3 說明
SN54SC8T157-SEP 包含四個數據選擇器/多路復用器，用于選擇兩個數據源之一。所有通道均由相同的地址選擇 (A/B) 輸入和選通 (G) 輸入控制。選通端處的高電平會強制所有輸出為低電平。
(1) 有關更多信息，請參閱數據表末尾的附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）
(3) 本體尺寸（長 × 寬）為標稱值，不包括引腳。

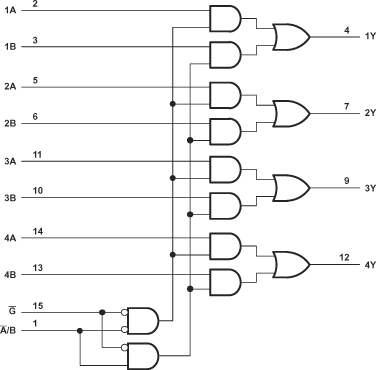

邏輯圖（正邏輯）
