ZHCSSG3 august 2023 SN54SC245-SEP
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 引腳配置和功能
- 6 規格
- 7 參數測量信息
- 8 詳細說明
- 9 應用和實施
- 10器件和文檔支持
- 11機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- PW|20
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
SN54SC245-SEP 是具有三態輸出的八路總線收發器。所有八個通道均由方向 (DIR) 引腳和輸出使能 (OE) 引腳控制。輸出使能 (OE) 控制器件中的所有輸出。當 OE 引腳處于低電平狀態時，由方向 (DIR) 引腳確定的相應輸出被啟用。當 OE 引腳處于高電平狀態時，器件的所有輸出被禁用。所有被禁用的輸出將置于高阻抗?fàn)顟B(tài)。

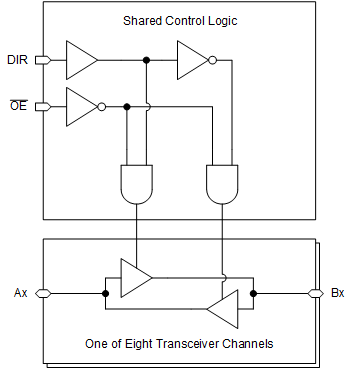

簡化邏輯圖
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 封裝尺寸（標稱值）(3) |
|---|---|---|---|
| SN54SC245-SEP | PW（TSSOP，20） | 6.5 mm x 6.4 mm | 6.5mm x 4.4mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 x 寬）為標稱值，并包括引腳（如適用）。
(3) 封裝尺寸（長 x 寬）為標稱值，不包括引腳。
簡化邏輯圖
