2 說明
這個用于兩線雙向總線 (I2C) 的 16 位擴展器設計用于在 2.3V 至 5.5V VCC 之間運行。通過 I2C 接口 [串行時鐘 (SCL)，串行數據 (SDA)]，它為大多數微控制器系列產品提供通用遠程 I/O 擴展。
PCA9539 由兩個 8 位配置（輸入或輸出可選）、輸入端口、輸出端口和極性反轉（高電平有效或低電平有效運行）寄存器組成。在加電時，I/O 被配置為輸入。系統主控制器可以通過寫入 I/O 配置位將 I/O 啟用為輸入或輸出。每個輸入或輸出的數據均保存在相應的輸入或輸出寄存器中。輸入端口寄存器的極性可借助極性反轉寄存器進行轉換。所有寄存器都可由系統主控器讀取。

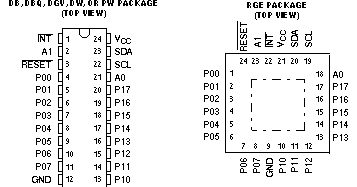

器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| PCA9539 | SSOP (24) | 8.20mm × 5.30mm |
| TVSOP (24) | 5.00mm × 4.40mm | |
| SOIC (24) | 15.40mm × 7.50mm | |
| TSSOP (24) | 7.80mm × 4.40mm | |
| VQFN (24) | 4.00mm × 4.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
