2 說明
這個用于兩線雙向總線 (I2C) 的 16 位擴展器設計用于在 2.3V 至 5.5V VCC 之間運行。通過 I2C 接口 [串行時鐘 (SCL)，串行數據 (SDA)]，它為大多數微控制器系列產品提供通用遠程 I/O 擴展。
PCA9535 由兩個 8 位配置（輸入或輸出可選）、輸入端口、輸出端口和極性反轉（高電平有效或低電平有效運行）寄存器組成。在加電時，I/O 被配置為輸入。系統主控制器可以通過寫入 I/O 配置位將 I/O 啟用為輸入或輸出。每個輸入或輸出的數據均保存在相應的輸入或輸出端口寄存器中。輸入端口寄存器的極性可借助極性反轉寄存器進行轉換。所有寄存器都可由系統主控器讀取。
發生超時或其他不當操作時，系統主控器可通過使用上電復位功能，將寄存器置于其默認狀況并初始化 I2C/SMBus 狀態機來復位 PCA9535。
PCA9535 開漏中斷 (INT) 輸出在任意輸入狀態與其對應的輸入端口寄存器狀態不同時被激活，并用于向系統主控器指明輸入狀態已改變。

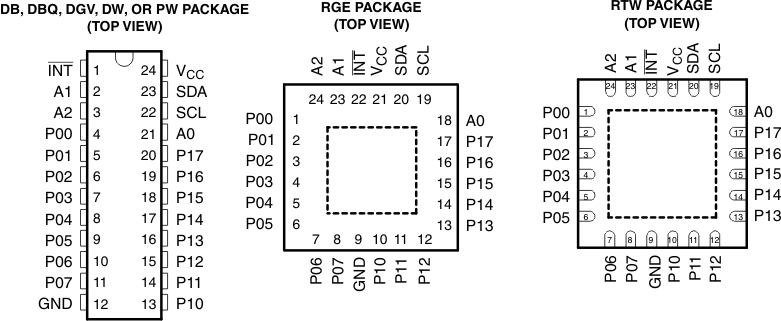

器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| PCA9535 | SSOP (16) | 6.20mm x 5.30mm |
| VQFN (16) | 4.00mm x 4.00mm | |
| 四方扁平無引線 (QFN) (16) | 3.00mm × 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
