ZHCS780B March 2012 – March 2016 PCA9515B
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Parameter Measurement Information
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DGK|8
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- 兩通道雙向緩沖器
- I2C 總線和 SMBus 兼容
- 支持 I2C 標準模式 (100kHz) 和快速模式 (400kHz)
- 高電平有效的中繼器啟用輸入
- 開漏 I2C 輸入和輸出
- 5.5V 耐壓 I2C 輸入和輸出以及使能輸入，支持混合模式信號操作
- 無死鎖運行
- 支持標準模式、快速模式 I2C 器件、和多個主控器
- 支持中繼器上的仲裁及時鐘延伸
- 斷電高阻抗 I2C 引腳
- 鎖存性能超過 100mA，符合 JESD 78 I 類規范要求
- 靜電放電 (ESD) 保護性能超過 JESD 22 規范要求
- 2000V 人體放電模式 (A114-A)
- 1000V 充電器件模型 (C101)
2 應用
- 服務器
- 路由器（電信交換設備）
- 工業設備
- 具有多個 I2C 從器件且 PCB 走線較長的產品
3 說明
PCA9515B 是一款 BiCMOS 雙路雙向緩沖區集成電路，旨在滿足 I2C 總線和 SMBus 應用的需求。該器件包含兩個相同的雙向開漏緩沖區電路，能夠擴展 I2C 及相似總線系統（或添加從器件），同時不會降低系統性能。雙路雙向 I2C 緩沖區可由 2.3V 到 3.6V 的 VCC 供電運行。
PCA9515B 能夠緩沖 I2C 總線上的串行數據 (SDA) 和串行時鐘 (SCL) 信號， 同時保持 I2C 系統的所有工作模式和特性。該器件允許在 I2C 應用中連接兩條電容為 400pF 的總線。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| PCA9515B | VSSOP (8) | 3.00mm × 3.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

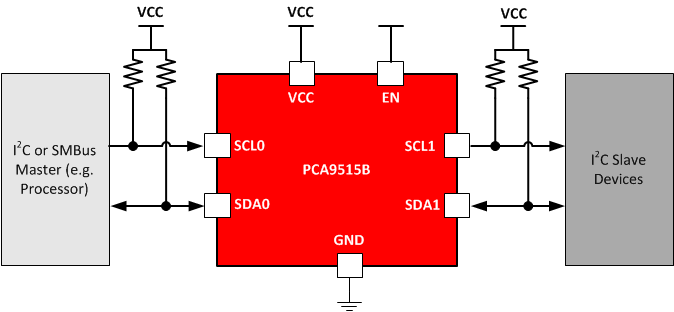

簡化電路原理圖
