5.6 時序要求(1)
| 最小值 | 典型值 | 最大值 | 單位 | ||
|---|---|---|---|---|---|
| I2C 快速模式 | |||||
| fSCL | SCL 運行頻率 | 0.01 | 0.4 | MHz | |
| tBUF | 停止和啟動之間的總線空閑時間 | 1300 | ns | ||
| tHDSTA | 重復啟動后的保持時間 | 600 | ns | ||
| tSUSTA | 重復啟動的建立時間 | 600 | ns | ||
| tSUSTO | 停止的建立時間 | 600 | ns | ||
| tHDDAT | 數據保持時間 | 20 | 900 | ns | |
| tSUDAT | 數據建立時間 | 100 | ns | ||
| tLOW | SCL 時鐘低電平周期 | 1300 | ns | ||
| tHIGH | SCL 時鐘高電平周期 | 600 | ns | ||
| tRC 和 tFC | 時鐘上升和下降時間 | 300 | ns | ||
| tRD 和 tFD | 數據上升和下降時間 | 300 | ns | ||
| tTIMEO | 總線超時周期。如果 SCL 線路在這段時間內保持低電平，總線狀態機將復位。 | 28 | ms | ||
| I2C 高速模式 | |||||
| fSCL | SCL 運行頻率 | 0.01 | 2.6 | MHz | |
| tBUF | 停止和啟動之間的總線空閑時間 | 160 | ns | ||
| tHDSTA | 重復啟動后的保持時間 | 160 | ns | ||
| tSUSTA | 重復啟動的建立時間 | 160 | ns | ||
| tSUSTO | 停止的建立時間 | 160 | ns | ||
| tHDDAT | 數據保持時間 | 20 | 140 | ns | |
| tSUDAT | 數據建立時間 | 20 | ns | ||
| tLOW | SCL 時鐘低電平周期 | 240 | ns | ||
| tHIGH | SCL 時鐘高電平周期 | 60 | ns | ||
| tRC 和 tFC | 時鐘上升和下降時間 | 40 | ns | ||
| tRD 和 tFD | 數據上升和下降時間 | 80 | ns | ||
| tTIMEO | 總線超時周期。如果 SCL 線路在這段時間內保持低電平，總線狀態機將復位。 | 28 | ms | ||
(1) 所有時序參數均參考最終穩定值的 30% 和 70% 的低電壓閾值和高電壓閾值。

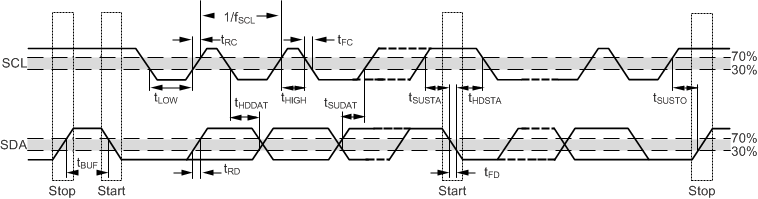

圖 5-1 I2C 詳細時序圖
