SNOS993P November 2001 – April 2017 LMV931-N , LMV932-N , LMV934-N
PRODUCTION DATA.
| MIN | MAX | UNIT | ||
|---|---|---|---|---|
| Supply voltage ( V+– V− ) | –0.3 | 6 | V | |
| Differential input voltage | V– | V+ | V | |
| Voltage at input/output pins | (V– ) - 0.3 | (V+) + 0.3 | V | |
| Junction temperature(3) | –40 | 150 | °C | |
| Storage temperature, Tstg | –65 | 150 | °C | |
| VALUE | UNIT | |||
|---|---|---|---|---|
| V(ESD) | Electrostatic discharge | Human-body model (HBM), per ANSI/ESDA/JEDEC JS-001(1) | ±2000 | V |
| Charged-device model (CDM), per JEDEC specification JESD22-C101(2) | ±750 | |||
| Machine model (MM)(3) | ±200 | |||
| MIN | MAX | UNIT | ||
|---|---|---|---|---|
| Supply voltage range ( V+– V− ) | 1.8 | 5.5 | V | |
| Ambient temperature | −40 | 125 | °C | |
| THERMAL METRIC(1) | LMV931-N | LMV932-N | LMV934-N | UNIT | ||||
|---|---|---|---|---|---|---|---|---|
| DBV (SOT-23) |
DCK (SC70) |
D (SOIC) |
DGK (VSSOP) |
D (SOIC) |
PW (TSSOP) |
|||
| 5 PINS | 5 PINS | 8 PINS | 8 PINS | 14 PINS | 14 PINS | |||
| RθJA | Junction-to-ambient thermal resistance | 197.2 | 285.9 | 125.9 | 184.5 | 94.4 | 124.8 | °C/W |
| RθJC(top) | Junction-to-case (top) thermal resistance | 156.7 | 115.9 | 70.2 | 74.3 | 52.5 | 51.4 | °C/W |
| RθJB | Junction-to-board thermal resistance | 55.6 | 63.7 | 66.5 | 105.1 | 48.9 | 67.2 | °C/W |
| ψJT | Junction-to-top characterization parameter | 41.4 | 4.5 | 19.8 | 13.1 | 14.3 | 6.6 | °C/W |
| ψJB | Junction-to-board characterization parameter | 55 | 62.9 | 65.9 | 103.6 | 48.6 | 66.6 | °C/W |
| RθJC(bot) | Junction-to-case (bottom) thermal resistance | — | — | — | — | — | — | °C/W |
| PARAMETER | TEST CONDITIONS | MIN | TYP (1) | MAX | UNIT | ||
|---|---|---|---|---|---|---|---|
| VOS | Input Offset Voltage | LMV931 (Single) | 25°C | 1 | 4 | mV | |
| Full Range | 6 | ||||||
| LMV932 (Dual), LMV934 (Quad) |
25°C | 1 | 5.5 | mV | |||
| Full Range | 7.5 | ||||||
| TCVOS | Input Offset Voltage Average Drift |
Full Range | 5.5 | μV/°C | |||
| IB | Input Bias Current | 25°C | 15 | 35 | nA | ||
| Full Range | 50 | ||||||
| IOS | Input Offset Current | 25°C | 13 | 25 | nA | ||
| Full Range | 40 | ||||||
| IS | Supply Current (per channel) | 25°C | 103 | 185 | μA | ||
| Full Range | 205 | ||||||
| CMRR | Common-Mode Rejection Ratio | LMV931, 0 ≤ VCM ≤ 0.6 V 1.4 V ≤ VCM ≤ 1.8 V(3) |
25°C | 60 | 78 | dB | |
| Full Range | 55 | ||||||
| LMV932 and LMV934 0 ≤ VCM ≤ 0.6 V 1.4 V ≤ VCM ≤ 1.8 V(3) |
25°C | 55 | 76 | dB | |||
| Full Range | 50 | ||||||
| −0.2 V ≤ VCM ≤ 0 V 1.8 V ≤ VCM ≤ 2.0 V |
25°C | 50 | 72 | dB | |||
| PSRR | Power Supply Rejection Ratio | 1.8 V ≤ V+ ≤ 5 V | 25°C | 75 | 100 | dB | |
| Full Range | 70 | ||||||
| CMVR | Input Common-Mode Voltage Range | For CMRR Range ≥ 50dB | 25°C | V− − 0.2 | −0.2 to 2.1 |
V+ + 0.2 | V |
| −40°C to 85°C | V− | V+ | |||||
| 125°C | V− + 0.2 | V+ − 0.2 | |||||
| AV | Large Signal Voltage Gain LMV931-N (Single) |
RL = 600 Ω to 0.9 V, VO = 0.2 V to 1.6 V, VCM = 0.5 V |
25°C | 77 | 101 | dB | |
| Full Range | 73 | ||||||
| RL = 2 kΩ to 0.9 V, VO = 0.2 V to 1.6 V, VCM = 0.5 V |
25°C | 80 | 105 | dB | |||
| Full Range | 75 | ||||||
| Large Signal Voltage Gain LMV932-N (Dual) LMV934-N (Quad) |
RL = 600 Ω to 0.9 V, VO = 0.2 V to 1.6 V, VCM = 0.5 V |
25°C | 75 | 90 | dB | ||
| Full Range | 72 | ||||||
| RL = 2 kΩ to 0.9 V, VO = 0.2 V to 1.6 V, VCM = 0.5 V |
25°C | 78 | 100 | dB | |||
| Full Range | 75 | ||||||
| VO | Output Swing | RL = 600 Ω to 0.9 V VIN = ±100 mV |
25°C | 1.65 | 1.72 | V | |
| 0.077 | 0.105 | ||||||
| Full Range | 1.63 | 0.120 | |||||
| RL = 2 kΩ to 0.9 V VIN = ±100 mV |
25°C | 1.75 | 1.77 | V | |||
| 0.024 | 0.035 | ||||||
| Full Range | 1.74 | 0.04 | |||||
| IO | Output Short Circuit Current(2) | Sourcing, VO = 0 V VIN = 100 mV |
25°C | 4 | 8 | mA | |
| Full Range | 3.3 | ||||||
| Sinking, VO = 1.8 V VIN = −100 mV |
25°C | 7 | 9 | mA | |||
| Full Range | 5 | ||||||
| PARAMETER | TEST CONDITIONS | MIN | TYP (1) | MAX | UNIT | |
|---|---|---|---|---|---|---|
| SR | Slew Rate | See (4). | 0.35 | V/μs | ||
| GBW | Gain-Bandwidth Product | 1.4 | MHz | |||
| Φm | Phase Margin | 67 | deg | |||
| Gm | Gain Margin | 7 | dB | |||
| en | Input-Referred Voltage Noise | f = 10 kHz, VCM = 0.5 V | 60 | nV/√Hz | ||
| in | Input-Referred Current Noise | f = 10 kHz | 0.08 | pA/√Hz | ||
| THD | Total Harmonic Distortion | f = 1 kHz, AV = +1 RL = 600 Ω, VIN = 1 VPP |
0.023% | |||
| Amplifier-to-Amplifier Isolation | See(5) | 123 | dB | |||
| PARAMETER | TEST CONDITIONS | MIN | TYP (1) | MAX | UNIT | ||
|---|---|---|---|---|---|---|---|
| VOS | Input Offset Voltage | LMV931 (Single) | 25°C | 1 | 4 | mV | |
| Full Range | 6 | ||||||
| LMV932 (Dual) LMV934 (Quad) |
25°C | 1 | 5.5 | mV | |||
| Full Range | 7.5 | ||||||
| TCVOS | Input Offset Voltage Average Drift | Full Range | 5.5 | μV/°C | |||
| IB | Input Bias Current | 25°C | 15 | 35 | nA | ||
| Full Range | 50 | ||||||
| IOS | Input Offset Current | 25°C | 8 | 25 | nA | ||
| Full Range | 40 | ||||||
| IS | Supply Current (per channel) | 25°C | 105 | 190 | μA | ||
| Full Range | 210 | ||||||
| CMRR | Common-Mode Rejection Ratio | LMV931, 0 ≤ VCM ≤ 1.5 V 2.3 V ≤ VCM ≤ 2.7 V(3) |
25°C | 60 | 81 | dB | |
| Full Range | 55 | ||||||
| LMV932 and LMV934 0 ≤ VCM ≤ 1.5 V 2.3 V ≤ VCM ≤ 2.7 V(3) |
25°C | 55 | 80 | dB | |||
| Full Range | 50 | ||||||
| −0.2 V ≤ VCM ≤ 0 V 2.7 V ≤ VCM ≤ 2.9 V |
25°C | 50 | 74 | dB | |||
| PSRR | Power Supply Rejection Ratio | 1.8 V ≤ V+ ≤ 5 V VCM = 0.5 V |
25°C | 75 | 100 | dB | |
| Full Range | 70 | ||||||
| VCM | Input Common-Mode Voltage Range | For CMRR Range ≥ 50 dB | 25°C | V− − 0.2 | −0.2 to 3.0 |
V+ + 0.2 | V |
| −40°C to 85°C | V− | V+ | |||||
| 125°C | V− + 0.2 | V+ − 0.2 | |||||
| AV | Large Signal Voltage Gain LMV931-N (Single) |
RL = 600 Ω to 1.35 V, VO = 0.2 V to 2.5 V |
25°C | 87 | 104 | dB | |
| Full Range | 86 | ||||||
| RL = 2 kΩ to 1.35 V, VO = 0.2 V to 2.5 V |
25°C | 92 | 110 | dB | |||
| Full Range | 91 | ||||||
| Large Signal Voltage Gain LMV932-N (Dual) LMV934-N (Quad) |
RL = 600 Ω to 1.35 V, VO = 0.2 V to 2.5 V |
25°C | 78 | 90 | dB | ||
| Full Range | 75 | ||||||
| RL = 2 kΩ to 1.35 V, VO = 0.2 V to 2.5 V |
25°C | 81 | 100 | dB | |||
| Full Range | 78 | ||||||
| VO | Output Swing | RL = 600 Ω to 1.35 V VIN = ±100 mV |
25°C | 2.55 | 2.62 | V | |
| 0.083 | 0.110 | ||||||
| Full Range | 2.53 | 0.130 | |||||
| RL = 2 kΩ to 1.35 V VIN = ±100 mV |
25°C | 2.65 | 2.675 | V | |||
| 0.025 | 0.04 | ||||||
| Full Range | 2.64 | 0.045 | |||||
| IO | Output Short Circuit Current(2) | Sourcing, VO = 0 V VIN = +100 mV |
25°C | 20 | 30 | mA | |
| Full Range | 15 | ||||||
| Sinking, VO = 2.7 V VIN = −100 mV |
25°C | 18 | 25 | mA | |||
| Full Range | 12 | ||||||
| PARAMETER | TEST CONDITIONS | MIN | TYP (1) | MAX | UNIT | |
|---|---|---|---|---|---|---|
| SR | Slew Rate | See(4) | 0.4 | V/µs | ||
| GBW | Gain-Bandwidth Product | 1.4 | MHz | |||
| Φm | Phase Margin | 70 | deg | |||
| Gm | Gain Margin | 7.5 | dB | |||
| en | Input-Referred Voltage Noise | f = 10 kHz, VCM = 0.5 V | 57 | nV√Hz | ||
| in | Input-Referred Current Noise | f = 10 kHz | 0.08 | pA/√Hz | ||
| THD | Total Harmonic Distortion | f = 1 kHz, AV = +1 RL = 600 Ω, VIN = 1 VPP |
0.022% | |||
| Amp-to-Amp Isolation | See(5) | 123 | dB | |||
| PARAMETER | TEST CONDITIONS | MIN | TYP (1) | MAX | UNIT | ||
|---|---|---|---|---|---|---|---|
| VOS | Input Offset Voltage | LMV931 (Single) | 25°C | 1 | 4 | mV | |
| Full Range | 6 | ||||||
| LMV932 (Dual) LMV934 (Quad) |
25°C | 1 | 5.5 | mV | |||
| Full Range | 7.5 | ||||||
| TCVOS | Input Offset Voltage Average Drift | 5.5 | μV/°C | ||||
| IB | Input Bias Current | 25°C | 14 | 35 | nA | ||
| Full Range | 50 | ||||||
| IOS | Input Offset Current | 25°C | 9 | 25 | nA | ||
| Full Range | 40 | ||||||
| IS | Supply Current (per channel) | 25°C | 116 | 210 | μA | ||
| Full Range | 230 | ||||||
| CMRR | Common-Mode Rejection Ratio | 0 ≤ VCM ≤ 3.8 V 4.6 V ≤ VCM ≤ 5 V(3) |
25°C | 60 | 86 | dB | |
| Full Range | 55 | ||||||
| −0.2 V ≤ VCM ≤ 0 V 5 V ≤ VCM ≤ 5.2 V |
25°C | 50 | 78 | dB | |||
| PSRR | Power Supply Rejection Ratio | 1.8 V ≤ V+ ≤ 5 V VCM = 0.5 V |
25°C | 75 | 100 | dB | |
| Full Range | 70 | ||||||
| CMVR | Input Common-Mode Voltage Range | For CMRR Range ≥ 50 dB | 25°C | V− − 0.2 | −0.2 to 5.3 |
V+ + 0.2 | V |
| −40°C to 85°C | V− | V+ | |||||
| 125°C | V− + 0.3 | V+ − 0.3 | |||||
| AV | Large Signal Voltage Gain LMV931-N (Single) |
RL = 600 Ω to 2.5 V, VO = 0.2 V to 4.8 V |
25°C | 88 | 102 | dB | |
| Full Range | 87 | ||||||
| RL = 2 kΩ to 2.5 V, VO = 0.2 V to 4.8 V |
25°C | 94 | 113 | dB | |||
| Full Range | 93 | ||||||
| Large Signal Voltage Gain LMV932-N (Dual) LMV934-N (Quad) |
RL = 600 Ω to 2.5 V, VO = 0.2 V to 4.8 V |
25°C | 81 | 90 | dB | ||
| Full Range | 78 | ||||||
| RL = 2 kΩ to 2.5 V, VO = 0.2 V to 4.8 V |
25°C | 85 | 100 | dB | |||
| Full Range | 82 | ||||||
| VO | Output Swing | RL = 600 Ω to 2.5 V VIN = ±100 mV |
25°C | 4.855 | 4.890 | V | |
| 0.120 | 0.160 | ||||||
| Full Range | 4.835 | 0.180 | |||||
| RL = 2 kΩ to 2.5 V VIN = ±100 mV |
25°C | 4.945 | 4.967 | V | |||
| 0.037 | 0.065 | ||||||
| Full Range | 4.935 | 0.075 | |||||
| IO | Output Short Circuit Current(2) | LMV931, Sourcing, VO = 0 V VIN = +100 mV |
25°C | 80 | 100 | mA | |
| Full Range | 68 | ||||||
| Sinking, VO = 5 V VIN = −100 mV |
25°C | 58 | 65 | mA | |||
| Full Range | 45 | ||||||
| PARAMETER | TEST CONDITIONS | MIN | TYP (1) | MAX | UNIT | |
|---|---|---|---|---|---|---|
| SR | Slew Rate | See .(4) | 0.42 | V/µs | ||
| GBW | Gain-Bandwidth Product | 1.5 | MHz | |||
| Φm | Phase Margin | 71 | deg | |||
| Gm | Gain Margin | 8 | dB | |||
| en | Input-Referred Voltage Noise | f = 10 kHz, VCM = 1 V | 50 | nV/√Hz | ||
| in | Input-Referred Current Noise | f = 10 kHz | 0.08 | pA/√Hz | ||
| THD | Total Harmonic Distortion | f = 1 kHz, AV = 1 RL = 600 Ω, VO = 1 VPP |
0.022% | |||
| Amplifier-to-Amplifier Isolation | See(5) | 123 | dB | |||

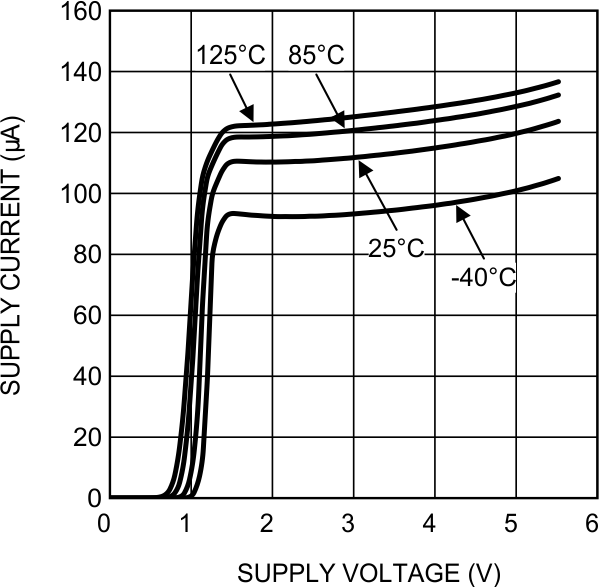

Figure 1. Supply Current vs Supply Voltage (LMV931-N)

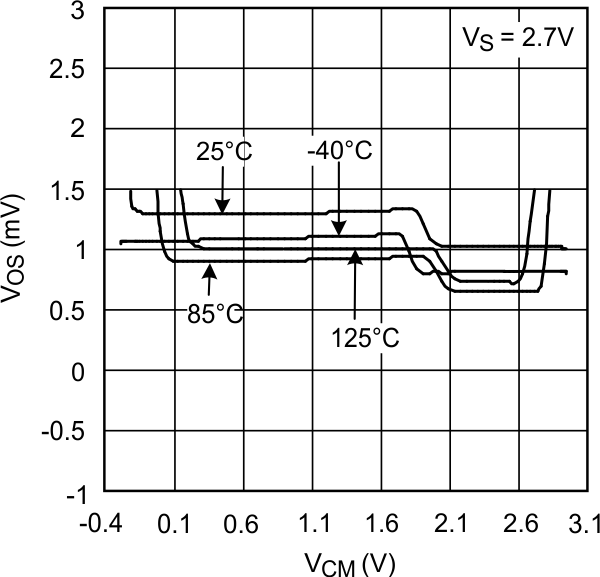

Figure 3. Offset Voltage vs Common-Mode Range

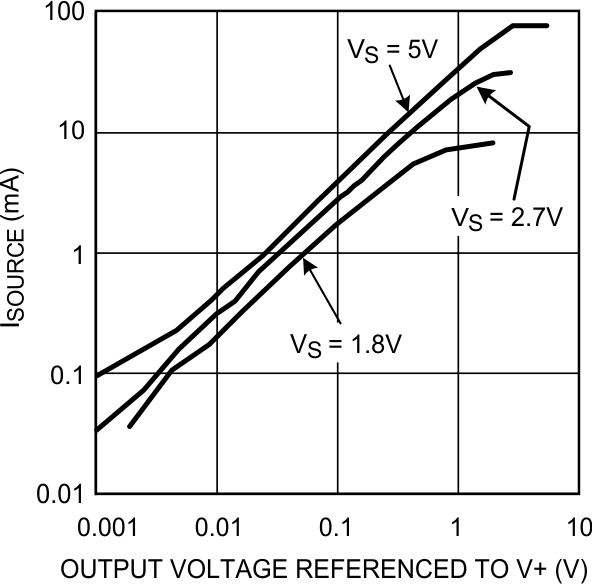

Figure 5. Sourcing Current vs Output Voltage

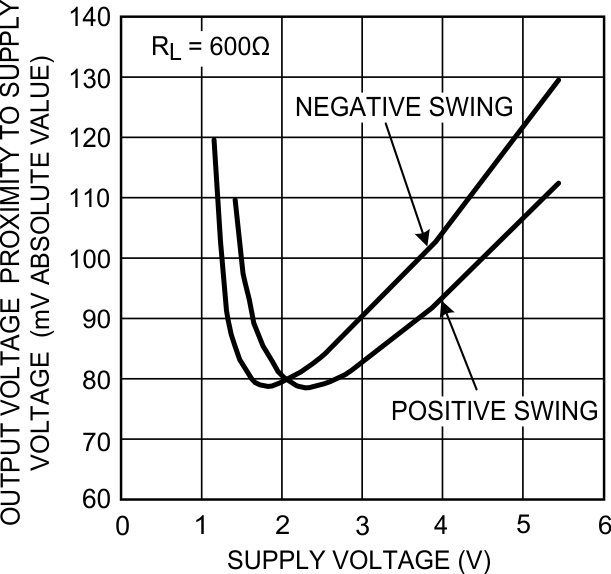

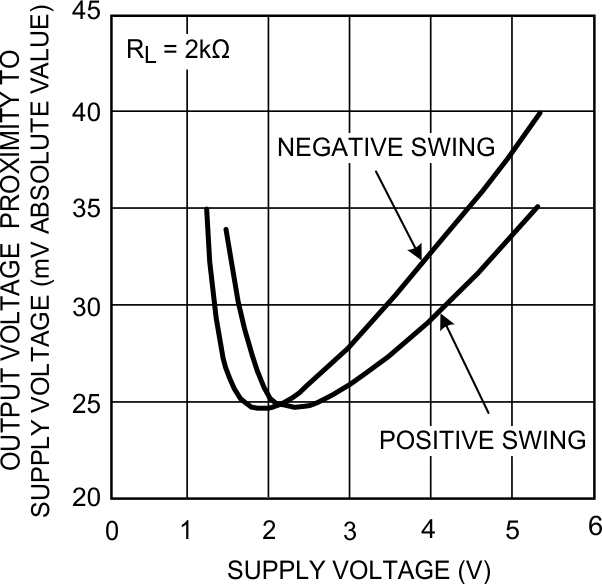

Figure 7. Output Voltage Swing vs Supply Voltage

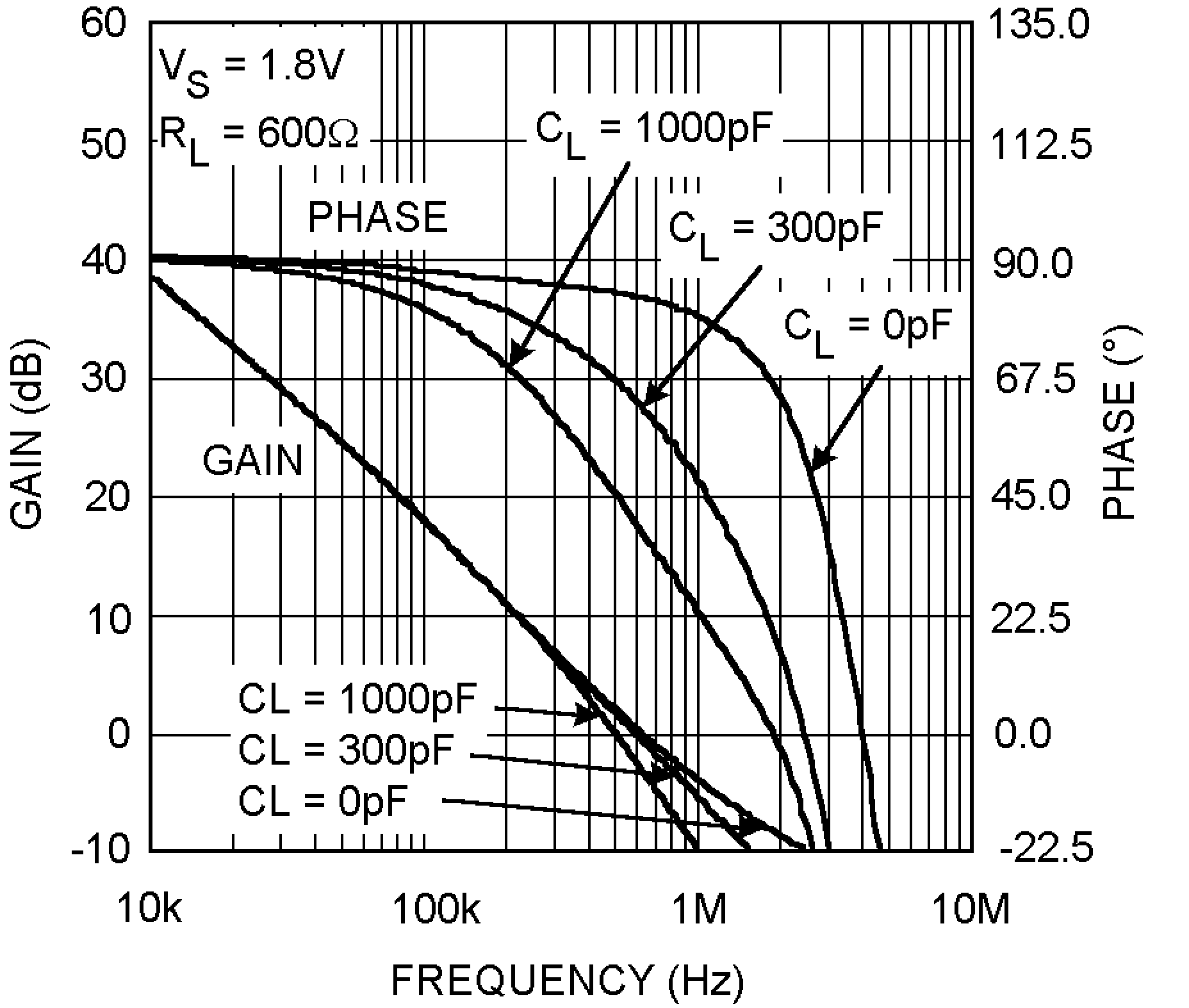

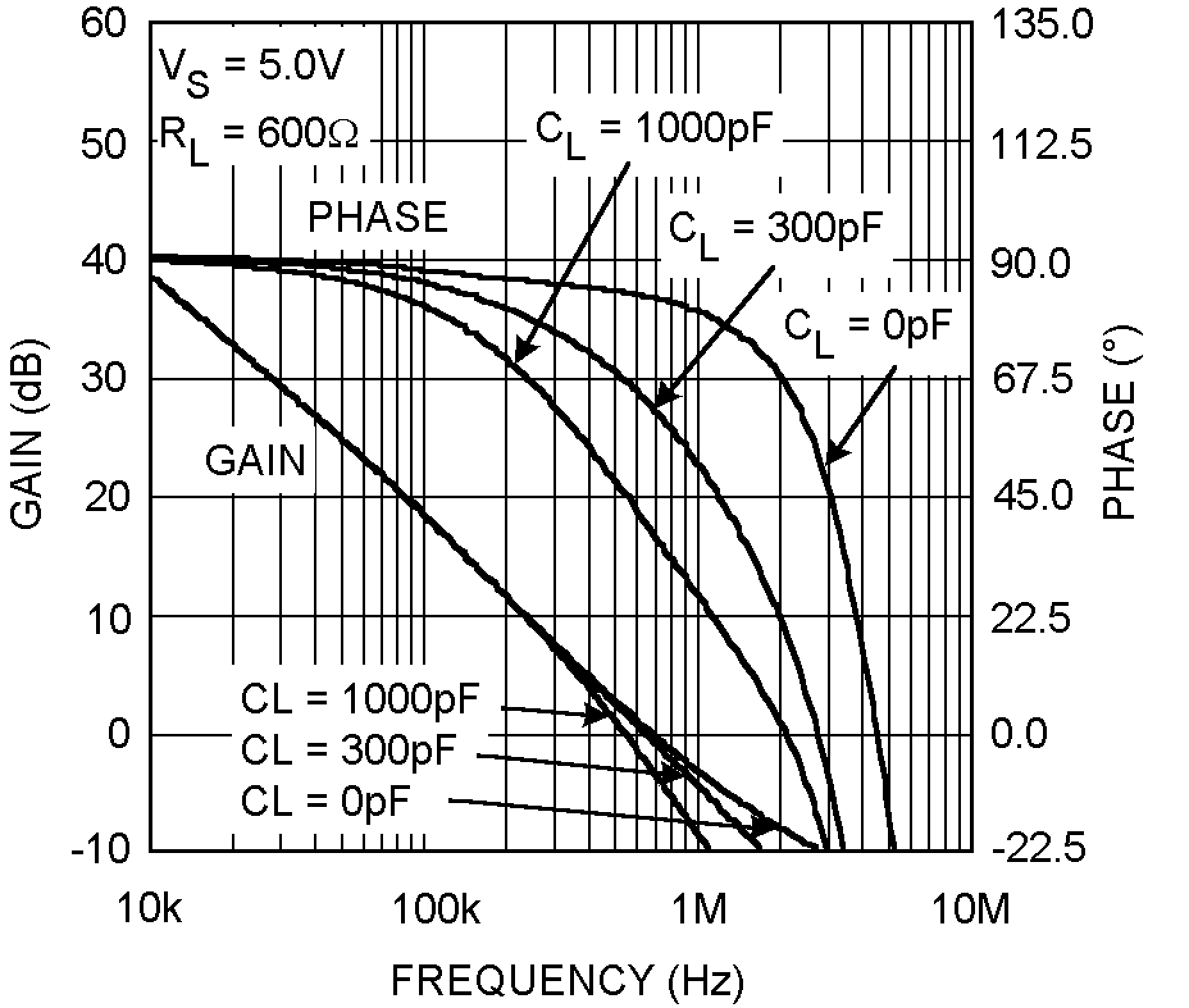

Figure 9. Gain and Phase vs Frequency

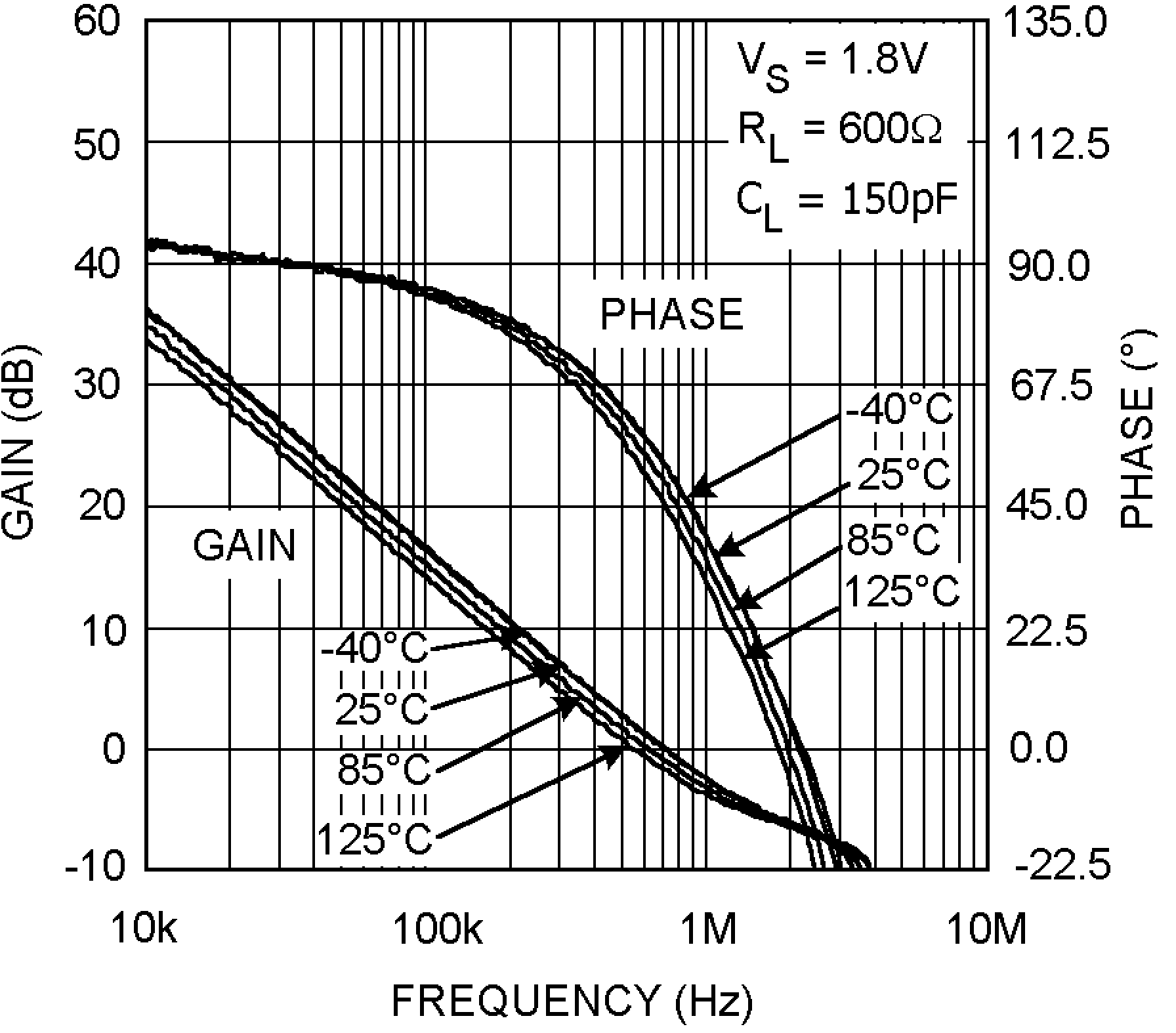

Figure 11. Gain and Phase vs Frequency

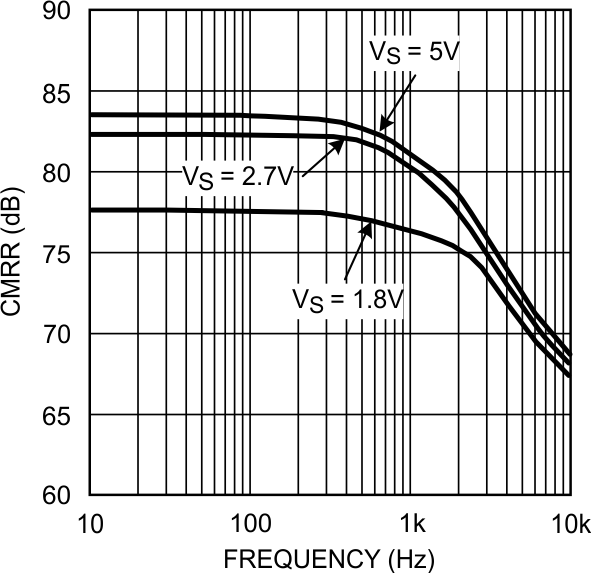

Figure 13. CMRR vs Frequency

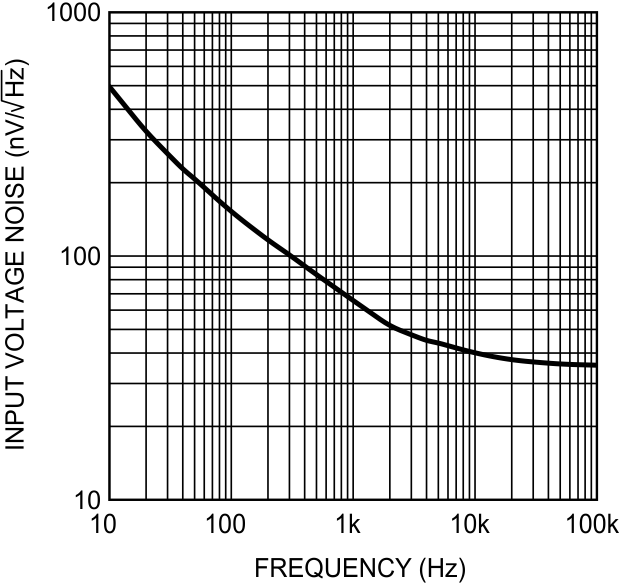

Figure 15. Input Voltage Noise vs Frequency

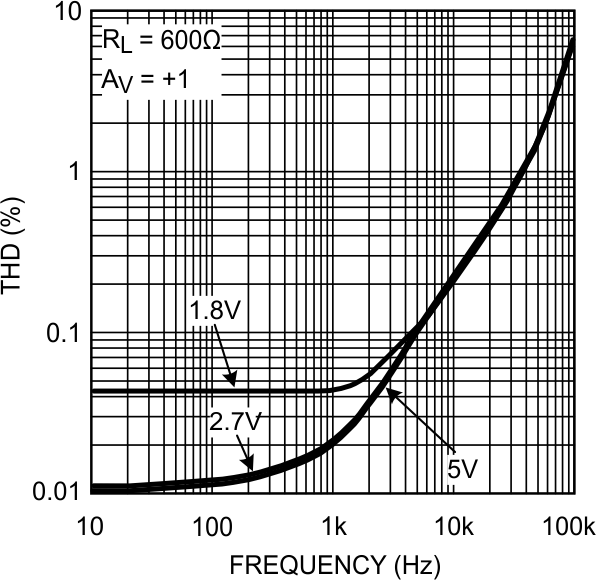

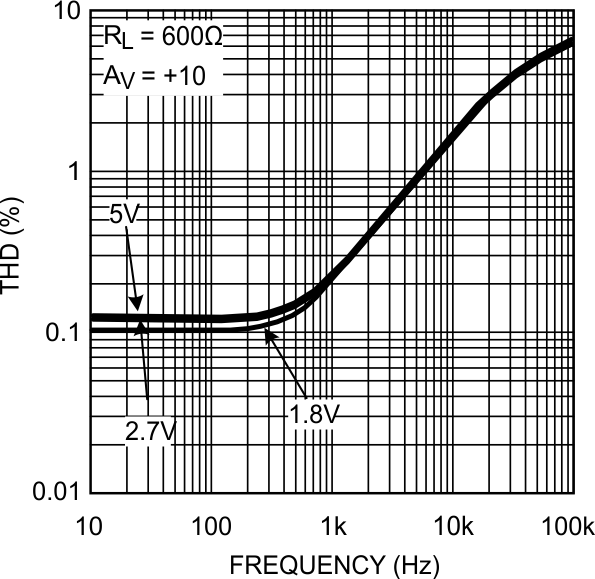

Figure 17. THD vs Frequency

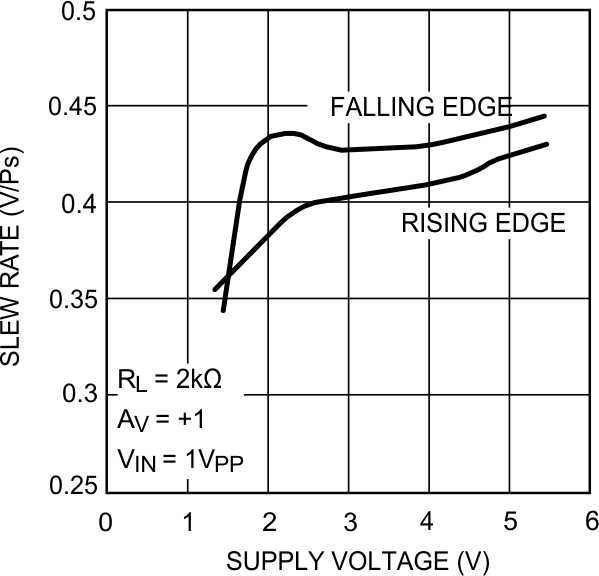

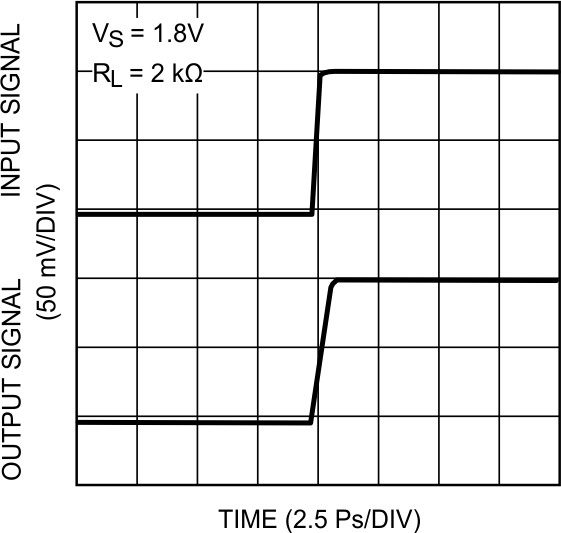

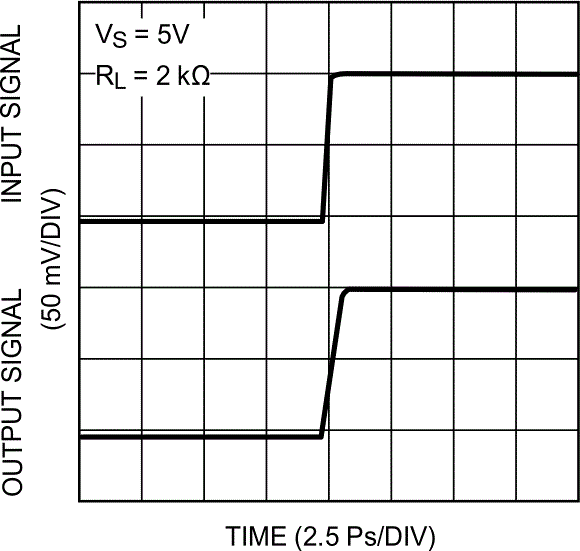

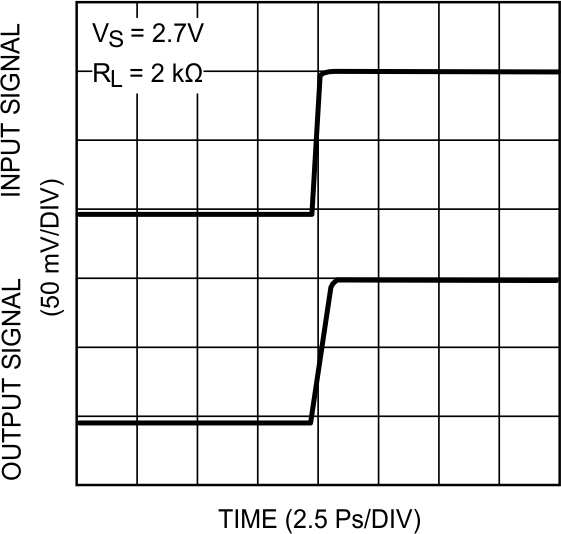

Figure 21. Small Signal Noninverting Response
Figure 23. Small Signal Noninverting Response

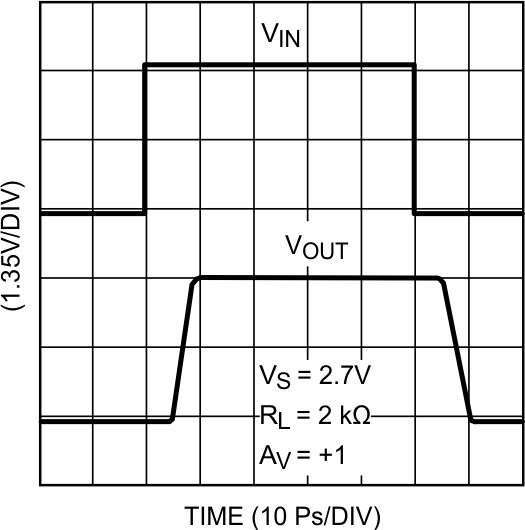

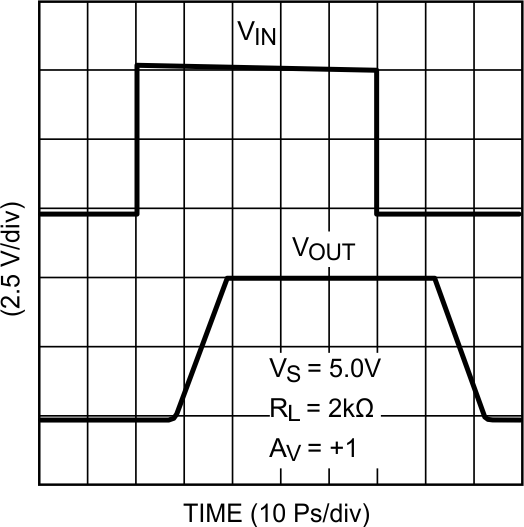

Figure 25. Large Signal Noninverting Response

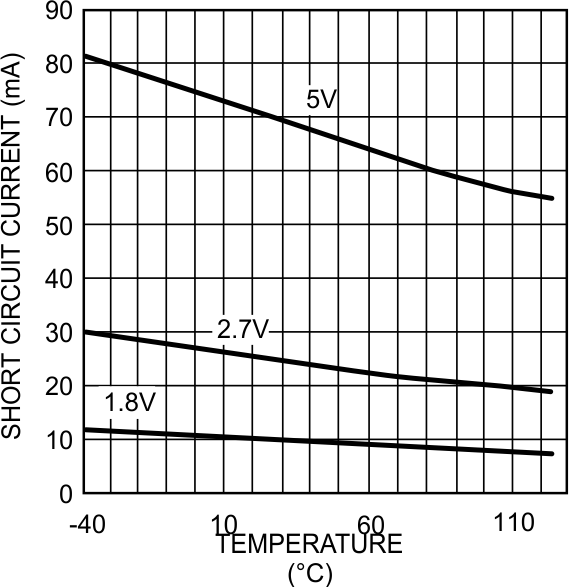

Figure 27. Short Circuit Current vs Temperature (Sinking)

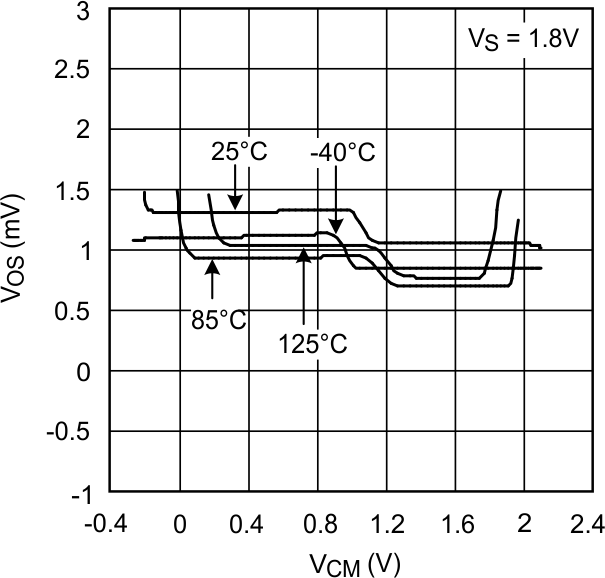

Figure 2. Offset Voltage vs Common-Mode Range

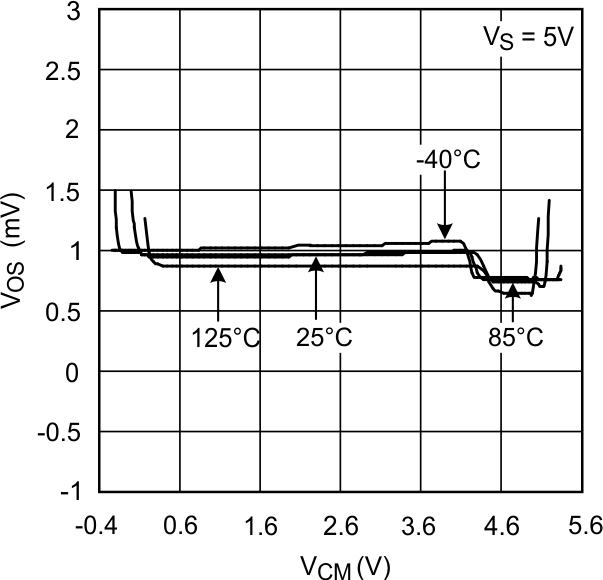

Figure 4. Offset Voltage vs Common-Mode Range

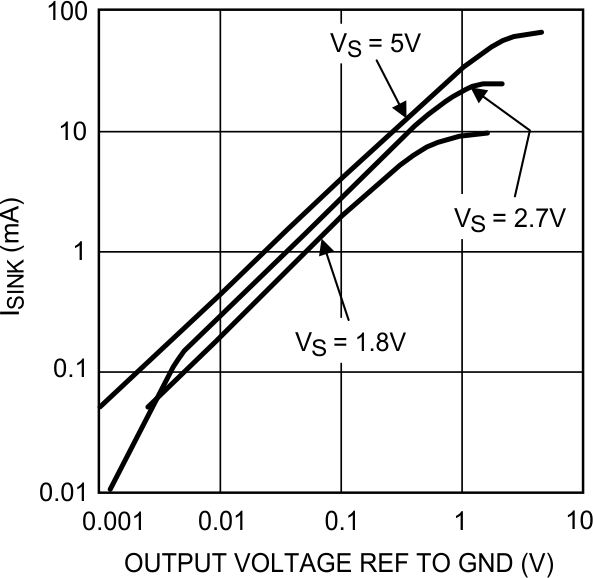

Figure 6. Sinking Current vs Output Voltage
Figure 8. Output Voltage Swing vs Supply Voltage
Figure 10. Gain and Phase vs Frequency

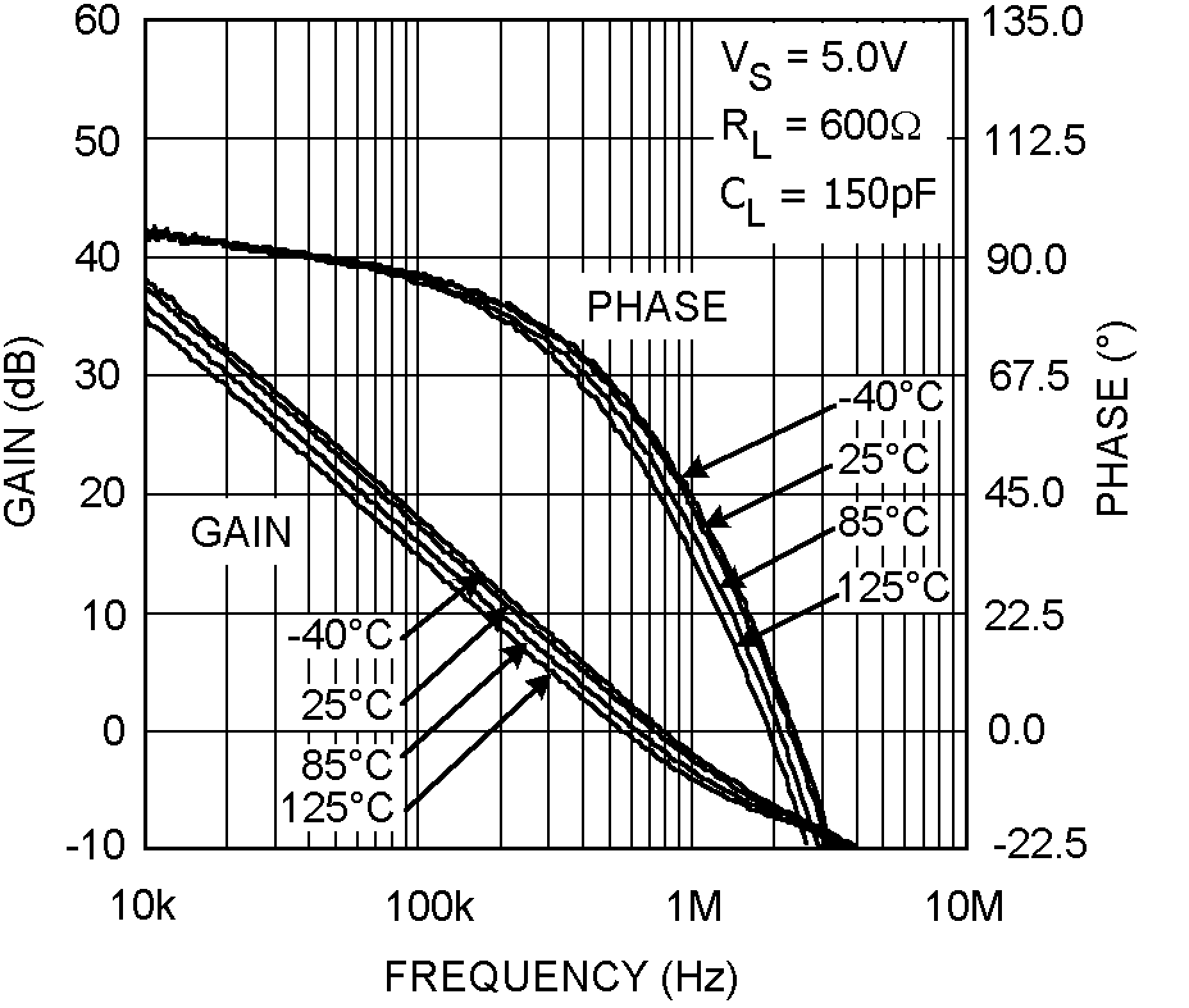

Figure 12. Gain and Phase vs Frequency

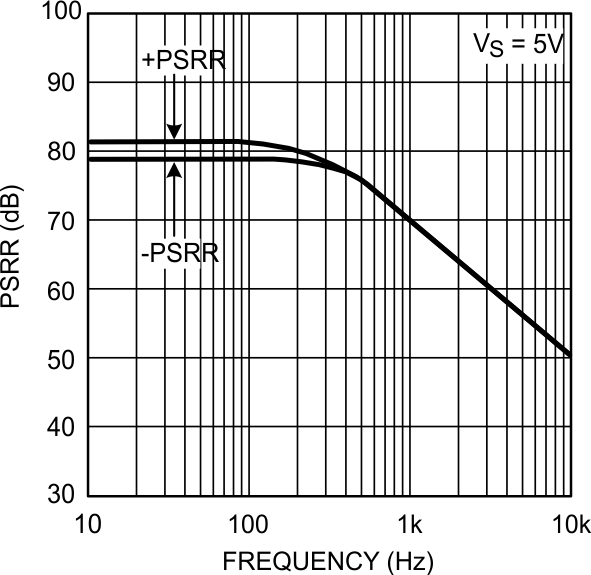

Figure 14. PSRR vs Frequency
Figure 16. Input Current Noise vs Frequency
Figure 18. THD vs Frequency
Figure 22. Small Signal Noninverting Response

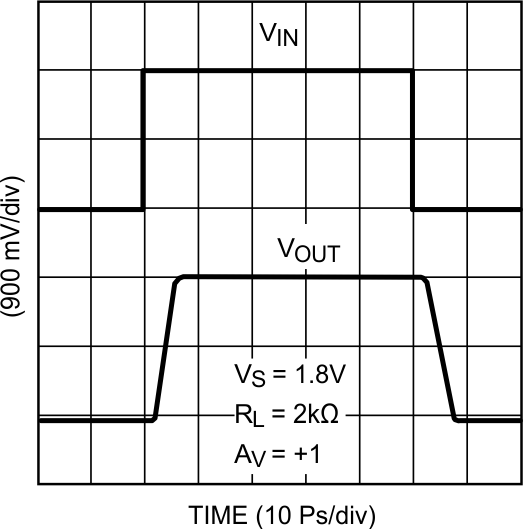

Figure 24. Large Signal Noninverting Response
Figure 26. Large Signal Noninverting Response

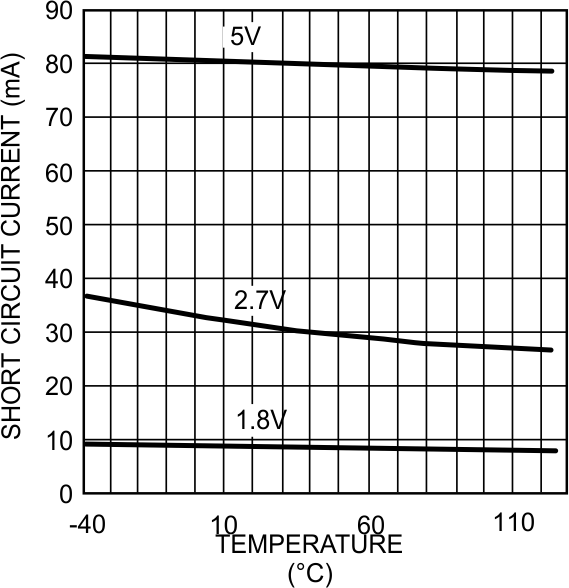

Figure 28. Short Circuit Current vs Temperature (Sourcing)
