7.4.1 輸入和輸出級

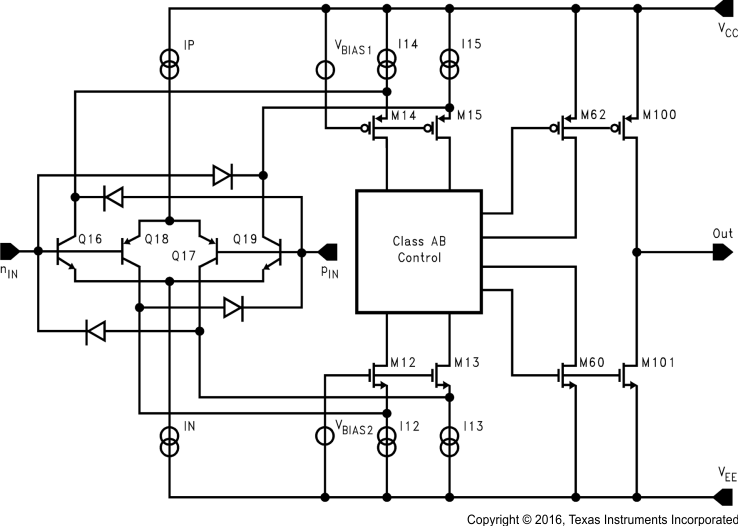

此系列器件的軌至軌輸入級可為設計人員提供更多靈活性。LMV93x-Q1-N 采用互補的 PNP 和 NPN 輸入級，其中的 PNP 級可感測 V− 附近的共模電壓，而 NPN 級可感測 V+ 附近的共模電壓。從 PNP 級到 NPN 級的轉換發生在 V+ 下方 1V 位置。由于兩個輸入級都有自己的失調電壓，因此放大器的失調電壓將成為輸入共模電壓的函數，并且其交叉點位于 V+ 下方 1V 位置。
如不采取適當?shù)念A防措施，這個 VOS 交叉點可能會給直流耦合和交流耦合信號帶來問題。包含 VOS 交叉點的大輸入信號會導致輸出信號失真。避免這種失真的一種方法是讓信號遠離交叉點。例如，在單位增益緩沖器配置中，當 VS = 5V 時，5V 峰間信號將會包含輸入交越失真，而以 1.5V 為中心的 3V 峰間信號則不會包含輸入交越失真，因為它避開了交叉點。避免大信號失真的另一種方法是使用增益為 −1 的電路，該電路可避免放大器輸入端子處發生任何電壓偏移。在該電路中，共模直流電壓可設置為遠離 VOS 交叉點的電平。對于小信號，VOS 發生的這種轉換表現為與輸入信號串聯并與 VCM 相關的雜散信號，并且可有效地使小信號參數（如增益和共模抑制比）降級。為了解決此問題，必須讓小信號避開 VOS 交叉點。除了軌至軌性能外，輸出級還可提供足夠的輸出電流來驅動 600Ω 負載。由于器件具有高電流能力，請注意不要超過 150°C 的最大結溫規格。
