7.1.2.2 典型的 PA 閉環控制設置

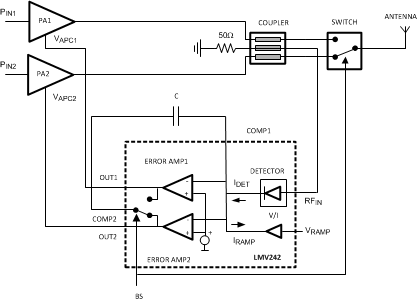

圖 7-1 顯示了功率放大器 (PA) 控制環路的典型設置。從 PA 的輸出端開始，該輸入通常通過方向耦合器輸入到檢測器。檢測器輸出電流 IDET 和斜坡電流 IRAMP 之間的誤差（表示所選的功率設置）驅動配置為積分器的運算放大器的反相輸入?；鶞?zhǔn)電壓驅動運算放大器的同相輸入。最后，積分器運算放大器的輸出驅動功率放大器的增益控制輸入，該輸入設置輸出功率。當 IDET 等于 IRAMP 時，環路穩定。
圖 7-1 PA 控制環路最初假設 PA 的輸出處于某個低電平，并且 VRAMP 電壓為 1V。V/I 轉換器將 VRAMP 電壓轉換為灌電流 IRAMP。該電流只能來自積分器電容器 C。從該方向流出的電流會增大積分器的輸出電壓。輸出電壓驅動 PA 的 VAPC，增大增益（假定 PA 增益控制輸入具有正感測；即增大電壓將增加增益）。增益增加，從而增大放大器輸出電平，直至檢測器輸出電流等于斜坡電流 IRAMP。此時，通過電容器的電流降至零，積分器輸出保持不變，從而使環路穩定。如果電容器電荷隨著時間的推移而丟失，輸出電壓會降低。不過，檢測器中的額外電流可以快速糾正這種泄漏。此環路穩定至 IDET = IRAMP，從而在 VRAMP 設定電壓和 PA 輸出功率間建立一個直接關系，此關系與 PA VAPC-POUT 特性無關。
