ZHCSMO2A June 2022 – November 2022 LMR51430
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Device Comparison Table
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Detailed Description
- 9 Application and Implementation
- 10Device and Documentation Support
- 11Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- DDC|6
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
LMR51430 是一款簡單易用的寬 VIN SIMPLE SWITCHER? 電源轉換器同步降壓轉換器，能夠驅動高達 3A 的負載電流。該器件具有 4.5 V 至 36V 的寬輸入范圍，適用于從非穩壓源進行電源調節的各種工業應用。
LMR51430 以 500kHz 和 1.1MHz 的開關頻率運行，支持使用相對較小的電感器，以實現更好的解決方案尺寸。該器件具有可在輕負載時實現高效率的 PFM 版本和實現恒定頻率的 FPWM 版本，并可在整個負載范圍內實現低輸出電壓紋波。軟啟動和補償電路在內部實現，從而更大限度地減少了器件所用的外部元件。
該器件內置保護功能，例如逐周期電流限制、斷續模式短路保護以及功耗過大情況下的熱關斷功能。LMR51430 采用 6 引腳 SOT-23 封裝。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| LMR51430 | DBV (SOT-23, 6) | 2.90mm × 1.60mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

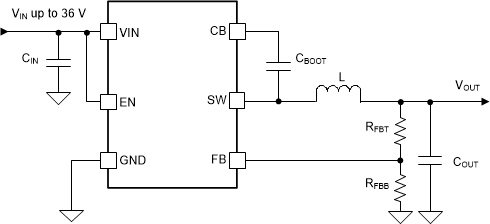

簡化原理圖效率與輸出電流間的關系，VOUT = 5V，500kHz
