3 說明
LMK00334-Q1 器件是一款 4 路輸出 HCSL 扇出緩沖器，旨在用于高頻、低抖動時鐘、數據分配和電平轉換。它能夠?yàn)?ADC、DAC、多千兆以太網、XAUI、光纖通道、SATA/SAS、SONET/SDH、CPRI 和高頻背板分配參考時鐘。
可從兩個通用輸入或一個晶振輸入中選擇輸入時鐘。所選擇的輸入時鐘被分配到由兩個 HCSL 輸出和一個 LVCMOS 輸出組成的兩個組。LVCMOS 輸出具有同步使能輸入，在使能或禁用后可實現無短脈沖運行。LMK00334-Q1 由一個 3.3V 內核電源和三個獨立的 3.3V 或 2.5V 輸出電源供電運行。
LMK00334-Q1 具有高性能、多用途和高功效特性，因此堪稱替代固定輸出緩沖器器件的理想選擇，同時還能增加系統中的時序余裕。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LMK00334-Q1 | WQFN (32) | 5.00mm × 5.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

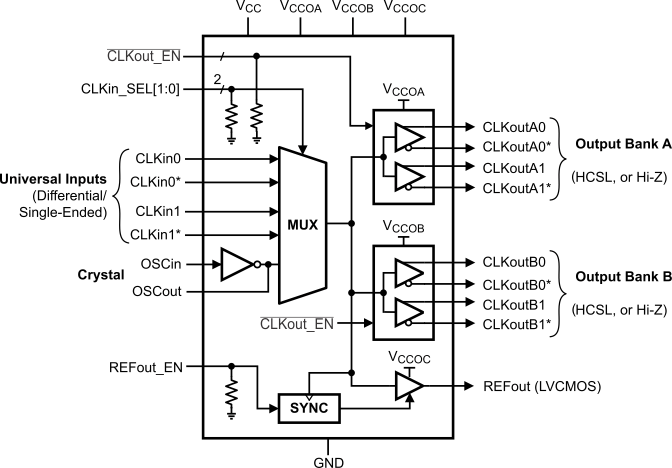

LMK00334-Q1 功能框圖
