3 說明
LM5169 和 LM5168 同步降壓轉換器用于在寬輸入電壓范圍內進行調節，從而更大限度地減少對外部浪涌抑制元件的需求。50ns 的最短可控導通時間有助于實現較大的降壓比，支持從 48V 標稱輸入到低電壓軌的直接降壓轉換，從而降低系統的復雜性并減少解決方案成本。LM516x 在輸入電壓突降至 6V 時能夠根據需要以接近 100% 的占空比工作，因而是寬輸入電源電壓范圍工業應用和高電芯數電池包應用的理想之選。
憑借集成式高側和低側功率 MOSFET，LM5169 可提供高達 0.65A 的輸出電流，LM5168 可提供高達 0.3A 的輸出電流。恒定導通時間 (COT) 控制架構可提供幾乎恒定的開關頻率，具有出色的負載和線路瞬態響應。LM516x 能夠以 FPWM 或自動模式運行。FPWM 模式在整個負載范圍內實現強制 CCM 運行，支持隔離式 Fly-Buck 轉換器應用。自動模式可實現超低 IQ 和二極管仿真模式運行，從而在輕負載下實現高效率。
| 器件型號(3) | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| LM5169 | DDA（HSOIC，8） | 4.9mm × 6mm |
| NGU（WSON，8） | 4.00mm × 4.00mm | |
| LM5168 | DDA（HSOIC，8） | 4.9mm × 6mm |
| NGU（WSON，8） | 4.00mm × 4.00mm |

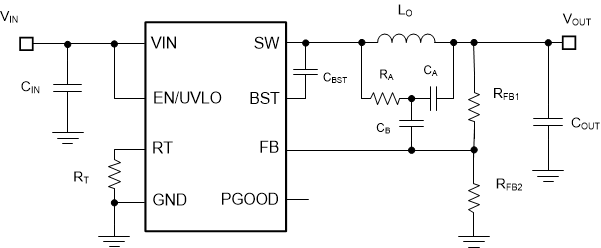

典型降壓應用電路

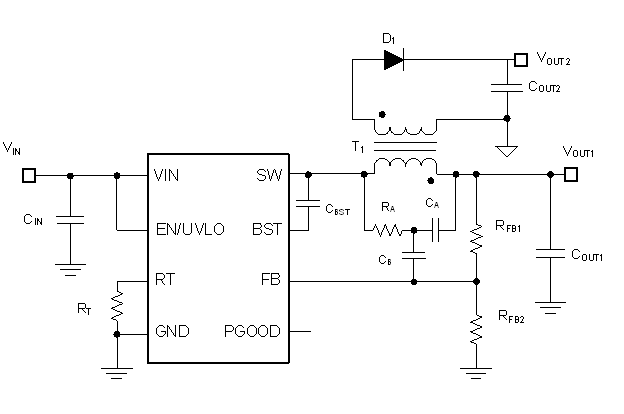

典型 Fly-Buck? 轉換器應用電路
