ZHCSJ61F August 2018 – August 2023 LM5155-Q1 , LM51551-Q1
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 說明（續）
- 6 器件比較表
- 7 引腳配置和功能
- 8 規格
-
9 詳細說明
- 9.1 概述
- 9.2 功能方框圖
- 9.3
特性說明
- 9.3.1 線路欠壓鎖定（UVLO/SYNC 引腳）
- 9.3.2 高壓 VCC 穩壓器（BIAS、VCC 引腳）
- 9.3.3 軟啟動（SS 引腳）
- 9.3.4 開關頻率（RT 引腳）
- 9.3.5 時鐘同步（UVLO/SYNC 引腳）
- 9.3.6 電流檢測和斜率補償（CS 引腳）
- 9.3.7 電流限制和最短導通時間（CS 引腳）
- 9.3.8 反饋和誤差放大器（FB、COMP 引腳）
- 9.3.9 電源正常狀態指示器（PGOOD 引腳）
- 9.3.10 斷續模式過載保護（僅限 LM51551）
- 9.3.11 最大占空比限制和最小輸入電源電壓
- 9.3.12 MOSFET 驅動器（GATE 引腳）
- 9.3.13 過壓保護 (OVP)
- 9.3.14 熱關斷 (TSD)
- 9.4 器件功能模式
- 10應用和實施
- 11電源相關建議
- 12布局
- 13器件和文檔支持
- 14機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DSS|12
散熱焊盤機械數據 (封裝 | 引腳)
- DSS|12
訂購信息
10.3 系統示例

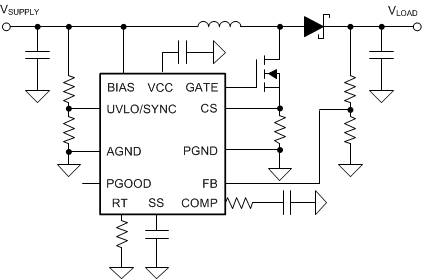

圖 10-3 典型升壓應用

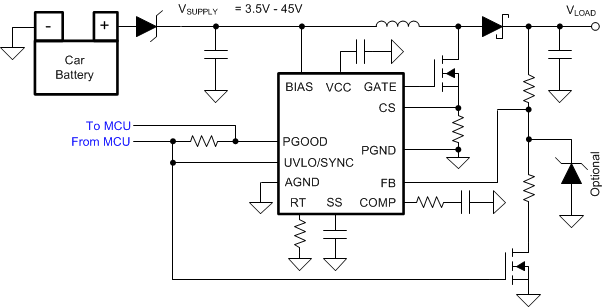

圖 10-4 典型啟停應用

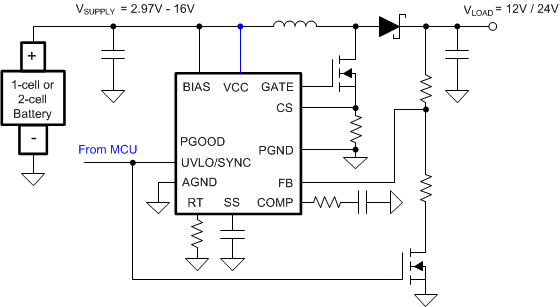

圖 10-5 緊急呼叫/按需升壓/便攜式揚聲器

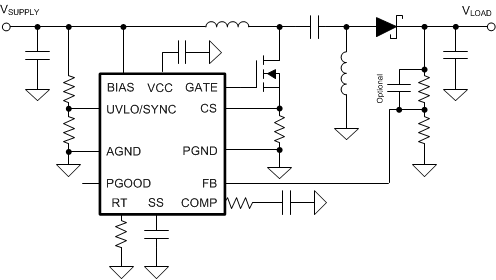

圖 10-6 典型 SEPIC 應用

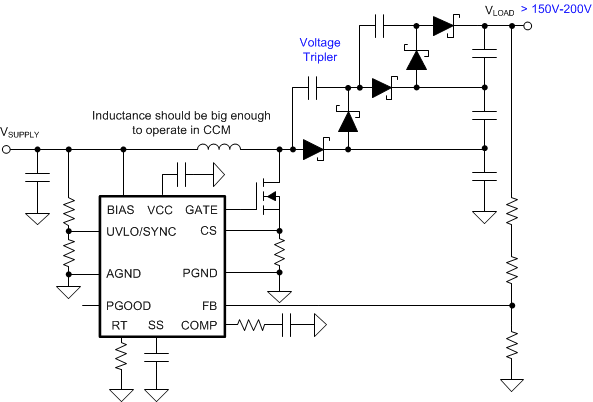

圖 10-7 激光雷達輔助電源 1

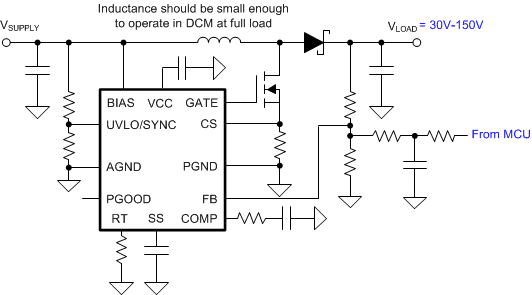

圖 10-8 激光雷達輔助電源 2

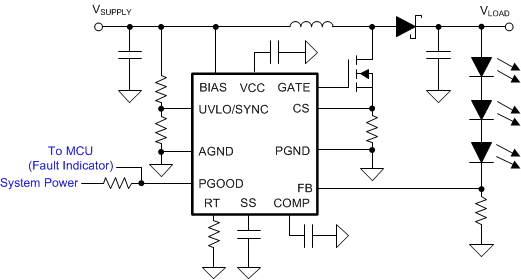

圖 10-9 低成本 LED 驅動器

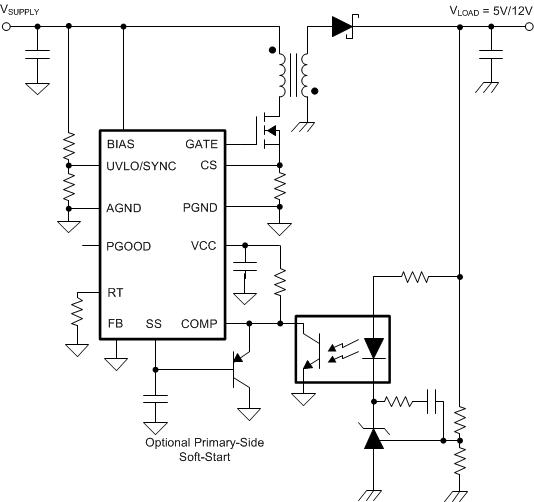

圖 10-10 次級側調節隔離型反激式

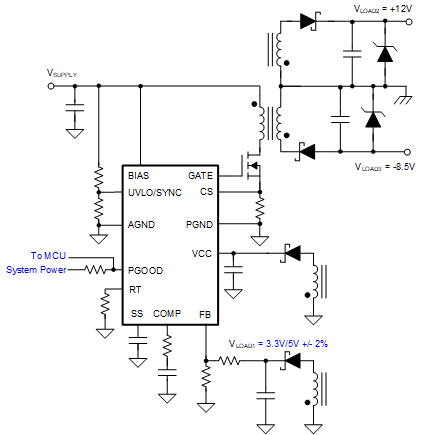

圖 10-11 初級側調節多路輸出隔離型反激式

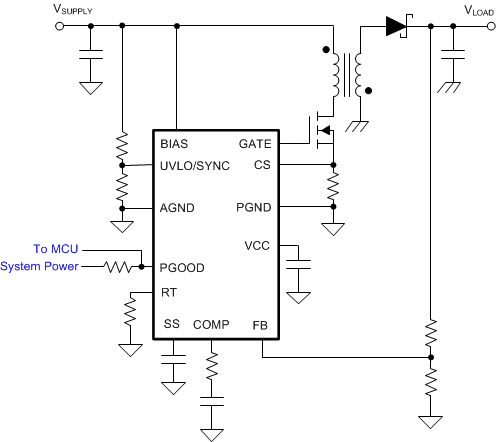

圖 10-12 典型非隔離型反激式

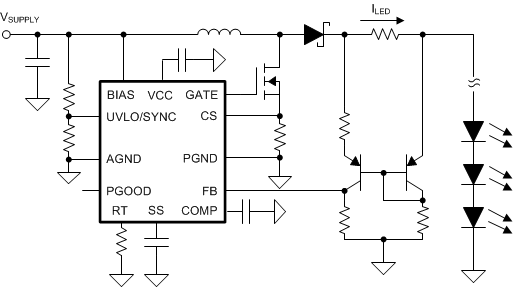

圖 10-13 具有高側電流檢測功能的 LED 驅動器

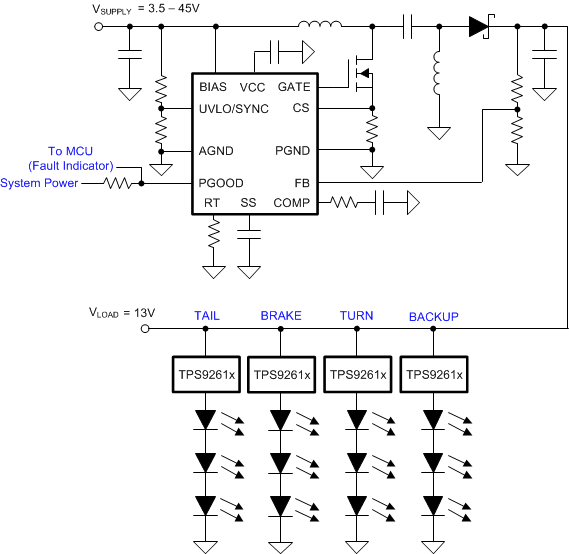

圖 10-14 兩級汽車尾燈 LED 驅動器
