3 說明

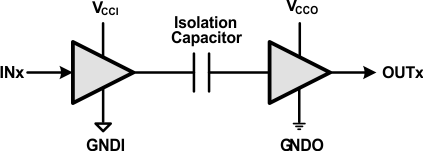

ISO7421E-Q1 可提供符合 UL 標準、持續時間為 1 分鐘的高達 2.5KVrms 的雙電隔離。 這個數字隔離器在一個雙向配置中有兩個隔離通道。每個隔離通道都有一個由二氧化硅 (SiO2) 絕緣隔柵分開的邏輯輸入和輸出緩沖器。與隔離電源配合使用，這些器件可防止數據總線或者其它電路上的噪聲電流進入本地接地并且干擾或損壞敏感電路。
此器件有 TTL 輸入閾值并要求兩個電源電壓，3.3V 或者 5V，或者二者的任意組合。當由一個 3.3V 電源供電時，所有輸入為 5V 耐壓。
請注意：ISO7421E-Q50 額定信號傳輸速率高達 50Mbps。由于它們的快速響應時間，在大多數情況下，這些器件還將發送帶有更短脈沖寬度的數據。如果需要，設計人員應該增加外部濾波來去除輸入脈沖持續時間 < 20ns 的寄生信號。
