3 說明
ISO7231C-Q1 是三通道數字隔離器，具有多個通道配置和輸出使能功能。這些器件具有由 TI 的二氧化硅 (SiO2) 隔離柵進行隔離的邏輯輸入和輸出緩沖器。當與隔離電源結合使用時，這些器件可阻止高電壓和隔離接地，并可防止數據總線或其他電路上的噪聲電流進入本地接地或?qū)γ舾须娐吩斐筛蓴_或損壞。
ISO7231C-Q1 具有兩個單向通道和一個反向通道。這些器件具有高電平有效輸出使能端，當驅動至低電平時，會將輸出置于高阻抗狀態。
ISO7231C-Q1 具有 TTL 輸入閾值，并且在輸入端具有噪聲濾波器，可防止持續時間高達 2ns 的瞬態脈沖傳遞到器件的輸出端。
在每個器件中，電路將跨越隔離層發送定期更新脈沖，以提供適當?shù)闹绷鬏敵鲭娖?。如果沒有收到此直流更新脈沖，則會假定輸入未通電，或者未主動驅動，失效防護電路會將輸出驅動至邏輯高電平狀態。（請聯系 TI 以獲得低電平有效選項）。
這些器件需要兩個 3.3V 和 5V 電源電壓或二者的任意組合。通過 3.3V 電源供電時，所有輸入均可耐受 5V 電壓，所有輸出均為 4mA CMOS。這些器件可在 -40°C 至 125°C 的環境溫度下運行。
(1) 有關更多信息，請參閱節 10。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

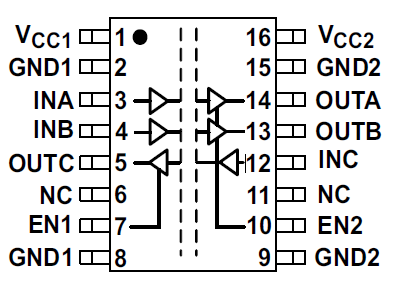

圖 3-1 ISO7231C-Q1
