3 說明
ISO7041-Q1 器件是一款可用于隔離 CMOS 或 LVCMOS 數字 I/O 的超低功耗多通道數字隔離器。每條隔離通道的邏輯輸入和輸出緩沖器均由雙電容二氧化硅 (SiO2) 絕緣柵相隔離?；谶吘壍膭?chuàng)新架構與開關鍵控調制方案相結合，使這些隔離器具有非常低的功耗，同時符合 UL1577 規定的 3000VRMS 隔離額定值。ISO7041-Q1 器件在 3.3V 時的每通道動態電流消耗低于 120μA/Mbps，每通道靜態電流消耗為 3.5μA，因此可用于對功耗和熱性能有要求的系統設計中。
該器件可在低至 3.0V 和高達 5.5V 的電壓下工作，并可在隔離層的每一側采用不同電源電壓的情況下完全正常運行。四通道隔離器采用 16-QSOP 封裝，具有三個正向通道和一個反向通道。該器件具有默認輸出高電平和低電平選項。如果輸入功率或信號出現損失，則不具有 F 后綴的 ISO7041-Q1 器件默認輸出高電平，具有 F 后綴的 ISO7041F-Q1 器件默認輸出低電平。請參閱器件功能模式 部分以了解詳情。
器件信息
| 器件型號(1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| ISO7041-Q1 | QSOP (16) | 4.90mm × 3.90mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

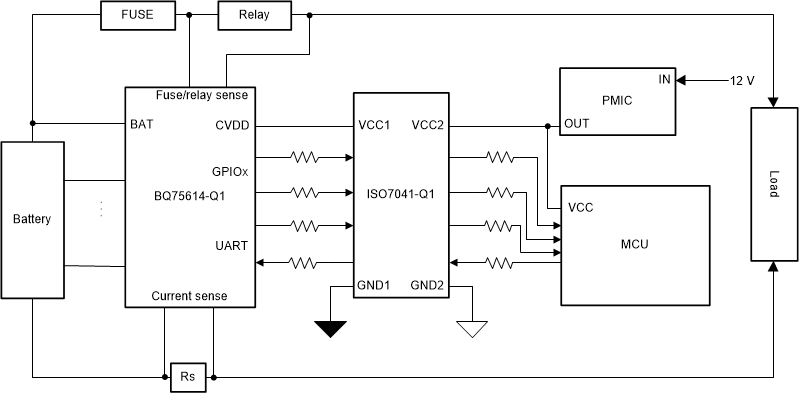

簡化版應用原理圖
