3 說明
ISO7021 器件是一種可用于隔離 CMOS 或 LVCMOS 數字 I/O 的超低功耗多通道 數字隔離器。每條隔離通道的邏輯輸入和輸出緩沖器均由雙電容二氧化硅 (SiO2) 絕緣柵相隔離?；谶吘壍膭?chuàng)新架構與開關鍵控調制方案相結合，使這些隔離器具有非常低的功耗，同時符合 UL1577 規定的 3000VRMS 隔離額定值。該器件的每通道動態電流消耗低于 120μA/Mbps ，并且 3.3V 時每通道靜態電流消耗為 4.8μA ，從而允許在功耗和熱性能受限的系統設計中使用 ISO7021。
該器件可在低至 1.71V 和高達 5.5V 的電壓下工作，并可在隔離柵的每一側采用不同電源電壓的情況下實現完整功能。雙通道隔離器采用窄體 8-SOIC 封裝，具有一個正向通道和一個反向通道。該器件具有默認輸出高電平和低電平選項。如果輸入功率或信號出現損失，不具有 F 后綴的 ISO7021 器件 默認輸出高電平，具有 F 后綴的 ISO7021F 器件默認輸出低電平。請參閱器件功能模式 部分以了解詳情。
(1) 如需了解更多信息，請參閱節 14。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

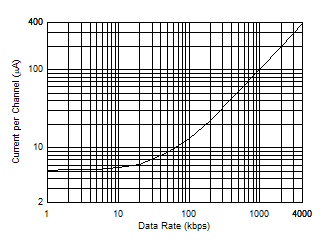

電壓為 3.3V 時的數據速率與功耗間的關系
