3 說明
ISO6731 器件是高性能三通道數字隔離器，可提供符合 UL 1577 的 5000VRMS 隔離額定值，非常適合具有此類需求的成本敏感型應用。此器件還通過了 VDE、TUV、CSA 和 CQC 認證。

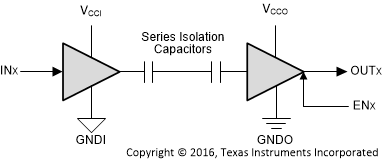

在隔離互補金屬氧化物半導體 (CMOS) 或低電壓互補金屬氧化物半導體 (LVCMOS) 數字 I/O 的同時，ISO6731 器件還可提供高電磁抗擾度和低輻射，并具備低功耗特性。每條隔離通道的邏輯輸入和輸出緩沖器均由 TI 的雙電容二氧化硅 (SiO2) 絕緣柵相隔離。該器件配有使能引腳，可用于在多主驅動應用中將各自的輸出置于高阻抗?fàn)顟B(tài)。ISO6731 器件具有兩個正向通道和一個反向通道。如果輸入功率或信號出現損失，不帶后綴 F 的器件默認輸出高電平，帶后綴 F 的器件默認輸出低電平。更多詳細信息，請參閱器件功能模式部分。
該器件與隔離式電源結合使用，有助于防止 UART、SPI、RS-485、RS-232 和 CAN 等數據總線上的噪聲電流損壞敏感電路。憑借創新型芯片設計和布局技術，ISO6731 器件的電磁兼容性得到了顯著增強，可緩解系統級 ESD、EFT 和浪涌問題并符合輻射標準。ISO6731 器件采用 16 引腳 SOIC 寬體 (DW) 封裝，是對前幾代器件的引腳到引腳的升級。
| 器件型號 (1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| ISO6731、ISO6731F | SOIC (DW) | 10.30mm x 7.50mm |
