3 說明
ISO672x-Q1 器件是高性能雙通道數字隔離器，可提供符合 UL 1577 的 5000VRMS（DWV 封裝）和 3000VRMS（D 封裝）隔離額定值，非常適合具有此類需求的成本敏感型應用。這些器件還通過了 VDE、TUV、CSA 和 CQC 認證。
在隔離 CMOS 或 LVCMOS 數字 I/O 的同時，ISO672x-Q1 器件可提供高電磁抗擾度和低輻射，同時具備低功耗特性。每條隔離通道的邏輯輸入和輸出緩沖器均由 TI 的雙電容二氧化硅 (SiO2) 絕緣柵相隔離。ISO6720-Q1 器件具有 2 條同向隔離通道。ISO6721-Q1 器件具有 2 條反向隔離通道。如果輸入功率或信號出現損失，不帶后綴 F 的器件默認輸出高電平，帶后綴 F 的器件默認輸出低電平。更多詳細信息，請參見器件功能模式部分。
器件信息
| 器件型號(1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| ISO6720B-Q1、ISO6720FB-Q1 | D (8) | 4.90mm x 3.91mm |
| ISO6721B-Q1、ISO6721FB-Q1 | ||
| ISO6721RB-Q1、ISO6721RFB-Q1 | ||
| ISO6720-Q1、ISO6720F-Q1 | DWV (8) | 5.85 mm x 7.50 mm |
| ISO6721-Q1、ISO6721F-Q1 |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
VCCI = 輸入電源，VCCO = 輸出電源
GNDI = 輸入接地，GNDO = 輸出接地

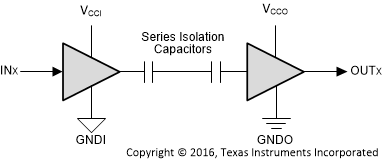

簡化版原理圖
