ZHCSWC9A April 2003 – May 2024 CD74ACT175
PRODUCTION DATA
請參考 PDF 數(shù)據(jù)表獲取器件具體的封裝圖。

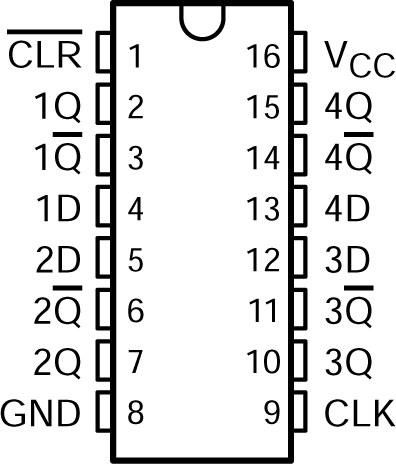

Figure 4-1 D or N Package, 16-PIN
SCOIC or PDIP (Top View)| PIN | TYPE | DESCRIPTION | |
|---|---|---|---|
| NO. | NAME | ||
| 1 | CLR | I | Clear Pin |
| 2 | 1Q | O | 1Q Output |
| 3 | 1Q | O | 1Q Output |
| 4 | 1D | I | 1D Input |
| 5 | 2D | I | 2D Input |
| 6 | 2Q | O | 2Q Output |
| 7 | 2Q | O | 2Q Output |
| 8 | GND | — | Ground Pin |
| 9 | CLK | I | Clock Input |
| 10 | 3Q | O | 3Q Output |
| 11 | 3Q | O | 3QOutput |
| 12 | 3D | I | 3D Input |
| 13 | 4D | I | 4D Input |
| 14 | 4Q | O | 4QOutput |
| 15 | 4Q | O | 4Q Output |
| 16 | VCC | — | Power Pin |
