ZHCSWW3E November 1998 – August 2024 CD54AC74 , CD74AC74
PRODUCTION DATA
- 1
- 1 特性
- 2 說明
- 3 Pin Configuration and Functions
-
4 Specifications
- 4.1 Absolute Maximum Ratings
- 4.2 ESD Ratings
- 4.3 Recommended Operating Conditions
- 4.4 Thermal Information
- 4.5 Electrical Characteristics
- 4.6 Timing Requirements, VCC = 1.5 V
- 4.7 Timing Requirements, VCC = 3.3 V ± 0.3 V
- 4.8 Timing Requirements, VCC = 5 V ± 0.5 V
- 4.9 Switching Characteristics, VCC = 1.5 V
- 4.10 Switching Characteristics, VCC = 3.3 V ± 0.3 V
- 4.11 Switching Characteristics, VCC = 5 V ± 0.5 V
- 4.12 Operating Characteristics
- 5 Parameter Measurement Information
- 6 Detailed Description
- 7 Application and Implementation
- 8 Device and Documentation Support
- 9 Revision History
- 10Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- D|14
- N|14
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
2 說明
AC74 雙路正邊沿觸發器件是 D 型觸發器。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 本體尺寸(3) |
|---|---|---|---|
| CDx4AC74 | J（CDIP，14） | 19.56mm × 7.9mm | 19.56mm × 6.67mm |
| N（PDIP，14） | 19.3mm x 9.4mm | 19.3mm x 6.35mm | |
| D（SOIC，14） | 8.65mm x 6mm | 8.65mm x 3.9mm |
(1) 有關更多信息，請參閱節 10。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 本體尺寸（長 × 寬）為標稱值，不包括引腳。

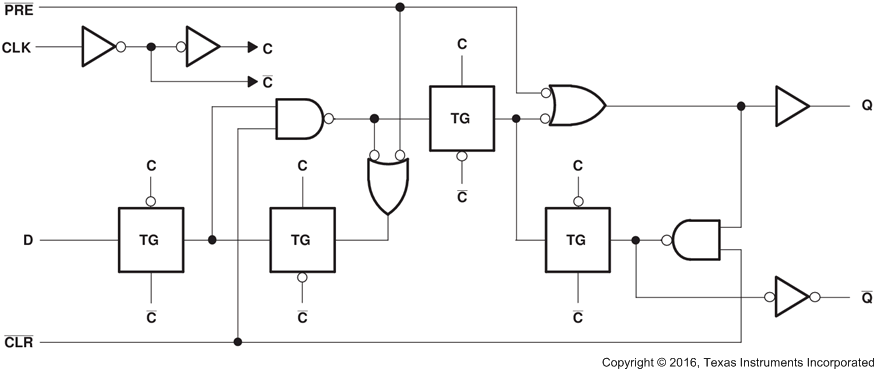

展示各觸發器的邏輯圖（正邏輯）
