5 參數測量信息
A. CL 包括探頭和測試夾具電容。
B. 波形 1 用于具有內部條件的輸出，使得輸出為低電平，除非被輸出控制禁用。波形 2 用于具有內部條件的輸出，使得輸出為高電平，除非被輸出控制禁用。
C. 所有輸入脈沖均由具有以下特性的發生器提供：PRR ≤ 1MHz，ZO = 50Ω，tr = 3ns，tf = 3ns。波形之間的相位關系沒有固定規律。
D. 對于時鐘輸入，fmax 是在輸入占空比為 50% 時測得。
E. 一次測量一個輸出，每次測量一個輸入轉換。
F. tPLH 和 tPHL 與 tpd 一樣。
G. tPZL 和 tPZH 與 ten 一樣。
H. tPLZ 和 tPHZ 與 tdis 一樣。

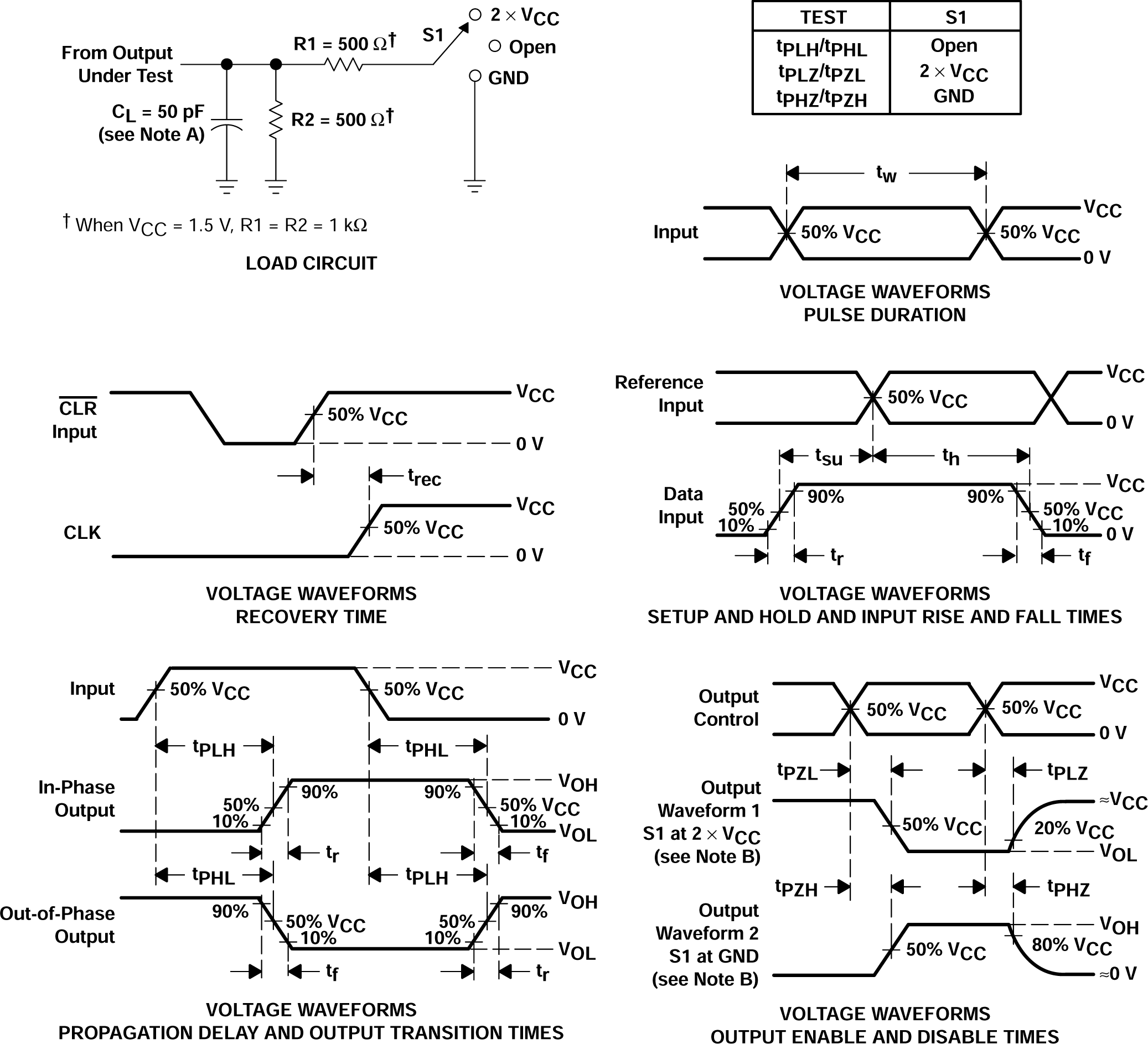

圖 5-1 負載電路和電壓波形
