7.4.3 客戶測試模式
客戶測試模式 (CTM) 有助于縮短在電池包中實現電路后檢查延遲計時器參數的測試時間。要進入 CTM，VDD 應至少設置為比 V16 高 VCTM（請參閱圖 7-3）。延遲計時器大于 10ms，但比正常運行時的計時器延遲短得多。要退出客戶測試模式，需消除 VDD 與 V16 之間的 10V 電壓差，以便 VDD 的降低會自動引起退出。
警告：
將器件置于客戶測試模式時，應避免超過任何引腳上的絕對最大電壓。還應避免超過各個電芯電壓的絕對最大電壓 (VCn - VCn-1) 和 (V1 - VSS)。對引腳施加超過額定限值的應力可能會對器件造成損壞。

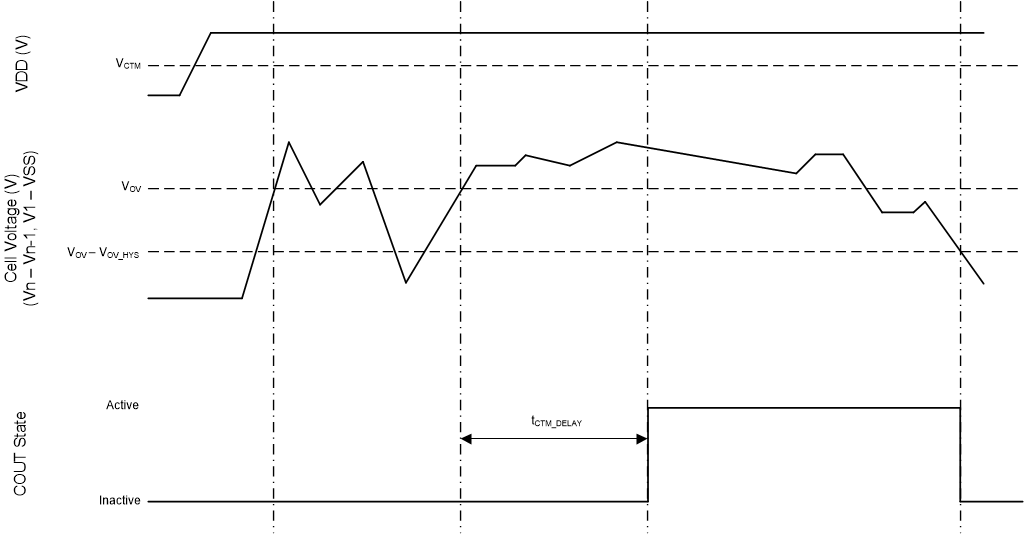

圖 7-3 顯示了客戶測試模式的時序。
圖 7-3 客戶測試模式的時序
