ZHCSBL4A September 2013 – January 2015
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 說明（續）
- 6 Pin Configuration and Functions
- 7 Specifications
-
8 Detailed Description
- 8.1 Overview
- 8.2 Functional Block Diagram
- 8.3
Feature Description
- 8.3.1 Device Power Up
- 8.3.2 Power Path Management
- 8.3.3 Battery Charging Management
- 8.3.4 Status Outputs (STAT, and INT)
- 8.3.5 Protections
- 8.4 Device Functional Modes
- 8.5 Programming
- 8.6
Register Map
- 8.6.1
I2C Registers
- 8.6.1.1 Input Source Control Register REG00 [reset = 01011000, or 58]
- 8.6.1.2 Power-On Configuration Register REG01 [reset = 00011011, or 0x1B]
- 8.6.1.3 Charge Current Control Register REG02 [reset = 00100000, or 0x20]
- 8.6.1.4 Pre-Charge/Termination Current Control Register REG03 [reset = 00010001, or 0x11]
- 8.6.1.5 Charge Voltage Control Register REG04 [reset = 10110010, or 0xB2]
- 8.6.1.6 Charge Termination/Timer Control Register REG05 [reset = 10011100, or 0x9C]
- 8.6.1.7 Boost Voltage/Thermal Regulation Control Register REG06 [reset = 10010011, or 0x93]
- 8.6.1.8 Misc Operation Control Register REG07 [reset = 01001011, or 4B]
- 8.6.1.9 System Status Register REG08
- 8.6.1.10 New Fault Register REG09
- 8.6.1.11 Vender / Part / Revision Status Register REG0A
- 8.6.1
I2C Registers
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RGE|24
散熱焊盤機械數據 (封裝 | 引腳)
- RGE|24
訂購信息
1 特性
- 90% 高效開關模式 3A 充電器
- 3.9V 至 6.2V 單輸入 USB 標準充電器，提供 6.4V 過壓保護
- 與 USB 電池充電器技術規格 (BC1.2) 兼容的 USB 主機或充電端口 D+/D- 檢測
- 支持非標準 2A/1A 適配器檢測
- 輸入電壓和電流限制支持 USB2.0 和 USB 3.0
- 輸入電流限值：100mA，150mA，500mA，900mA，1A，1.5A，2A 和 3A
- 電池升壓模式同步升壓轉換器，具有以下特性
- 1.5A 時可調輸出電壓范圍為 4.55V 至 5.5V
- 5.1V 升壓模式效率為 90%
- 快速 OTG 啟動（典型值 22ms）
- 窄范圍 VDC (NVDC) 電源路徑管理
- 在無電池或深度電池放電時的即時系統啟動
- 電池充電模式中的理想二極管運行
- 薄型 1.2mm 電感 1.5MHz 開關頻率
- I2C 端口用于實現最優系統性能和狀態報告
- 具有或不具有主機管理的自主電池充電
- 電池充電使能
- 電池充電預調節
- 充電終止和再充電
- 高精度
- 充電電壓調節范圍為 ±0.5%
- 充電電流調節范圍為 ±7%
- 輸入電流調節范圍為 ±7.5%
- 升壓模式下 ±3% 輸出電壓調節范圍
- 高集成
- 電源路徑管理
- 同步開關 MOSFET
- 集成電流感測
- 陰極負載二極管
- 內部環路補償
- 安全性
- 針對升壓模式中充電和放電的電池溫度感測
- 電池充電安全定時器
- 熱調節和熱關斷
- 輸入和系統過壓保護
- MOSFET 過流保護
- 針對 LED 或主機處理器的充電狀態輸出
- 通過輸入電壓調節實現最大功率跟蹤能力
- 20µA 低電池泄漏電流，支持運輸模式
- 4mm x 4mm 緊湊型超薄四方扁平無引線 (VQFN)-24 封裝
2 應用
- 用于智能手機、平板電腦的續航移動電源
- 便攜式媒體播放器
- 互聯網器件
3 說明
bq24295 是一款高度集成開關模式電池充電管理和系統電源路徑管理器件，此器件用于廣泛續航移動電源、平板電腦和其他便攜式器件應用中的單節鋰離子和鋰聚合物電池。

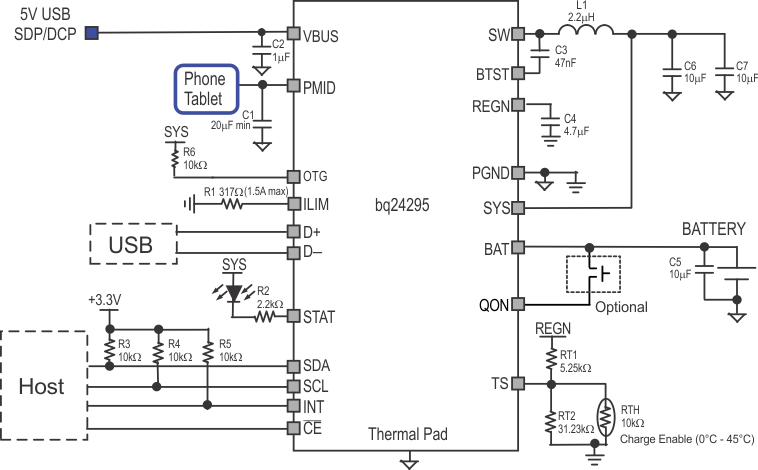

器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| bq24295 | VQFN (24) | 4.00mm x 4.00mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
4 修訂歷史記錄
Changes from * Revision (September 2013) to A Revision
- Added ESD 額定值表，特性描述部分，器件功能模式，應用和實施部分，電源相關建議部分，布局部分，器件和文檔支持部分以及機械、封裝和可訂購信息部分。Go
- Changed bq24295 具有 USB D+/D- 檢測功能且用于升壓模式充電和放電中的 5.52kΩ，現為 5.25kΩGo
- Changed 整個數據表內的 Power Pad，現為散熱焊盤Go
- Changed REG01[5] to REG01[5] = 1 in OTG descriptionGo
- Added (10k NTC thermistor only) to QON descriptionGo
- Changed ICHG = 1792 mA in IICHG_REG_ACC test conditionsGo
- Changed falling to rising and TYP to 47.2% in VHTF in Electrical CharacteristicsGo
- Added VIH_OTG to Electrical CharacteristicsGo
- Deleted wavefroms from Typical Characteristics and added to Application Performance PlotsGo
- Changed Table 3Go
- Added paragraph after Table 3Go
- Changed Figure 15Go
- Changed from 2048 mA to 1024 mA in Table 5Go
- Changed RT1 = 5.25 kΩ Go
- Deleted and LSFET from Voltage and Current Monitoring in Buck Mode descriptionGo
- Changed REG09[5] to REG09[3] in Battery Over-Voltage Protection (BATOVP) sectionGo
- Changed reset = 01100000, or 60 to reset = 00100000, or 0x20 for REG02Go
- Changed Default: 2048 mA (011000) to Default: 1024mA (001000) for bits [7:2] in REG02Go
- Changed reset = 10011010, or 0x9A to reset = 10011100, or 0x9C for REG05Go
- Changed 0 to 1 for REG05 Bit 2 Reset Go
- Changed 1 to 0 for REG05 Bit 1 ResetGo
- Changed REG09 Bit 3 description 1 – Battery OVP Go
- Changed paragraph in Application InformationGo
- Changed 5.52kΩ to 5.25kΩ in Figure 40Go
