11.3 系統示例
A. R 應在最低 V(BATT) 情況下向 ATL431LI 提供 ≥0.1mA 的陰極電流。

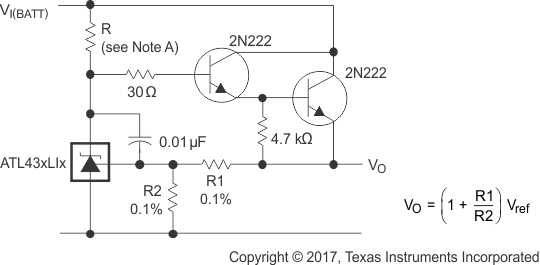

Figure 30. 精密高電流串聯穩壓器

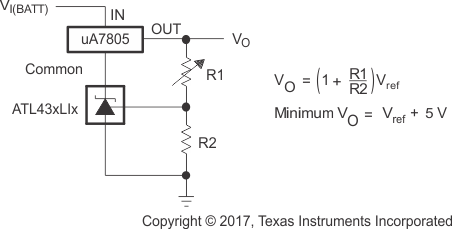

Figure 31. 三端固定穩壓器的輸出控制

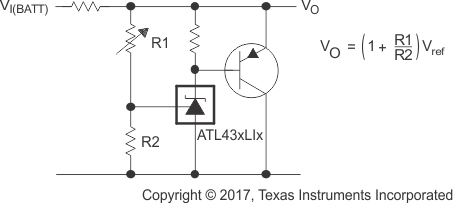

Figure 32. 高電流并聯穩壓器

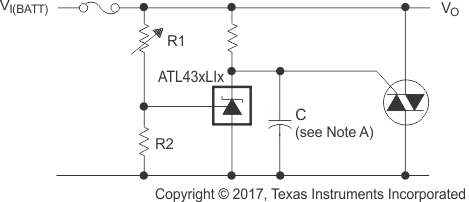

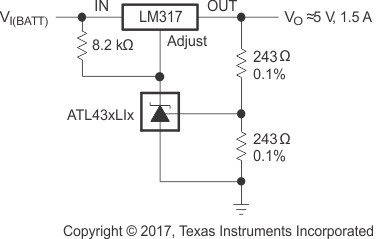

Figure 34. 精密 5V 1.5A 穩壓器
A. Rb 應向 ATL431LI 提供 ≥1mA 的陰極電流。

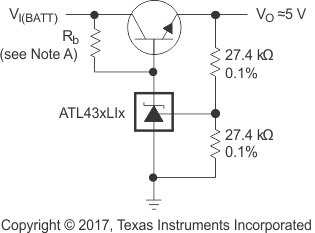

Figure 35. 高效 5V 精密穩壓器
Figure 36. 具有基準電壓的 PWM 轉換器
A. 選擇 R3 和 R4，以在可用的 VI(BATT) 條件下提供所需的 LED 強度并為 ATL431LI 提供 ≥0.1mA 的陰極電流。

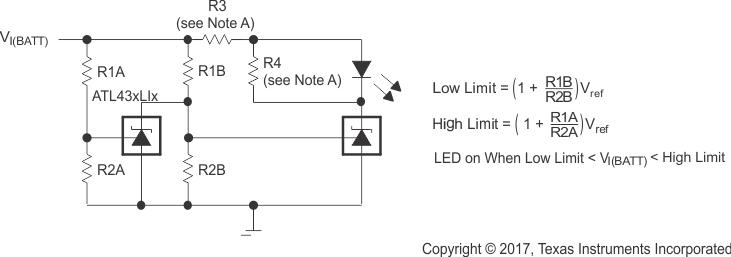

Figure 37. 電壓監控器

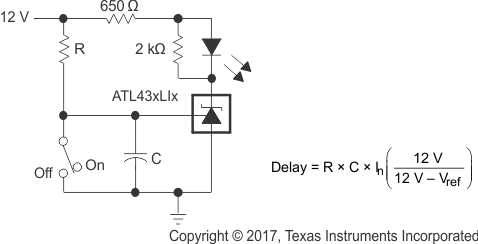

Figure 38. 延遲計時器

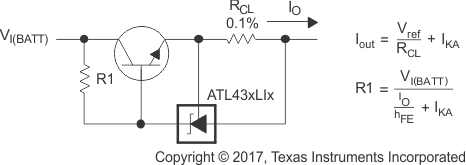

Figure 39. 精密限流器
Figure 40. 精密恒定電流吸收器
