3 說明
AMC7932 是一款高度集成的模擬監控器和控制器件，專為高密度通用監控器和控制系統而設計。AMC7932 包含 32 個 12 位數模轉換器 (DAC)，其輸出范圍可通過編程實現。器件還包含帶有可編程閾值檢測器、溫度傳感器和內部基準的多路復用 12 位模數轉換器 (ADC)。AMC7932 的高集成度可顯著減少組件數量并簡化閉環系統設計，從而使其成為布板空間至關重要的高密度應用的理想選擇。
器件包括靈活輸入/輸出 (FlexIO) 引腳，可配置為 ADC 的模擬輸入或具有兩個可用選項的 GPIO：AMC7932（6 個 FlexIO 引腳）和 AMC7932F（5 個 FlexIO 引腳）。通過 3 線 (AMC7932) 或 4 線 (AMC7932F) SPI 兼容接口與器件進行通信。
AMC7932 具有高集成度和寬工作溫度范圍等優勢，因此非常適合用作多通道射頻通信系統中功率放大器 (PA) 的一體化偏置控制電路。憑借靈活的 DAC 輸出范圍和內置時序控制特性，該器件可用作面向多種晶體管技術（例如 LDMOS、GaA 和 GaN）的偏置控制器。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| AMC7932 | TQFP (48) | 7.00mm × 7.00mm |
(1) 要了解所有可用封裝，請參見數據表末尾的封裝選項附錄。

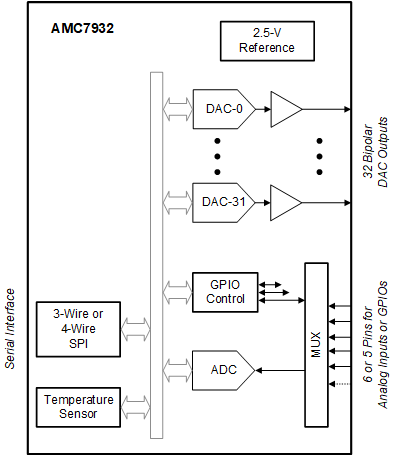

簡化版原理圖
