7.3.3 模擬輸出
AMC3311 在 OUTP 和 OUTN 引腳上提供差分模擬輸出。對于 -0.1V 至 2V 范圍內的輸入電壓 VIN，該器件提供標稱增益為 1 的線性響應。例如，對于 2V 的輸入電壓，差分輸出電壓 (VOUTP – VOUTN) 為 2V。在零輸入下（IN 短接到 HGND），這兩個引腳輸出相同的共模輸出電壓 VCMout，如電氣特性電氣特性電氣特性 表中所述。對于大于 2V 但小于大概 2.5V 的輸入電壓，差分輸出電壓會繼續增大，但線性性能會降低。輸出在 VCLIPout 的差分輸出電壓處飽和，如圖 7-2 所示（如果輸入電壓超過 VClipping 值）。
圖 7-2 輸出行為： AMC3311AMC3311 提供失效防護輸出，可簡化系統級診斷。當集成式直流/直流轉換器或高側 LDO 未為器件的高側提供所需的電源電壓時，失效防護輸出處于活動狀態。圖 7-3 和圖 7-4 展示了 AMC3311 的失效防護輸出，這是在正常工作條件下不會出現的負差分輸出電壓值。使用最大 VFAILSAFE 電壓（在電氣特性電氣特性電氣特性 表中指定）作為系統級失效防護檢測的基準值。

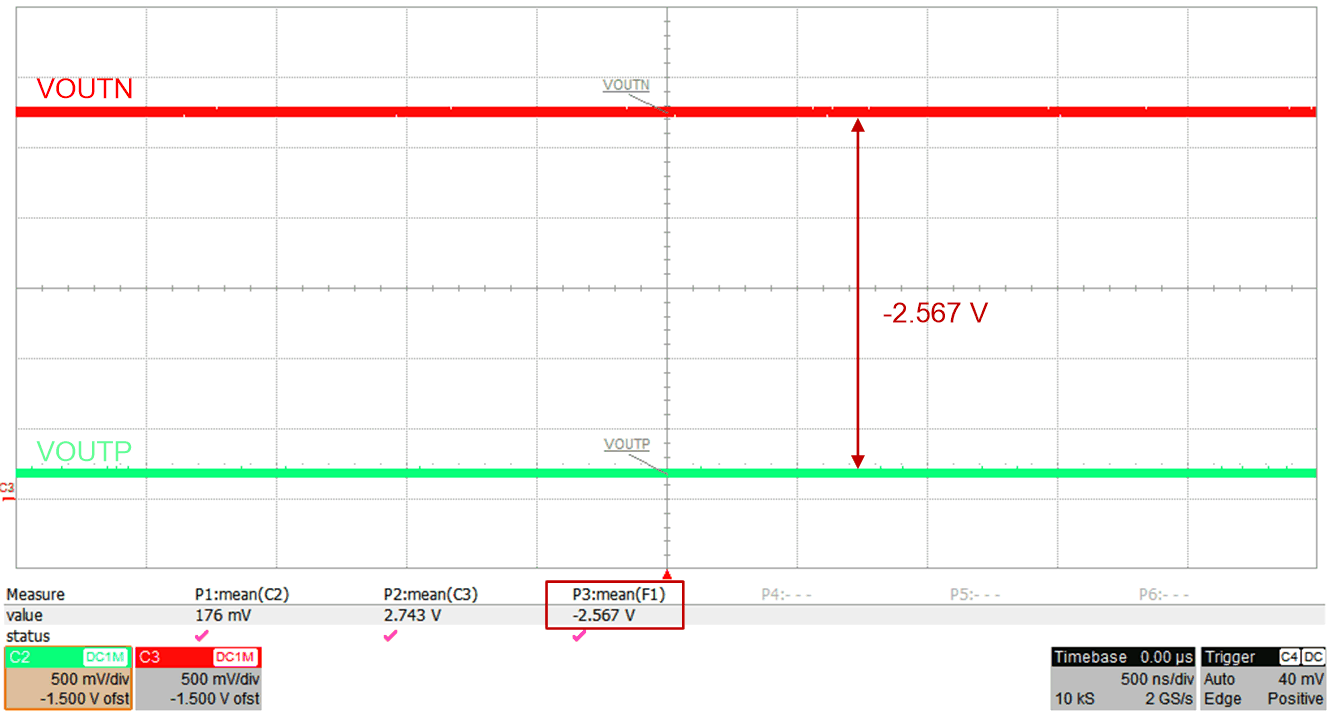

圖 7-3 典型的負削波輸出： AMC3311

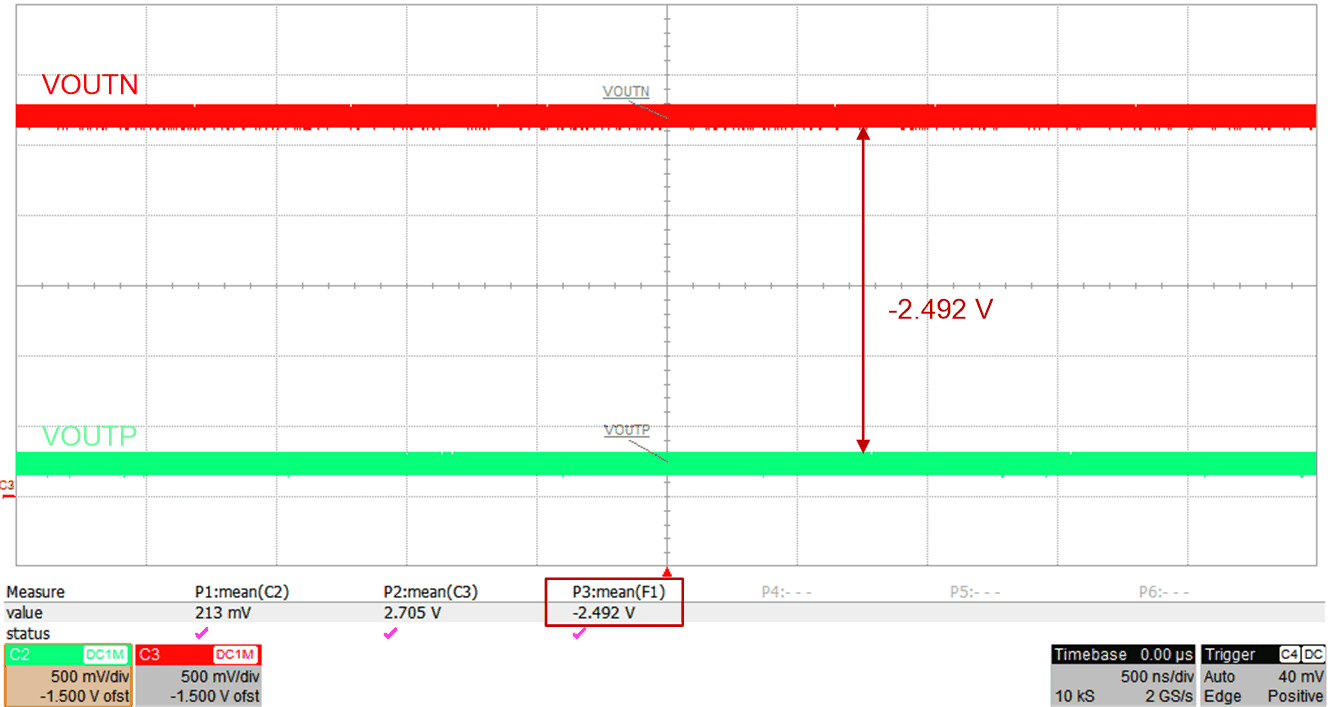

圖 7-4 典型的失效防護輸出： AMC3311
