3 說明
AMC23C10 是一款響應時間短的精密隔離式比較器，專門設計用于必須與低壓電路電隔離的高壓信號的過零檢測。開漏和推挽輸出與輸入電路由抗電磁干擾性能極強的隔離柵隔開。該隔離柵經認證可提供高達 5kVRMS 的增強型電隔離，符合 VDE 0884-17 和 UL1577 標準，并且可支持最高 1kVRMS 的工作電壓。
該器件提供開漏輸出和推挽輸出，傳播延遲小于 320ns。集成的低壓降 (LDO) 穩壓器在高壓側支持 3V 至 27V 的工作電壓范圍，因此該比較器能夠采用較寬范圍的電源供電。低壓側工作電壓范圍為 2.7V 至 5.5V。
AMC23C10 采用 8 引腳寬體 SOIC 封裝，其額定工業級工作溫度范圍為 –40°C 至 +125°C。
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

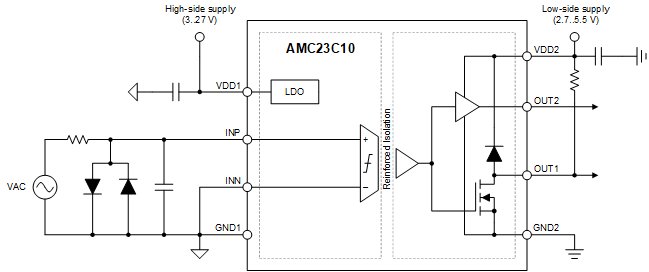

典型應用
