7.3.4 數字輸出
0V 差分輸入信號在理想狀態下會生成 50% 時間處于高電平的位流（由 1 和 0 組成）。250mV（對于 AMC1303x25x）或 50mV（對于 AMC1303x05x）差分輸入會生成 89.06% 時間處于高電平的 1/0 比特流。在 16 位分辨率的抽取濾波器上，該百分比在理想情況下對應于代碼 58368。–250mV（對于 AMC1303x05x 為 –50mV）差分輸入會生成 10.94% 時間處于高電平的 1/0 比特流，并在 16 位分辨率的抽取濾波器上理想情況下產生代碼 7168。這些輸入電壓也是其他 AMC1303 版本（具有本文檔中所列出的性能）的額定線性范圍。如果輸入電壓值超過這些范圍，則調制器的輸出會表現出量化噪聲增大的非線性行為。調制器的輸出在輸入小于或等于 –320mV（對于 AMC1303x05x 為 –64mV）時具有純 0 比特流，或在輸入大于或等于 320mV（對于 AMC1303x05x 為 64mV）時具有純 1 比特流。但是，在這種情況下，AMC1303 會每 128 個時鐘周期產生單個 1（如果輸入為負滿量程）或 0 以指示器件運行正常（請參閱失效防護輸出 部分以了解更多詳細信息）。圖 7-5 展示了輸入電壓與輸出調制器信號間的關系。

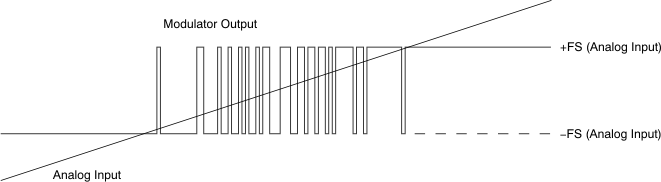

圖 7-5 模擬輸入與 AMC1303 調制器輸出間的關系方程式 1 針對任何輸入電壓值（滿量程輸入信號除外，如節 7.4.2 部分所述）計算輸出比特流中 1 的密度：
AMC1303 在內部生成調制器所需的時鐘信號。該時鐘僅在外部的 AMC1303Mx 器件 CLKOUT 引腳處提供。有關更多詳細信息，請參閱開關特性 部分。
