3 說明

AFE5818 是一款高度集成的模擬前端 (AFE) 解決方案，專為需要實現高性能的小尺寸超聲波系統而設計。該器件集成了完整的時間增益控制 (TGC) 成像路徑和連續波多普勒 (CWD) 路徑。該器件還允許選擇多種功率和噪聲組合，從而優化系統性能。因此，AFE5818 是一套適合高端便攜式系統的超聲波 AFE 解決方案。

封裝信息

器件型號	封裝⁽¹⁾	封裝尺寸⁽²⁾
AFE5818	ZBV（NFBGA，289）	15mm × 15mm

(1) 有關所有可選封裝，請參閱節 6。

(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

AFE5818 共有 16 通道，每通道有一個壓控放大器 (VCA)，一個同步采樣 14 位和 12 位模數轉換器 (ADC) 以及一個連續波 (CW) 混頻器。每個 VCA 包含一個低噪聲放大器 (LNA)、一個電壓控制器衰減器 (VCAT)、一個可編程增益放大器 (PGA) 和一個低通濾波器 (LPF)。LNA 增益可編程，并且支持 250mV_PP 至 1V_PP 輸入信號和可編程有源終端。超低噪聲 VCAT 提供 40dB 衰減控制范圍并且可改善整體低增益 SNR，這由于有諧波和近場成像。PGA 提供 24dB 和 30dB 增益選項。在 ADC 前，可配置 10MHz、15MHz、20MHz、30MHz、35MHz 或 50MHz LPF 來支持不同頻率的超聲波應用。

AFE5818 還集成了一個低功耗無源混頻器和一個低噪聲混合放大器，用以構成片載 CWD 波束形成器。可將 16 個可選相位延遲應用于每個模擬輸入信號。此外，器件采用獨特的三階和五階諧波抑制濾波器來增強 CW 靈敏度。

高性能 14 位 ADC 可實現 75dBFS SNR。該 ADC 可確保在低信號鏈增益時仍具有出色的 SNR。該器件的最高運行速度為 65MSPS 和 80MSPS，分別提供 14 位和 12 位輸出。

ADC 低壓差分信令 (LVDS) 輸出可實現靈活的系統集成，非常適用于微型系統。

AFE5818 還允許選擇多種功率和噪聲組合，從而優化系統性能。因此，AFE5818 對于高端系統及便攜式系統都是非常理想的超聲波 AFE 解決方案。

AFE5818 采用 15mm × 15mm NFBGA-289 封裝（ZBV 封裝，S-PBGA-N289），額定工作范圍為 –40°C 至 85°C。這些器件還與 AFE5816 系列器件引腳兼容。

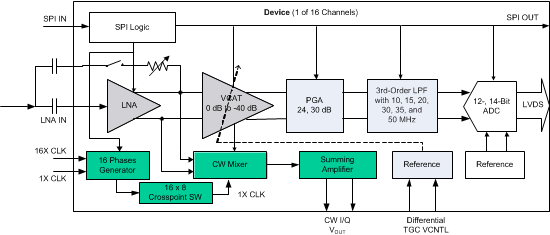

簡化版方框圖
