3 說明
AFE5812 是一款高度集成的模擬前端 (AFE) 解決方案，專用于需要高性能和小尺寸的超聲系統。AFE5812 集成了完整的時間增益控制 (TGC) 成像路徑和連續波多普勒 (CWD) 路徑。借助該器件，用戶還可以選擇不同的功率/噪聲組合來優化系統性能。因此，AFE5812 對于高端系統及便攜式系統都是非常理想的超聲 AFE 解決方案。
AFE5812 包含八個通道的電壓控制放大器 (VCA)、14 位和 12 位 ADC 以及 CW 混頻器。VCA 包括 LNA、VCAT、PGA 和 LPF。LNA 增益可以編程，用于支持 250mVPP 至 0.75VPP 的輸入信號。LNA 還支持可編程有源端接。超低噪聲 VCAT 提供 40dB 衰減控制范圍，可改善整體低增益 SNR，有利于諧波成像和近場成像。PGA 提供 24 和 30dB 增益選項。在 ADC 前，可配置 10MHz、15MHz、20MHz、30MHz、35MHz 或 50MHz LPF 來支持不同頻率的各種超聲應用。此外，AFE5812 的信號鏈可以處理頻率低于 100kHz 的信號，因此 AFE5812 適用于聲納和醫療應用。AFE5812 的高性能 14 位/65MSPS ADC 可實現 77dBFS SNR。它確保了低鏈路增益下的出色 SNR。ADC 的 LVDS 輸出可實現小型化系統所需的靈活系統集成。
AFE5812 集成了一個低功耗無源混頻器和一個低噪聲混合放大器，用以生成片上 CWD 波束形成器。16 個可選相位延遲可應用于每個模擬輸入信號。同時，器件采用獨特的三階和五階諧波抑制濾波器來增強 CW 靈敏度。
AFE5812 還包括一個數字同相正交 (I/Q) 解調器和一個低通抽取濾波器。解調塊的主要用途是降低 LVDS 數據傳輸速率并提升系統總體功率效率。I/Q 解調器可接受高達 65MSPS 采樣率和 14 位分辨率的 ADC 輸出。例如，當數字解調和 4 倍抽取濾波完成后，同相或正交輸出的數據速率降至 16.25MSPS，數據分辨率相應提高到 16 位。因此，總體 LVDS 激勵衰減系數可以為 2。這個解調器可被旁通，如果需要的話，也可將其完全斷電。
AFE5812 采用 15mm × 9mm、135 引腳 BGA 封裝，其額定運行溫度范圍為 -40°C 至 85°C。

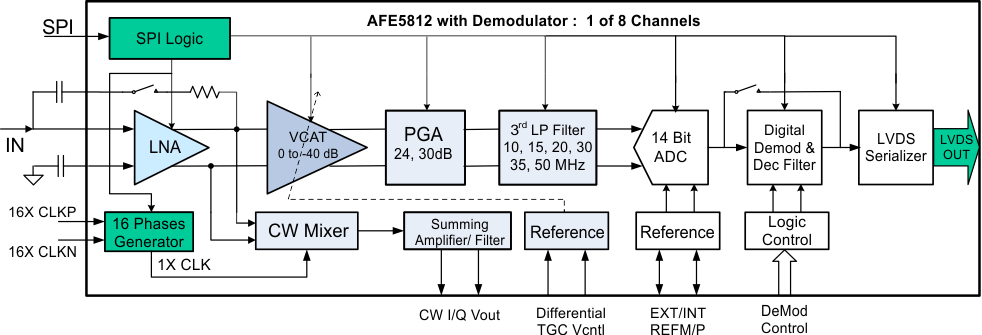

簡圖
