ZHCSF13C April 2016 – July 2019 AFE4405
PRODUCTION DATA.
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- YZ|30
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
AFE4405 是一款面向光學生物檢測 應用的模擬前端 (AFE)，例如心率監測 (HRM) 和血氧飽和度 (SpO2) 測量。該器件支持三個開關發光二極管 (LED) 和最多兩個光電二極管。光電二極管的電流通過互阻抗放大器 (TIA) 轉換為電壓，并使用模數轉換器 (ADC) 進行數字化。ADC 編碼可存儲到深度可編程的 234 采樣先入先出 (FIFO) 存儲塊。FIFO 深度可進行適當分區，以滿足某些相位必須存儲的需求。FIFO 的內容可使用 I2C 或 SPI 接口讀出。這款 AFE 還配有帶 8 位電流控制的全集成 LED 驅動器。該器件具有寬動態范圍的發送和接收電路，有助于感測超小信號電平。
如需完整數據表或其他設計資源，請點擊：請求 AFE4405
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| AFE4405 | DSBGA (30) | 2.60mm x 2.10mm |
- 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。

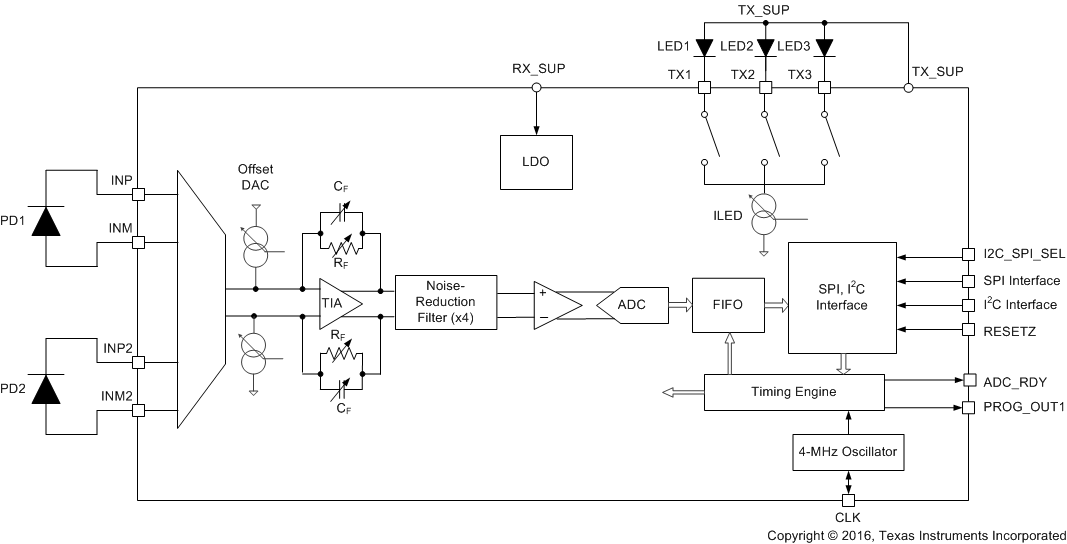

簡化方框圖
