3 說明
AFE2256 是一款 256 通道模擬前端 (AFE)，旨在滿足基于平板檢測器 (FPD) 的數字 X 射線系統的要求。該器件包含 256 個集成器、1 個用于滿量程電荷電平選擇的可編程增益放大器 (PGA)、1 個帶有雙電源的相關雙采樣器和 256:4 模擬多路復用器。
該器件還具有四個 16 位逐次逼近寄存器 (SAR) 模數轉換器 (ADC)。來自 ADC 的串行數據采用低壓差分信令 (LVDS) 格式。
小睡和斷電模式能夠大幅降低功耗，在由電池供電的系統中極其實用。
申請完整數據表或其他設計資源：申請 AFE2256
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| AFE2256 | TDU（COF，320） | 38.00mm x 28.00mm |
| TDR（COF，325） | 48.35 mm × 21.5 mm | |
| TBN（COF，325） | 48.35 mm × 21.5 mm |
(1) 有關所有可用封裝，請參閱節 6。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

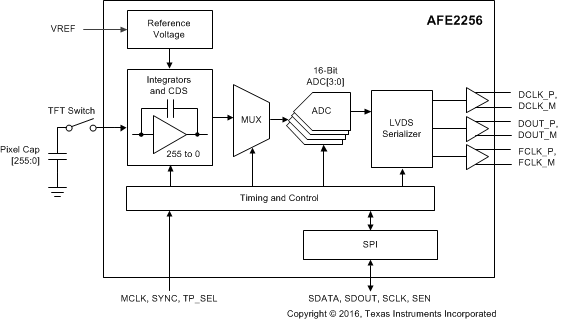

AFE2256 方框圖
