ZHCSDR0 April 2015 TPS92513 , TPS92513HV

PRODUCTION DATA.

封裝選項

1 特性

集成型 220mΩ 高側金屬氧化物半導體場效應晶體管 (MOSFET)
4.5V 至 42V 輸入電壓范圍
（TPS92513HV 為 4.5V 至 60V）
0V 至 300mV 可調基準電壓
±5% LED 電流精度
100kHz 至 2MHz 開關頻率范圍
專用脈寬調制 (PWM) 調光輸入
可調節欠壓閉鎖
過流保護
過熱保護
MSOP-10 封裝，采用 PowerPAD™

2 應用范圍

街道照明
緊急/出口照明
一般工業和商業用照明
零售照明
電器照明
運輸照明
立體發光字
光條

3 說明

TPS92513/HV 為 1.5A 降壓電流穩壓器，其集成有 MOSFET，用于驅動高電流 LED。這兩款 LED 驅動器的輸入電壓上限分別為 42V 和 60V (HV)，并且可在峰值電流模式控制下以用戶選擇的固定頻率工作，同時可提供出色的線路和負載調節性能。

TPS92513/HV LED 驅動器特有分別用于模擬調光和脈寬調制 (PWM) 調光的獨立輸入，并且不會影響到亮度控制，對比度分別高達 10:1 和 100:1 以上。 PWM 輸入符合低壓邏輯標準，可輕松連接各類微控制器。通過 IADJ 輸入，可使用 0V 至 1.8V 的外部信號在 0V 至 300mV 范圍內調整模擬 LED 電流設定值。

對于使用兩個或兩個以上 TPS92513/HV LED 驅動器的多燈串應用，可通過外部時鐘來過驅動內部振蕩器，以確保所有轉換器工作在同一頻率下，從而降低出現拍頻的幾率并簡化系統電磁干擾 (EMI) 濾波設計。該器件具有一個帶滯后功能的可調節輸入欠壓閉鎖 (UVLO) 引腳，可根據具體的電源電壓條件靈活設置起始/停止電壓。

TPS92513 具有逐周期過流保護和熱關斷保護。該器件采用 10 引腳 HVSSOP PowerPAD™ 封裝。

器件信息⁽¹⁾

器件型號	封裝	封裝尺寸（標稱值）
TPS92513	HVSSOP (10)	5.00mm x 3.00mm
TPS92513HV	HVSSOP (10)	5.00mm x 3.00mm

要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

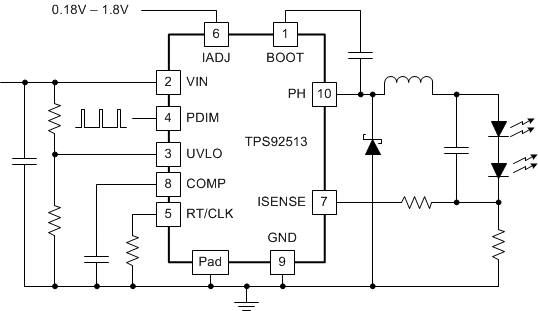

4 簡化電路原理圖

TPS92513 TPS92513HV front_sch_slvscx6.gif

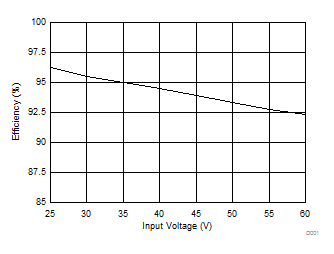

效率與輸入電壓間的關系
1.5A 電流下的 7 個白色 LED (V_OUT = 23V)
