1 特性
2 應用范圍
- 街道照明
- 緊急/出口照明
- 一般工業和商業用照明
- 零售照明
- 電器照明
- 運輸照明
- 立體發光字
- 光條
3 說明
TPS92512/HV 為 2.5A 降壓電流穩壓器，其集成有 MOSFET，用于驅動高電流 LED。 這兩款 LED 驅動器的輸入電壓上限分別為 42V 和 60V (HV)，并且可在峰值電流模式控制下以用戶選擇的固定頻率工作，同時可提供出色的線路和負載調節性能。
TPS92512/HV LED 驅動器特有分別用于模擬調光和脈寬調制 (PWM) 調光的獨立輸入，并且不會影響到亮度控制，對比度分別高達 10:1 和 100:1 以上。 PWM 輸入符合低壓邏輯標準，可輕松連接各類微控制器。 通過 IADJ 輸入，可使用 0V 至 1.8V 的外部信號在 0V 至 300mV 范圍內調整模擬 LED 電流設定值。
對于使用兩個或兩個以上 TPS92512/HV LED 驅動器的多燈串應用，可通過外部時鐘來過驅動內部振蕩器，以確保所有轉換器工作在同一頻率下，從而降低出現拍頻的幾率并簡化系統電磁干擾 (EMI) 濾波設計。 該器件具有一個帶滯后功能的可調節輸入欠壓閉鎖 (UVLO) 引腳，可根據具體的電源電壓條件靈活設置起始/停止電壓。
TPS92512 具有逐周期過流保護和熱關斷保護。 該器件采用 10 引腳 HVSSOP PowerPAD™ 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS92512 | HVSSOP (10) | 5.00mm x 3.00mm |
| TPS92512HV |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

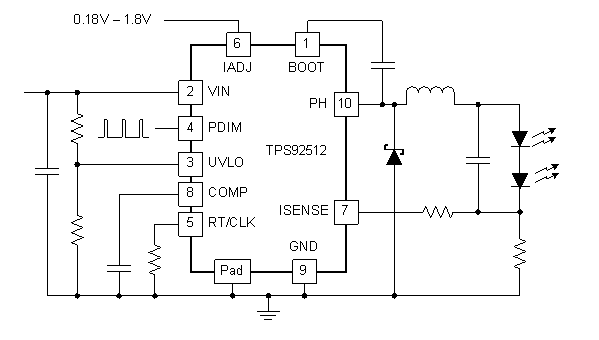

4 簡化電路原理圖

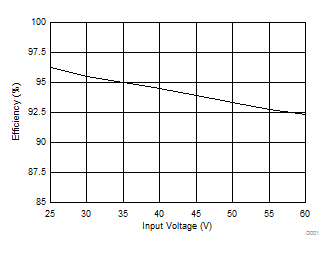

效率與輸入電壓間的關系
1.5A 電流下的 7 個白色 LED (VOUT = 23V)
