1 特性
- 汽車電子 應用認證
- 具有符合 AEC-Q100 的下列結果：
- 器件溫度 1 級：-40°C 至 125°C 的環境運行溫度范圍
- 器件人體放電模式 (HBM) 靜電放電 (ESD) 分類 H1C
- 器件組件充電模式 (CDM) ESD 分類 C5
- 在具有脈沖跳躍的輕負載下實現高效率 Eco-mode™控制
- 87mΩ 高側金屬氧化物半導體場效應晶體管 (MOSFET)
- 152µA 靜態工作電流和
2µA 關斷電流 - 100kHz 至 2.5MHz 開關頻率
- 同步至外部時鐘
- 輕負載條件下使用集成型引導 (BOOT) 再充電場效應晶體管 (FET) 可實現低壓降操作
- 可調 UVLO 電壓和滯后
- 針對欠壓及過壓的電源正常狀態輸出監控
- 可調軟啟動和定序
- 0.8V 1% 內部電壓基準
- 帶散熱焊盤的 10 引腳晶圓級小外形無引線 (WSON) 封裝
- TJ 運行范圍為 -40°C 至 150°C
- 使用 TPS54561-Q1 并借助 WEBENCH Power Designer 創建定制設計方案
2 應用范圍
3 說明
TPS54561-Q1 器件是一款 60V，5A 降壓穩壓器，具有一個集成的高側 MOSFET。根據 ISO 7637 標準，該器件可承受高達 65V 的負載突降脈沖。電流模式控制提供了簡單的外部補償和靈活的組件選擇。其低紋波脈沖跳躍模式和 152µA 電源電流可在輕負載條件下實現高效率。將使能引腳下拉為低電平可將關斷電源電流降至 2µA。
欠壓鎖定的內部設定為 4.3V。使能 (EN) 引腳使用外部電阻分壓器時可增大該設置。軟啟動引腳控制輸出電壓啟動斜升，還可配置排序或跟蹤。一個開漏電源正常信號表示輸出處于其標稱電壓值的 93% 至 106% 之內。
寬范圍可調開關頻率允許針對效率或者外部組件尺寸進行優化。逐周期電流限制、頻率折返和熱關斷功能可在過載情況下保護器件。
TPS54561-Q1 采用 10 引腳 4mm x 4mm WSON 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS54561-Q1 | WSON (10) | 4.00mm x 4.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
空白
簡化電路原理圖

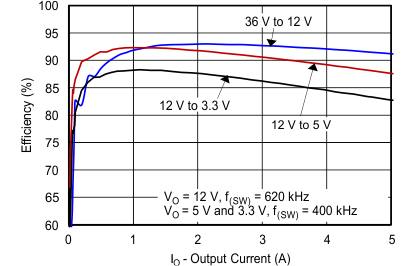

效率與負載電流間的關系
