ZHCS609A December 2011 – November 2016 TPS53316
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RGT|16
散熱焊盤機械數據 (封裝 | 引腳)
- RGT|16
訂購信息
1 特性
- 最大效率96%
- 持續5A輸出電流能力
- 支持所有片式多層陶瓷(MLCC)輸出電容器
- SmoothPWM™自動跳躍 Eco-Mode™，用于提高輕負載效率
- 電壓模式控制
- 單電源軌出入
- 可選頻率
- 可選過電流保護(OCP)閾值
- 可選軟啟動時間
- 2.9V 至 6V 輸入電壓范圍
- 可調節輸出電壓范圍從0.6V到最高0.8 x VIN
- 禁用期間軟停止輸出放電
- 過流、過壓和過熱保護
- 漏極開路電源良好指示
- 內部自舉電路開關
- 支持預偏置啟動功能
- 小型 3mm × 3mm、16 引腳、QFN 封裝
- 低 RDS(on)（對于 3.3V 輸入為 22mΩ，對于 5V 輸入為 18mΩ）
2 應用
- 用于 5V 降壓 電壓軌的 低電壓應用
- 用于 3.3V 降壓 電壓軌的 低電壓應用
3 說明
TPS53316 器件在 200mm2 的 PCB 面積內總共使用 16 個組件來提供全集成的 3.3V 或 5V 輸入同步降壓轉換器。由于低 RDS(on) 和 TI 專有 SmoothPWM 跳躍運行模式，它可以實現 96% 的峰值效率，并且在負載低至 100mA 時實現 90% 以上的效率。它只需要 2 個 22µF 陶瓷輸出電容器即可實現電源密集型 5A 解決方案。
TPS53316 提供 750kHz、1.1MHz 和 2MHz 開關頻率選項，預偏置啟動，可選內部軟啟動，輸出軟放電，內部 VBST 開關，電源正常，EN/輸入 UVLO，過流，過壓，欠壓和過熱保護以及所有陶瓷輸出電容器支持。它支持 2.9V 至 6V 范圍
內的輸入電壓，無需額外的偏置電壓。輸出電壓可調，范圍為 0.6V 至
0.8 × VIN。
TPS53316 采用 3mm × 3mm、16引腳、QFN 封裝（綠色環保，符合 RoHS 標準并且無鉛），額定工作溫度范圍為 -40°C 至 85°C。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS53316 | 四方扁平無引線 (QFN) (16) | 3.00mm × 3.00mm |
- 要了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

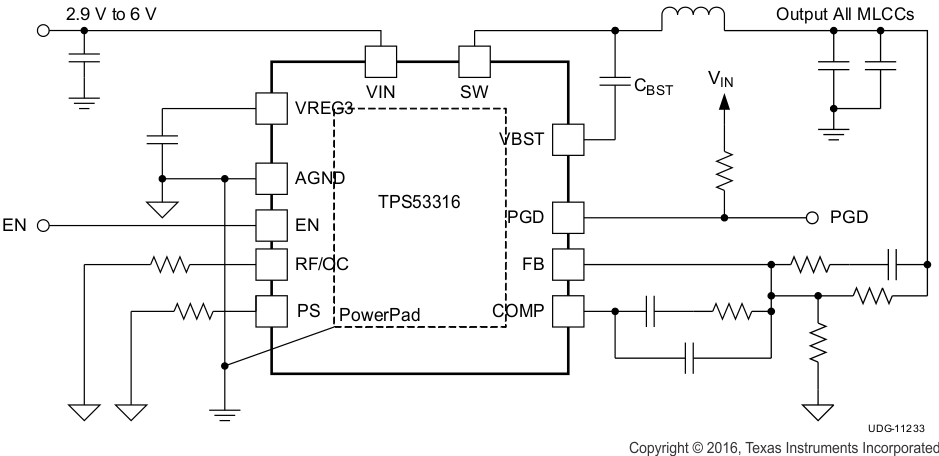

典型應用電路
