ZHCSFM8A December 2011 – October 2016 TPS53313
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RGE|24
散熱焊盤機械數據 (封裝 | 引腳)
- RGE|24
訂購信息
1 特性
- 4.5V 至 16V 轉換電壓范圍
- 可調節輸出電壓范圍：0.6V 至 0.7 × VIN
- 6A 持續輸出電流
- 支持所有多層陶瓷電容 (MLCC) 輸出電容
- 可選跳躍模式或強制連續導通模式 (CCM)
- 可選軟啟動時間（1ms、3ms 或 6ms）
- 可選 4A-5A、6A 或 9A 峰值電流限值
- 優化了輕負載與重負載條件下的效率
- 電壓模式控制
- 可編程開關頻率范圍：250kHz 至 1.5MHz
- 同步至外部時鐘
- 針對過零檢測和過流保護提供 RDS(on) 感測
- 軟停止輸出在禁用期間放電
- 在斷續模式下提供過流、過壓和欠壓保護
- 過熱保護
- 開漏電源正常指示
- 內部自舉開關
- 4mm × 4mm 24 引腳超薄四方扁平無引線 (VQFN) 封裝
2 應用
- 電壓為 5V 的 負載點 (POL) 應用
- 12V 降壓電壓軌
3 說明
TPS53313 提供集成兩個 N 溝道金屬氧化物半導體場效應晶體管 (MOSFET) 的 5V 或 12V 同步降壓轉換器。由于低RDS（接通）和TI私有的 SmoothPWM™跳躍模式操作可優化輕載條件下的效率，同時不影響輸出電壓紋波。
TPS53313 具有 可編程開關頻率（250kHz 至 1.5MHz），可選擇跳躍模式或強制 CCM 模式操作。該器件提供預偏置啟動、軟停止、集成自舉開關、電源正常功能和 EN/輸入電壓鎖定 (UVLO) 保護。該器件支持 4.5V 至 16V 范圍內的輸入電壓，無需額外使用偏置電壓。可調節輸出電壓范圍：0.6V 至 0.7 × VIN。
TPS53313 采用 4mm × 4mm 24 VQFN 封裝（綠色環保，符合 RoHS 標準并且無鉛），額定運行溫度范圍為 -40°C 至 85°C。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS53313 | VQFN (24) | 4.00mm x 4.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

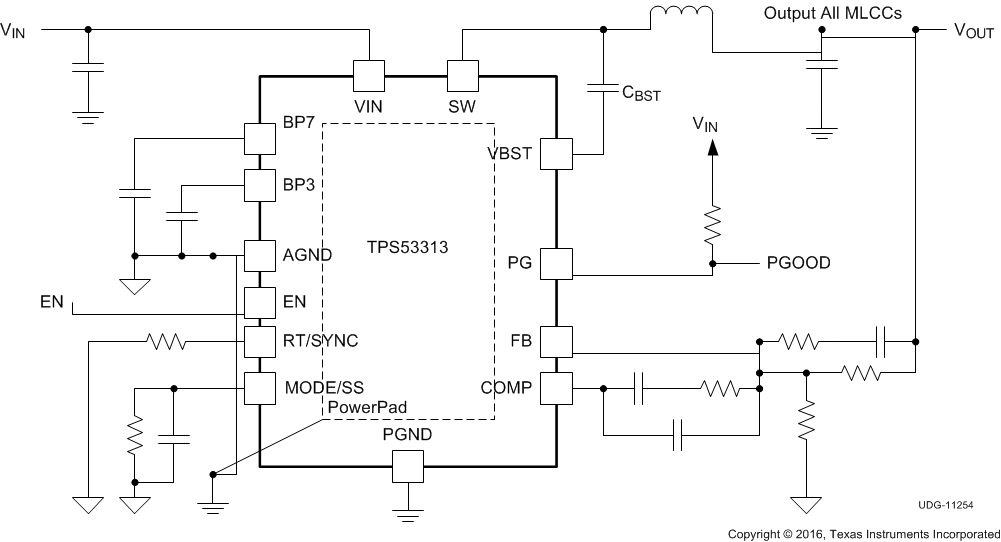

典型應用電路
