ZHCSD52 December 2014 TPS2592ZA
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 應用電路原理圖
- 5 修訂歷史記錄
- 6 Device Comparison Table
- 7 Pin Configuration and Functions
- 8 Specifications
- 9 Detailed Description
-
10Application and Implementation
- 10.1 Application Information
- 10.2
Typical Applications
- 10.2.1
Simple 2.1-A eFuse Protection for Set Top Boxes
- 10.2.1.1 Design Requirements
- 10.2.1.2 Detailed Design Procedure
- 10.2.1.3 Support Component Selection - CVIN
- 10.2.1.4 Application Curves
- 10.2.1
Simple 2.1-A eFuse Protection for Set Top Boxes
- 10.3 Maximum Device Power Dissipation Considerations
- 11Power Supply Recommendations
- 12Layout
- 13器件和文檔支持
- 14機械封裝和可訂購信息
1 特性
- 4.5V 至 18V 電壓保護
- 集成 28mΩ 導通金屬氧化物半導體場效應晶體管 (MOSFET)
- 最大絕對電壓 20V
- 1A 至 2.1A 可調電流 ILIMIT
- 支持反向電流阻斷
- 可編程 OUT（輸出）轉換率，欠壓閉鎖 (UVLO)
- 內置熱關斷
- 單點故障測試期間安全 (UL60950)
- 小型封裝尺寸 - 10L (3mm x 3mm) 超薄小外形尺寸無引線封裝 (VSON)
2 應用
- 硬盤 (HDD) 和固態(tài)硬盤 (SSD)
- 機頂盒
- 服務器/輔助 (AUX) 電源
- 風扇控制
- PCI/PCIe 卡
- 適配器供電器件
3 說明
TPS2592xx 系列電子熔絲是小型封裝內高度集成電路的保護和電源管理解決方案。 該器件使用極少的外部組件并可提供多重保護模式。 它們能夠有效地防止過載、短路、電壓浪涌、過高浪涌電流和反向電流。
電流限制級別可通過一個外部電阻設定。 具有特殊電壓斜坡要求的應用可以使用單個電容來設定 dV/dT 引腳，以確保達到適當的輸出斜坡速率。
許多系統（例如 SSD）禁止將儲存的電容能量通過 FET 二極管倒流到降壓或短路輸入總線。 BFET 引腳專用于這類系統。 外部 NFET 可與 TPS2592 輸出形成“背靠背 (B2B)”連接，而由 BFET 驅動的柵極可防止電流從負載流回電源。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS2592ZA | VSON (10) | 3.00mm × 3.00mm |
| TPS2592ZL |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

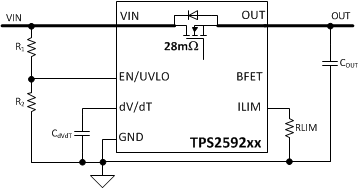

4 應用電路原理圖

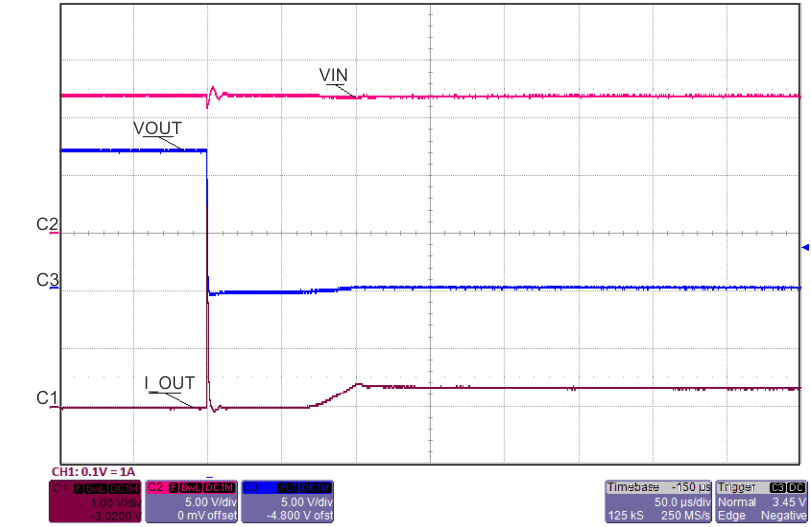

瞬態(tài)：輸出短路
