1 特性
- 4.5V 至 6.5V 的工作范圍
- 47mΩ（典型值）高側金屬氧化物半導體場效應晶體管 (MOSFET)
- 最大連續開關電流達 3A
- 用于電纜補償?shù)?±5% 電流感測 (CS) 輸出
- 充電下行端口 (CDP) 模式符合 USB 電池充電規范 1.2
- 自動專用充電端口 (DCP) 模式選擇：
- 短路模式符合 BC1.2 和 YD/T 1591-2009
- 2.7V 分壓器 3 模式
- 1.2V 模式
- 面向系統更新的 D+ 和 D– 客戶端模式
- D+ 和 D– VBUS 短路保護
- D+ 和 D– ±8kV 接觸放電和 ±15kV 空氣放電 ESD 額定值 (IEC 61000-4-2)
- UL 認證和 CB 認證正在審理中
- 運行結溫范圍：-40°C 至 125°C
- 16 引腳 3mm x 3mm 四方扁平無引線 (QFN) 封裝
2 應用
- USB 端口（主機和集線器）
- 壁式充電適配器
- 汽車售后加裝充電器
3 說明
TPS2549 器件是一款 USB 充電端口控制器和電源開關，其帶有可控制上行電源的電流感測輸出。該器件可使 USB 端口電壓維持在 5V 水平，即使
充電電流過大也依然有效。這對于 USB 電纜較長的系統而言至關重要，因為該系統在對便攜式設備進行快速充電的過程中會產生大幅壓降。
TP2549 47mΩ 電源開關具有兩個可選的可編程電流限值，可通過在相鄰端口承載高負載時提供較低電流限值來支持端口電源管理。這對于具有多個端口并且上行電源無法同時為所有端口提供滿載電流的系統而言至關重要。
DCP_Auto 方案通過檢測并選擇合適的 D+ 和 D– 設定與所連設備進行通信，以便在滿載電流條件下完成快速充電。集成的 CDP 檢測支持針對多數采用同步數據通信的便攜式設備進行快速充電，充電電流高達 1.5A。
獨特的客戶端模式功能允許將軟件更新為客戶端設備，同時在保持?jǐn)?shù)據線連接的情況下通過關閉內部電源開關來避免電源沖突。
此外，TPS2549 器件集成了針對 D+ 和 D- 的 VBUS 短路保護功能，可避免在 D+ 和/或 D- 與 VBUS 之間意外短路時造成損壞。為了節省應用空間，TPS2549 器件還集成了 ESD 保護功能，無需在 D+ 和 D- 上應用外部電路即可符合 IEC61000-4-2 標準。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS2549 | WQFN (16) | 3.00mm x 3.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

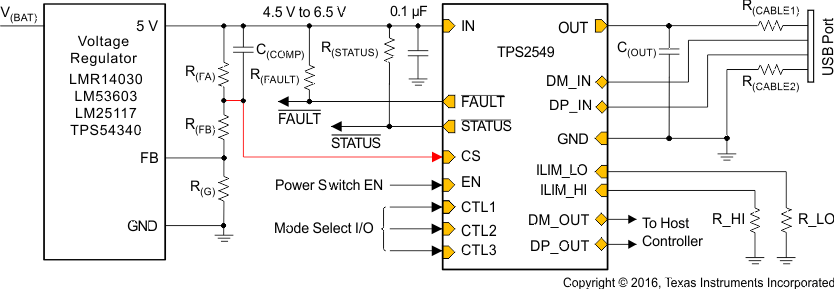

簡化電路原理圖
