1 特性

• 適用于汽車電子 應用
• 寬 V_CC 電壓范圍：3.5V 至 5.5V
• 40V 的最大輸出額定值
• 12 個功率 DMOS 晶體管輸出，
  V_CC = 5V 時的連續電流輸出達 50mA
• 熱關斷保護
• 針對多級的增強型級聯
• 所有寄存器由單一輸入清零
• 低功耗
• 緩開關時間（t_r和 t_f），這十分有助于減少電磁干擾 (EMI)
• 20 引腳薄型小外形尺寸 (TSSOP)-PW 封裝
• 20 引腳 DW 封裝

2 應用

• 儀表板
• 信號燈
• LED 照明和控制

3 說明

TLC6C5912-Q1 是一款單片、中等電壓、低電流電源 12 位移位寄存器，設計用于需要相對適量負載功率的系統（如 LED）中。

此器件包含一個 12 位串入、并出移位寄存器，此寄存器為一個 12 位 D 類存儲寄存器提供數據。移位和存儲寄存器之間的數據傳輸分別在移位寄存器時鐘 (SRCK) 和寄存器時鐘 (RCK) 的上升邊沿上發生。當移位寄存器清零 (CLR) 為高電平時，存儲寄存器將數據傳輸?shù)捷敵鼍彌_器 。一個CLR上的低電平將器件中的所有寄存器清零。將輸出使能 (G) 保持為高電平將把輸出緩沖器中的所有數據保存為低電平，并且所有漏極輸出關閉。保持G為低電平將使得來自存儲寄存器中的數據對于輸出緩沖器不可見。

當輸出緩沖器中的數據為低電平時，DMOS 晶體管的輸出被關閉。當數據為高電平時，DMOS 晶體管輸出具有電流吸收功能。串行輸出 (SER OUT) 在 SRCK 的下降沿隨時鐘移出器件，為級聯應用提供更多保持 時間。這對于時鐘信號可能出現偏移的應用、 放置位置相互不靠近的器件、 或者電磁干擾較大的系統而言可以提升性能。此器件內置有熱關斷保護。

輸出端為低側開漏 DMOS 晶體管，輸出額定電壓為 40V，V_CC = 5V 時擁有 50mA 的連續灌電流能力。電流限值隨著結溫上升而降低，從而提供額外的器件保護。該器件還提供高達 2000V 的 ESD 人體模型保護和 200V 的 ESD 機器模型保護。

TLC6C5912-Q1 的額定運行環境溫度范圍為 -40°C 至 125°C。

1. 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

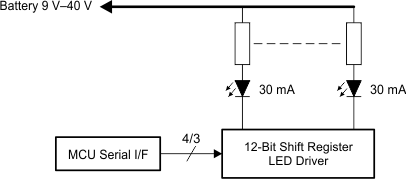

典型應用電路原理圖

4 修訂歷史記錄

Changes from B Revision (December 2015) to C Revision

• Changed r_DS(on) test condition from 50 mA to 20 mAGo
• 已添加接收文檔更新通知部分Go

Changes from A Revision (January 2013) to B Revision

• Added 引腳配置和功能部分，ESD 額定值表，特性 描述 部分，器件功能模式，應用和實施部分，電源相關建議部分，布局部分，器件和文檔支持部分以及機械、封裝和可訂購信息部分Go

Changes from * Revision (December 2012) to A Revision

• 已將器件狀態從“產品預覽”改為“量產數據”Go
