1 特性
- PurePath™HD 集成反饋提供：
- 1W 功率/4Ω 負載條件下的總諧波失真 (THD) 為 0.025%
- 電源抑制比 (PSRR) > 65dB（無輸入信號）
- （A 加權）信噪比 (SNR) > 105dB
- 用于控制 G 類電源的預鉗位輸出
- 通過使用 40mΩ 輸出金屬氧化物半導體場效應晶體管 (MOSFET) 減小了散熱器體積，滿輸出功率時效率 > 90%
- 總諧波失真+噪聲 (THD+N) 為 10% 時的輸出功率
- 150W/4Ω，橋接負載 (BTL) 立體聲配置
- 300W/2Ω，并行橋接負載 (PBTL) 單聲道配置
- 總諧波失真+噪聲 (THD+N) 為 10% 時的輸出功率
- 125W/4Ω，橋接負載 (BTL) 立體聲配置
- 250W/2Ω，并行橋接負載 (PBTL) 單聲道配置
- 啟動時無喀噠聲和噼啪聲
- 采用具有錯誤報告功能的自我保護設計，包含欠壓保護 (UVP)、過熱保護和短路保護
- 采用推薦的系統設計時，符合電磁干擾 (EMI) 標準
- 采用 44 引腳散熱薄型小外形尺寸 (HTSSOP) (DDV) 封裝，減小了電路板尺寸
2 應用
- 藍光碟™和 DVD 接收器
- 高功率條形音響
- 有源超低音揚聲器和有源揚聲器
- 微型 Combo 系統
3 說明
TAS5624A 器件是一款基于 TAS5614A 的散熱增強型 D 類功率放大器，其使用大型 MOSFET 提升功率效率，并采用新型柵極驅動方案降低空閑狀態下和輸出信號較低時的損耗，從而減小散熱器尺寸。
該器件可使用獨特的預鉗位輸出信號來控制 G 類電源。這一優勢與 TAS5624A 的低空閑損耗和高功率效率相結合，可實現行業領先水平的效率，從而確保構建超級“綠色”系統。
TAS5624A 使用恒定電壓增益。內部匹配的增益電阻保證了器件能夠擁有較高的電源抑制比，從而使輸出電壓只取決于音頻輸入電壓，不受任何電源的影響。
TAS5624A 的高集成度使得放大器易于使用；另外，使用 TI 的參考原理圖和 PCB 布局縮短了設計時間。TAS5624A 采用節省空間的表面貼裝 44 引腳 HTSSOP 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TAS5624A | HTSSOP (44) | 14.00mm x 6.10mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

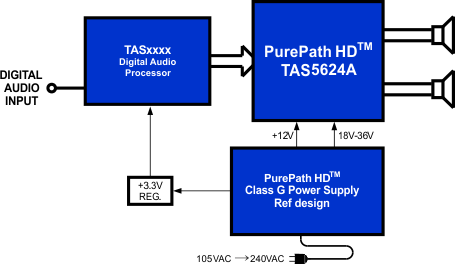

TAS5624A 典型應用框圖
4 修訂歷史記錄
Changes from * Revision (May 2012) to A Revision
- 已添加 ESD 額定值表，特性 描述部分，器件功能模式，應用和實施部分，電源相關建議部分，布局部分，器件和文檔支持部分以及機械、封裝和可訂購信息部分。Go
