ZHCSAR9I January 2011 – December 2014 LMP91000
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3 Feature Description
- 7.4 Device Functional Modes
- 7.5 Programming
- 7.6 Registers Maps
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- NHL|14
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- 典型值，TA=25°C
- 電源電壓：2.7V 至 5.25V
- 電源電流（使用時間內的平均值）< 10µA
- 電池調節電流高達 10mA
- 參比電極偏置電流 (85°C) 900pA（最大值）
- 輸出驅動電流 750µA
- 與大多數化學電池對接的完整穩壓器電路
- 可編程電池偏置電壓
- 低偏置電壓漂移
- 可編程互阻放大器 (TIA) 增益 2.75kΩ 至 350kΩ
- 灌電流和拉電流能力
- I2C 兼容數字接口
- 環境工作溫度范圍 -40°C 至 85°C
- 14 引腳晶圓級小外形無引線 (WSON) 封裝
- 由 WEBENCH® 傳感器 AFE 設計工具提供支持
2 應用
- 化學成分識別
- 電流計應用
- 電化學血糖儀
3 說明
LMP91000 是一款可編程模擬前端 (AFE)，適用于微功耗電化學感測應用。 它可提供傳感器與微控制器之間的完整信號路徑解決方案，此方案能夠生成與電池電流成比例的輸出電壓。 LMP91000 的可編程性使它能夠通過一個與多個離散解決方案相對的單一設計支持多種電化學傳感器，例如，3 導線有毒氣體傳感器和 2 導線原電池型傳感器。 LMP91000 支持 0.5nA/ppm 至 9500nA/ppm 范圍內的氣體靈敏度。 它還可實現 5µA 至 750µA 滿量程電流范圍的簡單轉換。
LMP91000 的可調節電池偏置和互阻抗放大器 (TIA) 增益可通過 I2C 接口編程。 I2C 接口也可用于傳感器診斷。 集成溫度傳感器可由用戶通過 VOUT 引腳讀取，并且可被用于提供額外信號校正（單位：µC），或者被監控以驗證傳感器的溫度情況。
LMP91000 經過優化，適用于微功耗應用，工作電壓范圍為 2.7V 至 5.25V?？偭骱牡陀?10μA。 可通過關閉 TIA 放大器以及使用一個內部開關將參比電極與工作電極短接來進一步節能。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LMP91000 | WSON (14) | 4.00mm x 4.00mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

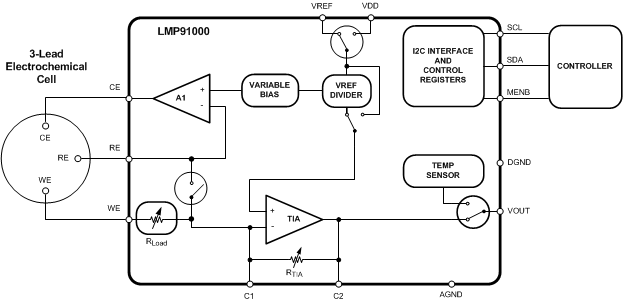

簡化應用電路原理圖
