在當今不斷發展的工業世界中，改善流程、質量和一致性需要從實現自動化開始。系統監控設備（例如現場發送器）的發展使工廠的生產更加高效和可靠。環路供電式現場發送器是一種傳感器類型，使用兩線制 4-20mA 總線為設備供電并與之通信。這樣就不需要額外的接線和元件來單獨為系統供電，因此可以節省工廠的材料和安裝成本。

現場發送器包括傳感器、發送器，在某些情況下還包括隔離器。當傳感器能夠以電氣方式連接到不同于環路電源的電壓電位時，便需要隔離。整個系統采用 4-20mA 供電電流，因此零標度值決定了系統的最大預算，約為 3.3mA。任何元件（包括隔離器）的節能效果都可以傳導到系統中，從而實現更大程度的終端產品差異化。圖 1 展示了一個典型的方框圖，其中包含系統通信總線和供電電流流向。

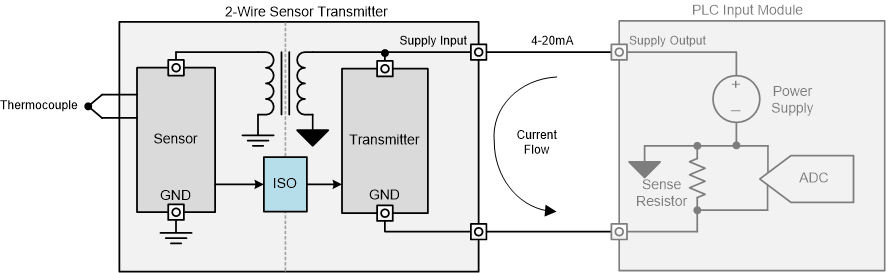

圖 1-1 具有 PLC 輸入模塊的環路供電式現場發送器

對于過程自動化終端設備的設計人員而言，在 4-20mA 回路供電式現場發送器中實現隔離會是一項挑戰。這些系統需要嚴格的功率預算，因此應做出相應的決策以權衡性能與功能。設計人員可能會擔心，集成式隔離會占用布板空間，同時還會從系統的其他重要模塊中奪走大量功率，從而可能限制設備性能。但是，數字隔離技術的進步使功耗降低了一個數量級，并增加了隔離器通道密度，從而使設計人員在設計傳感器系統時具有更多靈活性。

從歷史上看，唯一可用的低功率隔離選件是脈沖變壓器或光耦合器。在這些隔離解決方案中，每個通道可消耗 500μA 至 1mA 的電流，迫使設計人員將跨隔離柵的通信線路數量減至最低，或減慢數據傳輸速度。可能會使用第二個微控制器 (MCU) 之類的其他元件減少跨隔離柵的通信線路，這會進一步消耗更多有限的功率預算。在這些解決方案中，由于隔離線路過少，會將通信速度以及某些情況下的數據傳輸速率限制到單一方向。圖 2 所示的一個典型實現方案使用脈沖變壓器作為單向解決方案，在現場發送器中實現隔離，并使用附加的 MCU 將隔離式數據接口轉換為單線。

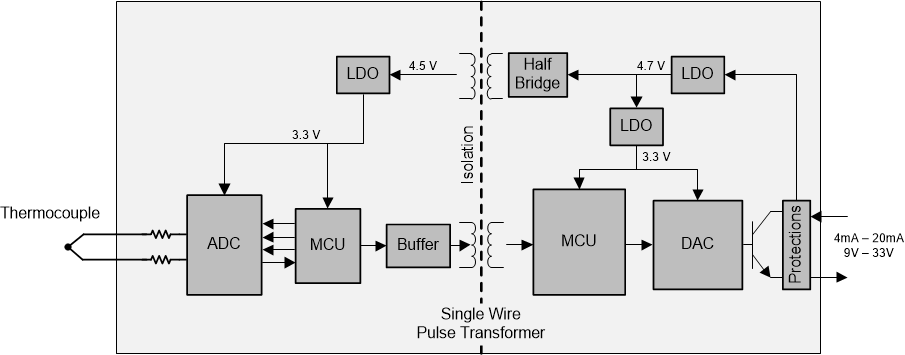

圖 1-2 現場發送器 - 用于數據隔離的單通道脈沖變壓器

德州儀器 (TI) 的 ISO70xx 數字隔離器系列在小型 8 引腳 D 和 16 引腳 DBQ 封裝中集成了兩至四個超低功耗數字隔離器通道。此器件根據 UL1577 提供高達 3.0kVrms 的隔離額定值，并根據 VDE 提供 400Vrms 的隔離工作電壓。在環路供電式現場發送器中，ISO70xx 系列可用于替代光耦合器或脈沖變壓器，并減小了功耗和封裝尺寸。圖 3 所示為現場發送器中使用的四通道 ISO7041 的一個示例。

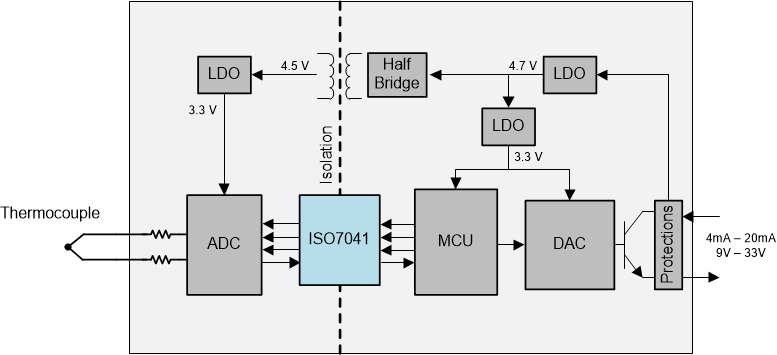

圖 1-3 現場發送器 - 用于多通道和雙向數據隔離的 ISO7041

在現場發送器中使用數字隔離器的好處：

• 功率可擴展性：ISO7041 的功率隨數據傳輸速率而定，如圖 4 所示。在 10kbps 的速率下，所有四個通道的總功耗低于 20μA。節省的功率可以分配給傳感器，從而提高系統的準確性或精度。

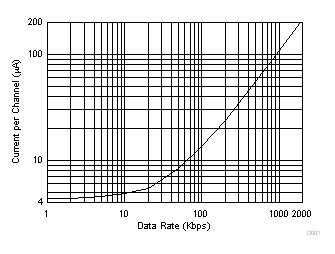

  圖 1-4 ISO7041 單通道功率與數據速率間的關系
• 提高數據吞吐量：四個數字隔離器通道能夠以高達 2Mbps 的速度運行，同時以極低的功耗輕松實現雙向通信。這種靈活性使設計人員可以重新考慮和重新設計傳感器與發送器之間的數據傳輸方式。
• 更寬泛的溫度范圍：ISO7021 和 ISO7041 的額定溫度范圍是 -55°C 至 125°C，而大多數光耦合器的最高額定溫度為 85°C。市場上有一些額定溫度為 105°C 的光耦合器，但價格較高。
• 解決方案尺寸更?。河糜跀?shù)據隔離的單通道脈沖變壓器需要最大 50mm² 的電路板表面積，另外還需要 5mm 的高度。光耦合器設計占用相似的電路板面積甚至更大的面積，具體取決于數據線路的數量。采用 16 引腳 DBQ 封裝的 ISO7041 在高度要求為 2.5mm 的 17.5mm² 面積上提供四個數據隔離通道?？傮w而言，數字隔離器解決方案是更緊湊的設計，采用更低的封裝高度。
• 穩定性和可靠性：ISO70xx 使用 TI 的電容隔離技術，其中由 SiO₂ 電介質制成的高壓電容器可提供高水平的隔離。高壓電容器采用良好控制的半導體工藝制造，并且零件之間的差異非常小。另外，隔離柵的壽命由時間相關電介質擊穿 (TDDB) 技術準確定義。光耦合器具有很大的制造不確定性，并且沒有明確而標準的方法來計算器件壽命。

多年來，在 4-20mA 環路供電式現場發送器中，在傳感器與發送器之間實現數據隔離的唯一節能方式是使用單個脈沖變壓器。后來，低速光電耦合器解決方案以足夠的功率預算取代了脈沖變壓器。現在，可使用超低功耗數字隔離器以極低的功率水平在傳感器和發送器之間實現數據隔離。ISO70xx 是實現電隔離的低功耗技術的最新版本。有關 TI 隔離技術的更深入介紹，請參閱《實現高質量和可靠的高電壓信號隔離》白皮書。ISO70xx 數字隔離器的尺寸、可擴展性、技術可靠性以及超低功耗特性使其成為功耗受限設計的最佳選擇。
