ZHCA692D december 2016 – april 2023 INA240 , INA240-Q1 , INA253 , INA253-Q1 , INA254 , INA280 , INA280-Q1 , INA281 , INA281-Q1 , INA290 , INA290-Q1 , INA293 , INA293-Q1
1 TI 技術手冊
半導體行業一直在尋求技術改進，從而能夠?qū)崿F(xiàn)功率密度更高的系統。H 橋便是此種電路。如圖 1 中所示，H 橋是由 4 個連接在負載之間的 FET 晶體管組成的簡單電路。當需要控制和管理從電源到負載的電流方向時，通常使用 H 橋。如果是高感性負載，通過控制 H 橋，存儲在負載中的能量也能安全地放電到接地。H 橋電路通常用于電機控制、DC/DC 轉換器、音頻子系統和 LED 照明控制，從而使系統更安全，更可靠。由硅 FET 晶體管組成的 H 橋通?？蓪?shí)現 95% 以上的效率，而 GaN FET 晶體管允許效率超過 99% 。效率更商的 H 橋與電流檢測放大器相結合，以監控、管理和控制負載電流，從而提升安全性、可靠性并全面提高終端設備的功效。

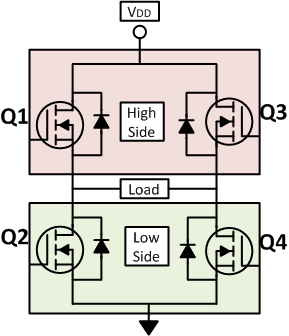

圖 1 H 橋電路全 H 橋電路配置和控制
可通過打開和關閉 FET 來控制 H 橋。脈寬調制 (PWM) 方案是一種用于創建不同波形以控制電流流動的有效方法。通過控制 PWM 波形的占空比，可有效地控制流入負載的電流。圖 2 所示為具有不同占空比的 PWM 波形。通過調節 PWM 發生器的占空比，可精確控制流入負載的輸出電流。
圖 2 H 橋的脈寬調制方案在使用 PWM 波形控制 H 橋時，必須進行仔細考慮，從而確保電池與接地之間不會發生直接短路。例如，在圖 1 中，不要同時打開 Q1 和 Q2。這種情況會造成高電流擊穿，從而可能損壞相應的電子驅動電路。表 1 介紹了全 H 橋控制的可能狀態。
| Q1 | Q2 | Q3 | Q4 | 負載狀態 |
|---|---|---|---|---|
| 打開 | 關閉 | 關閉 | 打開 | 電流從 H 橋流向負載 |
| 關閉 | 打開 | 打開 | 關閉 | 流入負載的電流方向相反 |
| 關閉 | 打開 | 關閉 | 打開 | 為負載向接地放電提供安全路徑 |
| 打開 | 關閉 | 打開 | 關閉 | 再循壞電流存儲在負載中 |
| 關閉 | 打開 | 關閉 | 打開 | 再循壞電流存儲在負載中 |
| 打開 | 打開 | 關閉 | 關閉 | 電池對接地短路 |
| 關閉 | 關閉 | 打開 | 打開 | 電池對接地短路 |
| 打開 | 打開 | 打開 | 打開 | 電池對地短路 |
用于電機控制的 H 橋中的電流測量
全 H 橋電機控制中的雙向電流檢測對于監控和控制系統的安全性和可靠性至關重要。精確測量 H 橋中的電流可精確地控制電機的扭矩或在步進電機中精確地設置位置。
圖 3 描述了 H 橋中常用的高側、內嵌式和低側電流測量位置。由于電機是高電感型電機，因此 PWM 輸出從低電平到高電平切換期間趨于發生過沖，而從高電平到低電平切換期間趨于發生下沖。放大器的過沖和下沖特征對于選擇正確元件非常重要。電流檢測放大器能夠承受過沖和下沖條件、響應速度快并且能夠滿足電感系統的嚴苛要求至關重要。通過向系統提供有價值的電流檢測數據，有助于檢測電機或其他電感系統特性的異常，從而防止過早出現故障。
表 2 描述了在 H 橋中的多個位置測量電流的優點和缺點。

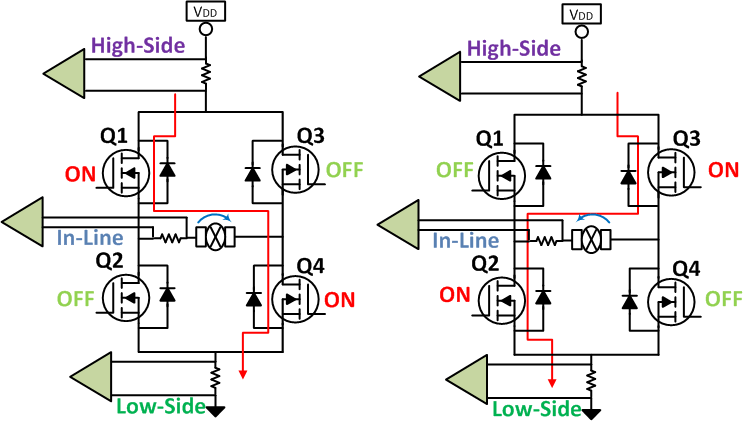

圖 3 H 橋控制系統中的電流檢測位置| 電流測量 | 優點 | 缺點 |
|---|---|---|
| 高側 | 檢測電池的短路負載以進行診斷 | 高壓共模放大器 |
| 內嵌 | 直接測量電機電流，低帶寬放大器 | 高 dv/dt 信號。PWM 趨穩時間 |
| 低側 | 低成本，低共模電壓 | 無法檢測短路負載 |
INA240 電流檢測放大器可在共模電壓為 –4V 至 80V 下工作。在 H 橋應用中，無論測量位置是在高側、線內還是低側，都可以使用 INA240。低失調電壓 (25μV) 和低電壓溫漂 (0.25μV/°C) 以及低增益誤差 (0.2%) 和增益漂移 (2.5ppm/°C) 相結合使其適用于精確測量，而不受系統溫度的影響。除了高性能直流規格之外，INA240 還設計用于運行并抑制 dv/dt 瞬態，從而支持在線內測量位置上進行實時負載電流測量。線內檢測的系統級優勢是通過降低閉環控制系統對處理功率的要求來實現更高的功率密度。
備選器件建議
INA241 是一款超精密模擬電流檢測放大器。INA241 可用于高壓雙向應用，配置有 1MHz 帶寬，從而在 H 橋應用內提供快速響應時間和精密的線內測量。INA241 可以在 –5V 至 110V 的共模電壓下測量電流，并能承受 –20V 至 120V 之間的電壓。
INA253 或 INA254 器件是超精密電流檢測放大器，具有集成式低電感、精密 2mΩ 或 400μΩ 分流器，精度為 0.1% 或 0.5%，溫漂小于 15ppm/°C。INA253 限于在 TA = 85°C 時需要 < ±15A 連續電流的應用，而 INA254 限于在 TA = 85°C 時需要 < ±50A 連續電流的應用。INA253 和 INA254 集成式分流器在內部通過開爾文連接方式連接到 INA240 放大器。INA253 和 INA254 器件提供了 INA240 放大器的性能優勢，并具有精密分流器，可實現小于 0.2% 的未校準總系統增益精度。
INA281 可用于高電壓應用，例如電機中的高側電流檢測。INA281 可在 –4V 至 110V 的共模電壓下測量電流并承受 –20V 至 120V 的電壓，因此該器件適用于電壓具有負擺幅的各種應用。
低側檢測的一個選項為 INA381，這是一個成本經過優化的電流檢測放大器，具有集成比較器，用于減小 PCB 占用空間并簡化設計。
