ZHCUD18 April 2025 AM2612
2.9.7 ADC 和 DAC
AM261x controlSOM 支持 18 條 ADC 信號通道，這些通道從 AM261x SoC 映射并端接到 SOM HD 連接器 J1。
帶 _P 和 _N 后綴的信號作為差動對路由。對于 ADC0，這兩個對是 AIN2/AIN3 和 AIN4/AIN5。對于 ADC1 和 ADC2，這兩個對是 AIN0/1 和 AIN2/3。
圖 2-22 ADC SOM 連接采用一個多路復用器 (TMUX1136DQAR) 來決定 ADC 信號傳入和傳出 SOM HD 連接器的路由。
表 2-13 ADC 多路復用器選擇邏輯
| 多路復用器選擇信號 | 條件 | 功能 | 說明 |
|---|---|---|---|
| ADC0_AIN0/DAC_OUT_MUX_SEL | SEL 信號高電平 | S1A → D1 | 選擇 ADC0_AIN0 |
| SEL 信號低電平 | S1B → D1 | 已選擇 DAC_OUT |
ADC 開關
采用三個開關來配置 ADC 和 DAC 的基準電壓。有關板載開關配置，請參閱 圖 2-24。
圖 2-23 ADC 開關路由- VREF 開關 (S1) 是一個單極雙擲開關，用于控制 ADC 和 DAC 使用哪個 1.8V 基準。表 2-14 VREF 開關
VREF 開關位置 基準選擇 引腳 1-2（左側開關向上） EXT_VREF1 = PMIC LDO4 1.8V 基準 (1V8_LDO4) 引腳 2-3（左側開關向下） EXT_VREF1 = SOM HD 連接器 VREF 引腳 4-5（右側開關向上） EXT_VREF2 = PMIC_LDO4 1.8V 基準 (1V8_LDO4) 引腳 5-6（右側開關向下） EXT_VREF2 = SOM HD 連接器 VREF - DAC VREF 開關 (S2) 是一個單刀雙擲開關，用于控制 AM261x SoC 的 DAC VREF 輸入。表 2-15 DAC VREF 開關
DAC VREF 開關位置 基準選擇 引腳 1-2（左側） AM261x 片上 LDO 引腳 2-3（右側） VREF 開關輸出 (EXT_VREF2) - ADC VREF 開關 (S4) 包含兩個單極雙擲開關，用于控制 AM263Px SoC 的 ADC VREF 輸入。注： S4.1 必須處于引腳 1-2 位置，S4.2 必須處于引腳 4-5 位置，以便 AM261x MCU+ SDK ADC 示例正常工作。表 2-16 ADC VREF 開關
ADC VREF 開關位置 基準選擇 引腳 1-2（左側開關向上） 開路 - 允許使用 AM261x 片上 LDO 基準 引腳 2-3（左側開關向下） VREF 開關輸出 (EXT_VREF1) 引腳 4-5（右側開關向上） 開路 - 允許使用 AM261x 片上 LDO 基準 Pin 5-6（右側開關向下）3 VREF 開關輸出 (EXT_VREF2)

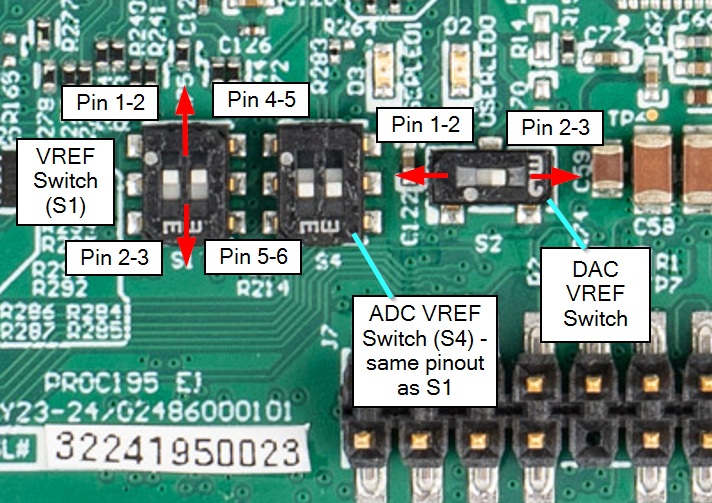

圖 2-24 ADC、DAC VREF 開關配置
