ZHCUB00 april 2023
2.2 在默認設置下運行 THVD24X2VEVM
該 EVM 開箱即用，在通電后可將 THVD2452V 作為全雙工 RS-485 收發器運行。器件引腳分為四個不同的組：單端通信引腳、差分通信引腳、電源引腳和控制引腳。上一節 節 2.1深入討論了電源引腳，本節將介紹其他三種類型的引腳。
單端通信引腳直接通過相應的跳線連接到單端總線。這些引腳是“R”和“D”引腳，分別表示 RX 和 TX 單端數據。R 以 J6 為基準，D 以 J16 為基準。J6 和 J16 是 EVM 的信號連接點。
該 EVM 板支持兩個控制信號：使能引腳和壓擺率控制引腳。使能引腳包括一個高電平有效驅動器使能 (DE) 引腳和一個低電平有效接收器使能 (/RE) 引腳。這些引腳分別通過跳線 J11 和 J12 進行訪問。壓擺率限制引腳 (SLR) 是一個二進制輸入，它可以實現壓擺率限制，以降低數據速率為代價來減少器件的輻射。SLR 引腳可以通過跳線 J20 進行訪問。
最后一組信號，即差分總線引腳，是引腳 A、B、Y、和 Z。A 和 B 引腳是連接到端子塊 J10 的差分接收器引腳。如圖 2-1 所示，當電路板的左上角為 J6 時，J10 的第 2 個和第 3 個引腳分別為 A 和 B。Y 和 Z 是連接到端子塊 J13 的差分驅動器引腳。使用圖 2-1 所示的相同方向時，J13 的第 2 個和第 3 個引腳分別為差分驅動器引腳 Z 和 Y。

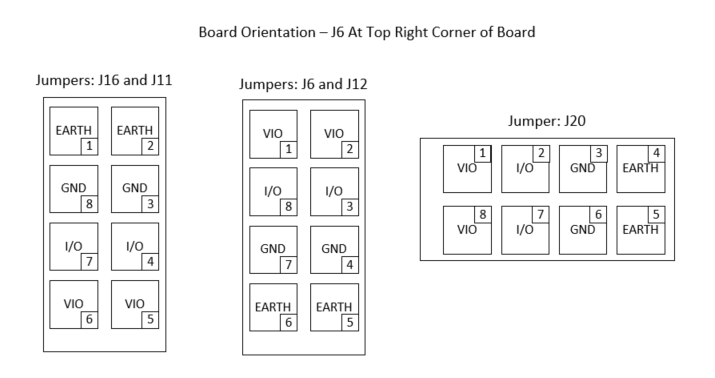

大多數信號輸入都使用 2x4 接頭。每個跳線都有一個連接 I/O、GND、VIO 和 EARTH（如果存在）的特定映射。
圖 2-1 跳線映射| 跳線名稱 | 信號 – 跳線引腳 | 注釋 |
|---|---|---|
| J6 | R – J6 引腳 3 或 8 | 接收數據 – 為了保持恒定的高電平或低電平，應將 J6 I/O 引腳分流至 VIO 或 GND |
| J11 | /RE – J11 引腳 4 或 7 | /RE – 如果僅使用一種模式，則將 J11 I/O 引腳分流至 VIO 或 GND |
| J12 | DE – J12 引腳 3 或 8 | DE – 如果僅使用一種模式，則將 J12 I/O 引腳分流至 VIO 或 GND |
| J16 | D – J16 引腳 4 或 7 | D – 為了保持恒定的高電平或低電平，應將 J16 I/O 引腳分流至 VCC 或 GND |
| J20 | SLR – 引腳 2 或 7 | 將 J20 上的 I/O 引腳分流至高電平（SLR 有效）或低電平（SLR 禁用） |
| J10 | 引腳 2：A，引腳 3：B | 差分總線輸入端子 |
| J13 | 引腳 2：Z；引腳 3：Y | 差分總線輸出端子 |
| J1 | 不適用 | 對于單電源應用，保持懸空。如果使用雙電源，則連接數字電源 |
| J2 | 不適用 | 將 VCC 連接到 J2 |
| J7 | 不適用 | 單電源分流 雙電源開路 |
