ZHCUAK2 April 2021 TPS92682-Q1
4.3 故障
TPS92682-Q1 包括各種故障處理和診斷特性。圖 4-7 和圖 4-8 顯示了針對 CC SEPIC 通道的 LED 短路和 LED 開路保護。
如圖 4-7 所示，當 LED 負載發生短路時，將觸發欠壓保護（如果啟用了 UV 故障保護），COMP 引腳將下拉至低電平，相關通道將關閉。該通道在編程的主故障計時器 (MFT) 時間內保持關閉狀態。當 MFT 計數完成時，通道將執行軟啟動序列。CC SEPIC 可調節流入輸出短路的輸出電流。如果輸出端持續短路，則在軟啟動斜坡完成時觸發 UV 故障。軟啟動斜坡期間會禁用 UV。如果輸出短路消失，控制器將繼續調節流入輸出端 LED 的電流。在圖 4-7 所示的測試中已移除輸出 PFET。
如圖 4-8 所示，當發生 LED 負載開路時，負載電壓會增加到高于編程的過壓 (OV) 閾值，并且相關通道會關閉。該通道保持關閉狀態，直到負載電壓降至 OV 遲滯值以下，此時該通道將執行軟啟動序列。可通過對 OV 寄存器進行編程并調整連接到 FB2/OV2 引腳的電阻分壓器來設置 OV 閾值。

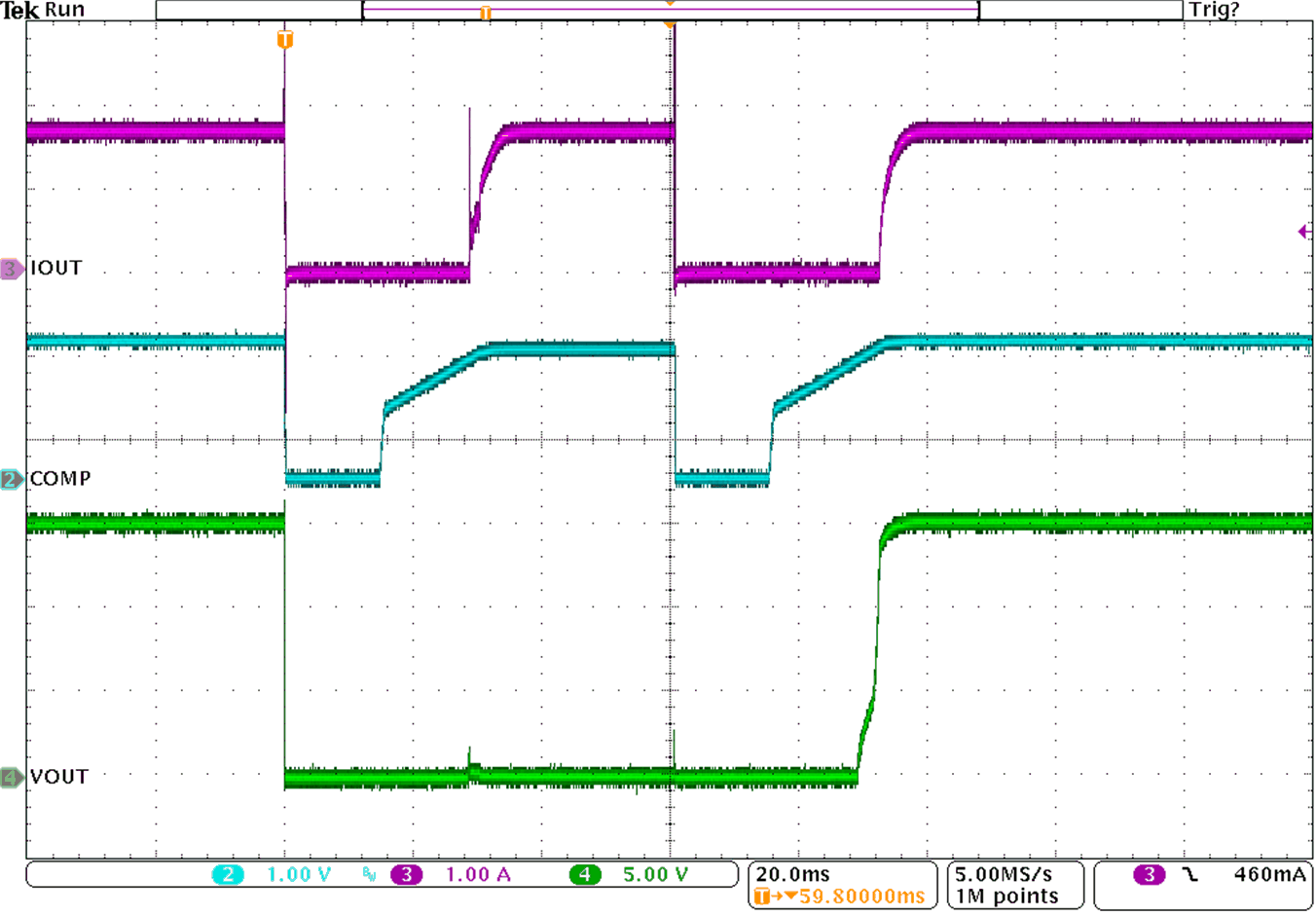

圖 4-7 CC SEPIC LED 輸出短路
圖 4-8 CC SEPIC LED 開路和過壓保護
