ZHCUAH0B May 2015 – August 2021 TPS544B25 , TPS544C25

9 Fusion GUI

圖 9-1 Fusion 啟動時顯示的第一個窗口

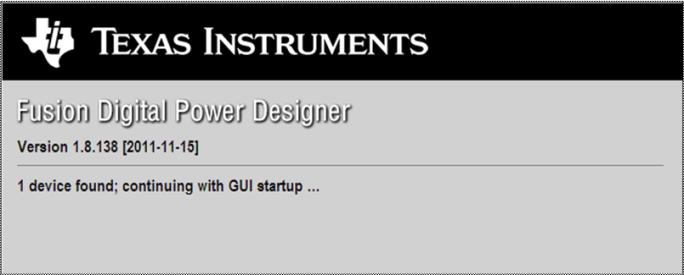

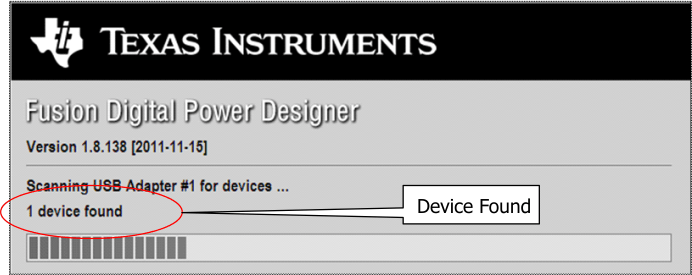

圖 9-2 成功掃描找到器件

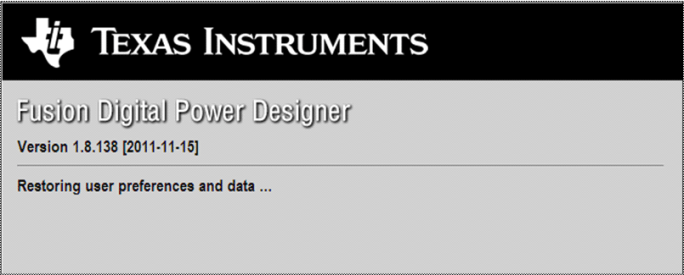

圖 9-3 軟件啟動中

圖 9-4 軟件啟動中

下一個屏幕用于配置以下各項（圖 9-5）：

OV 和 UV 故障及警告限值
OC 故障和 OC 警告限值
OT 故障和 OT 警告限值
故障響應
UVLO
開/關配置
時序控制
V_OUT 命令電壓

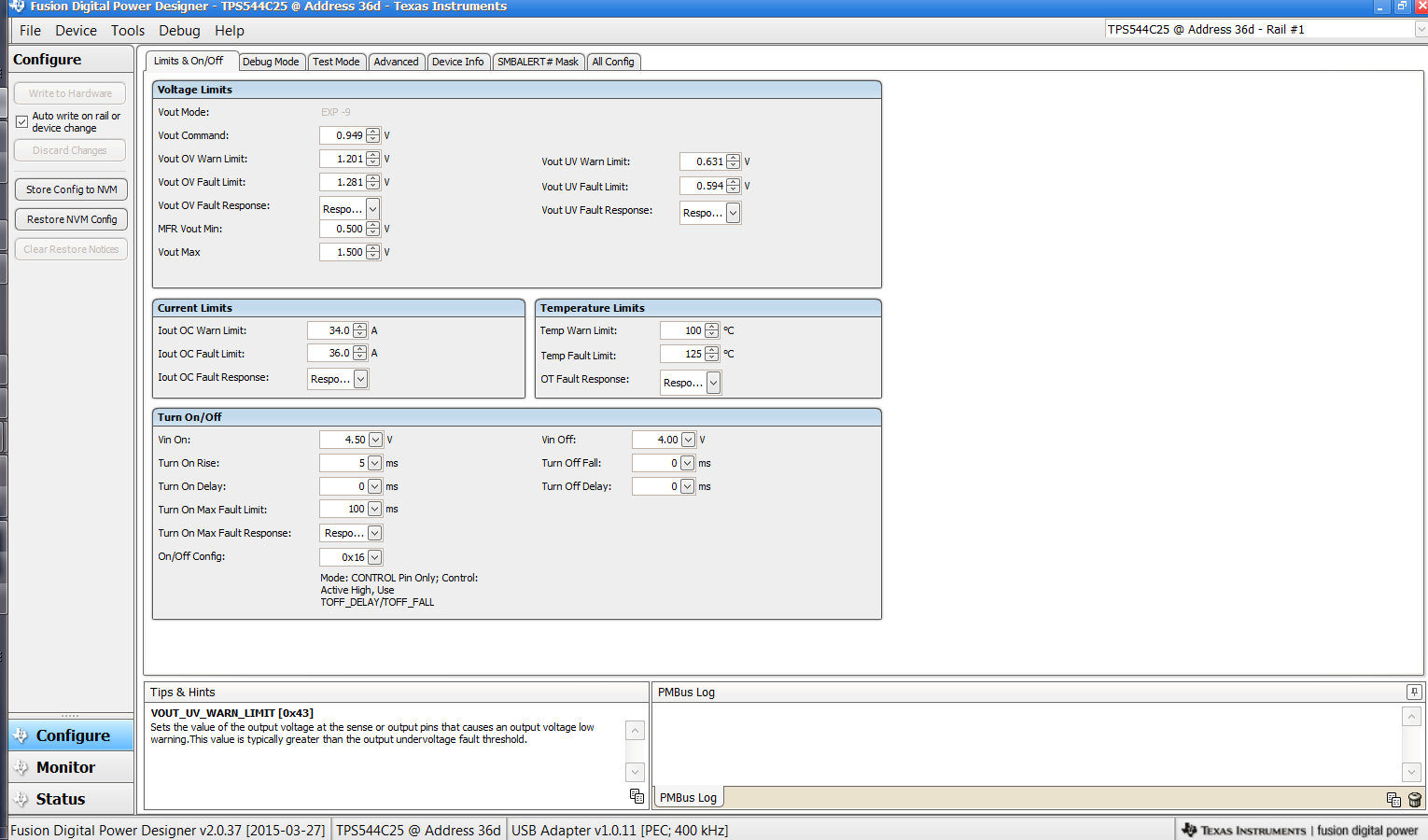

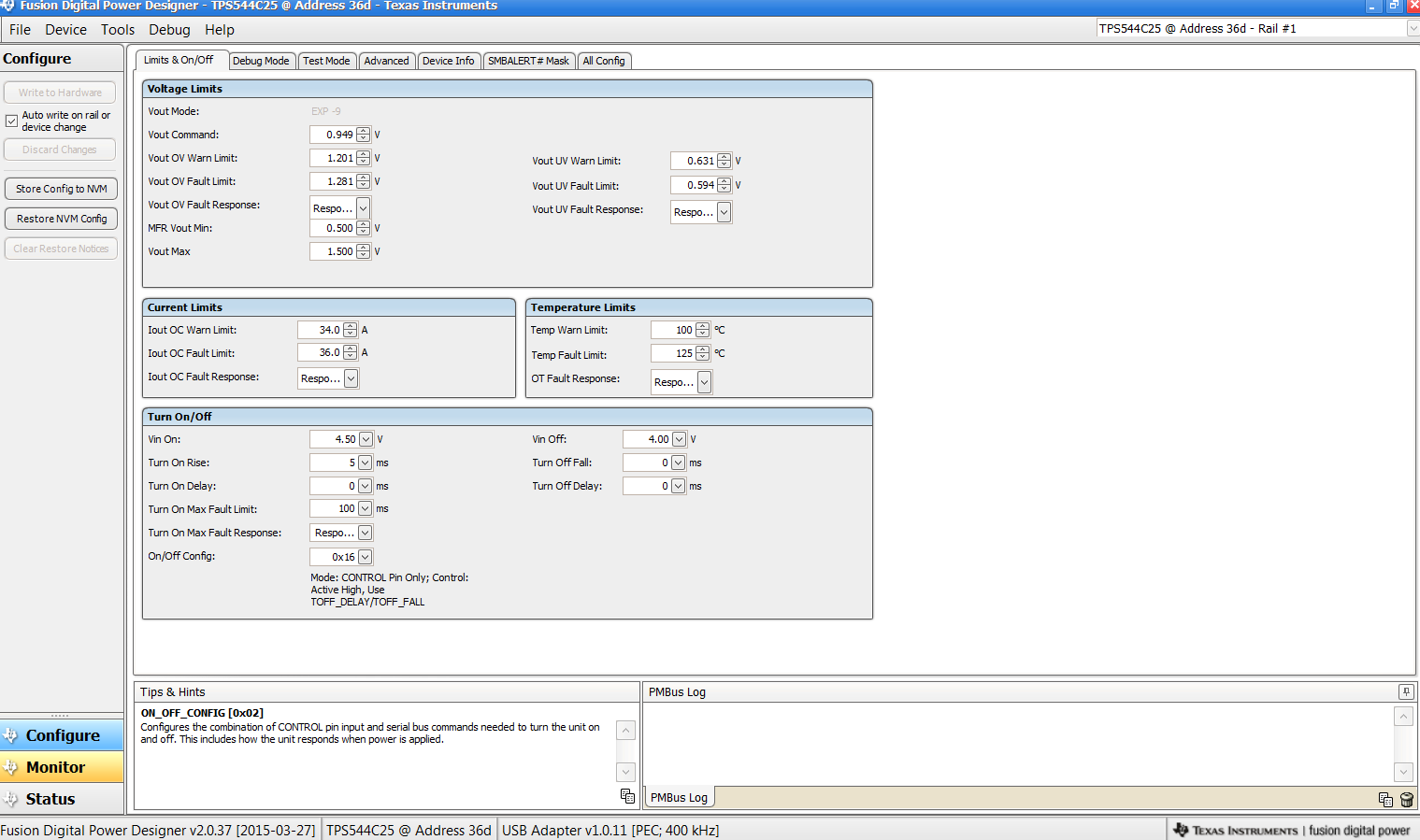

圖 9-5 成功啟動后顯示的第一個屏幕 - 配置：限值與開/關

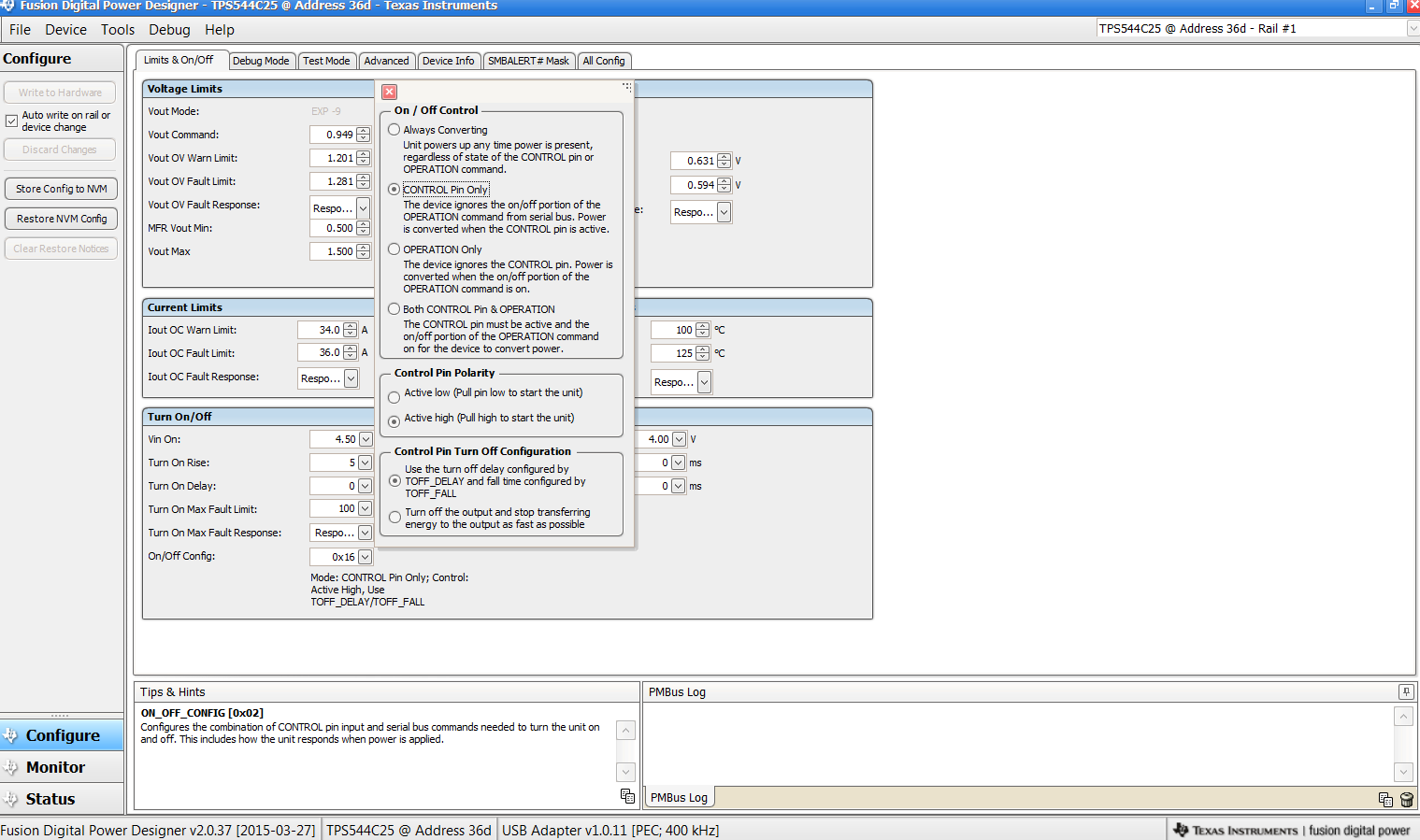

更改開/關配置時，系統會打開一個彈出窗口，其中包括選項的詳細信息（圖 9-6）。

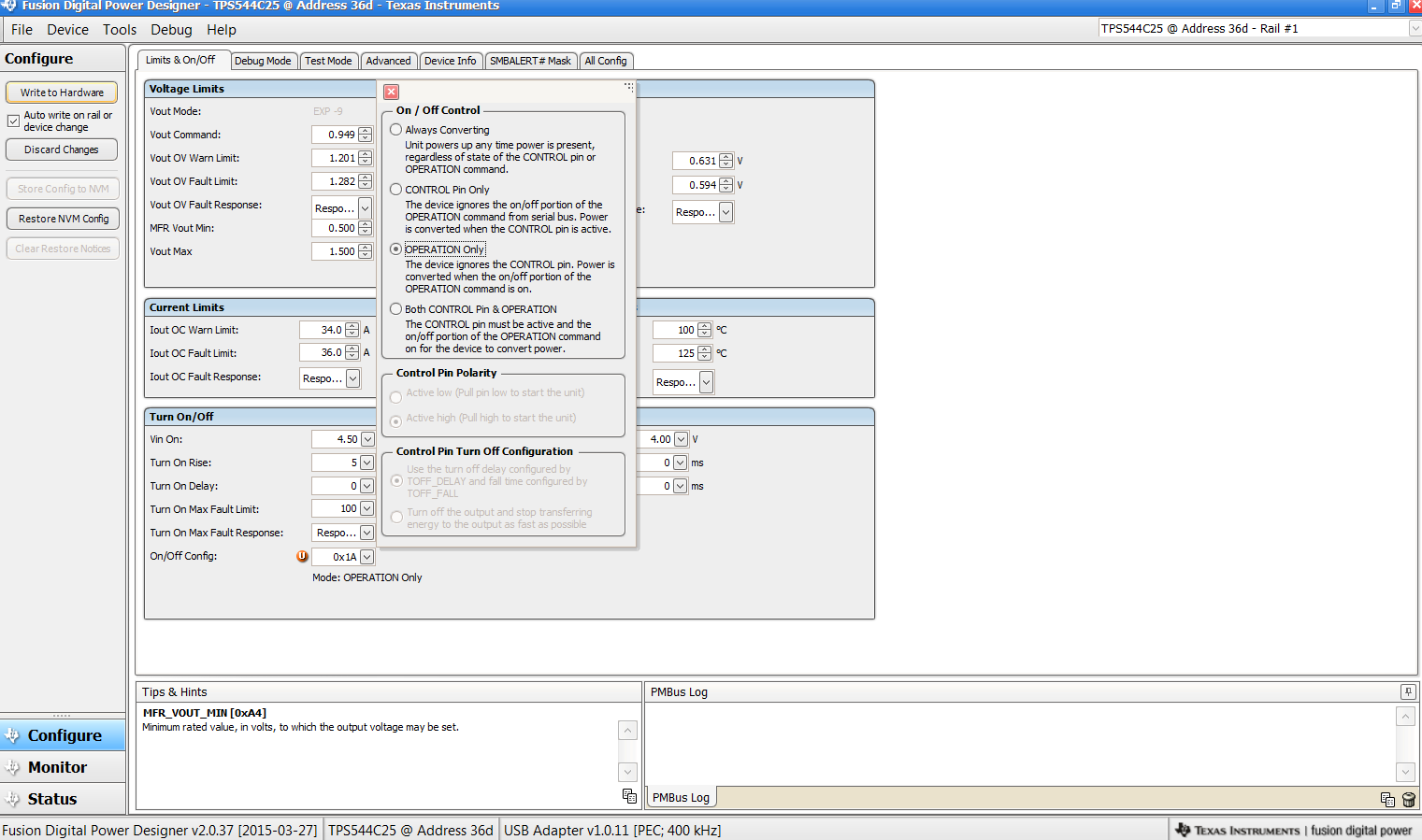

圖 9-6 配置：限值和開/關 - 開/關配置彈出窗口

選擇更改后，會顯示橙色 U 圖標，以提供 Undo Change 選項。在選擇 Write to Hardware 或 Store Config to NVM 后會保留更改。選擇 Write to Hardware 時，更改會存儲到易失性存儲器，并會在輸入下電上電時默認恢復為以前的設置。選擇 Store Config to NVM 時，更改會存儲到非易失性存儲器并成為新的默認設置（圖 9-7）。

圖 9-7 配置：限值和開/關 - 開/關配置彈出窗口及更改

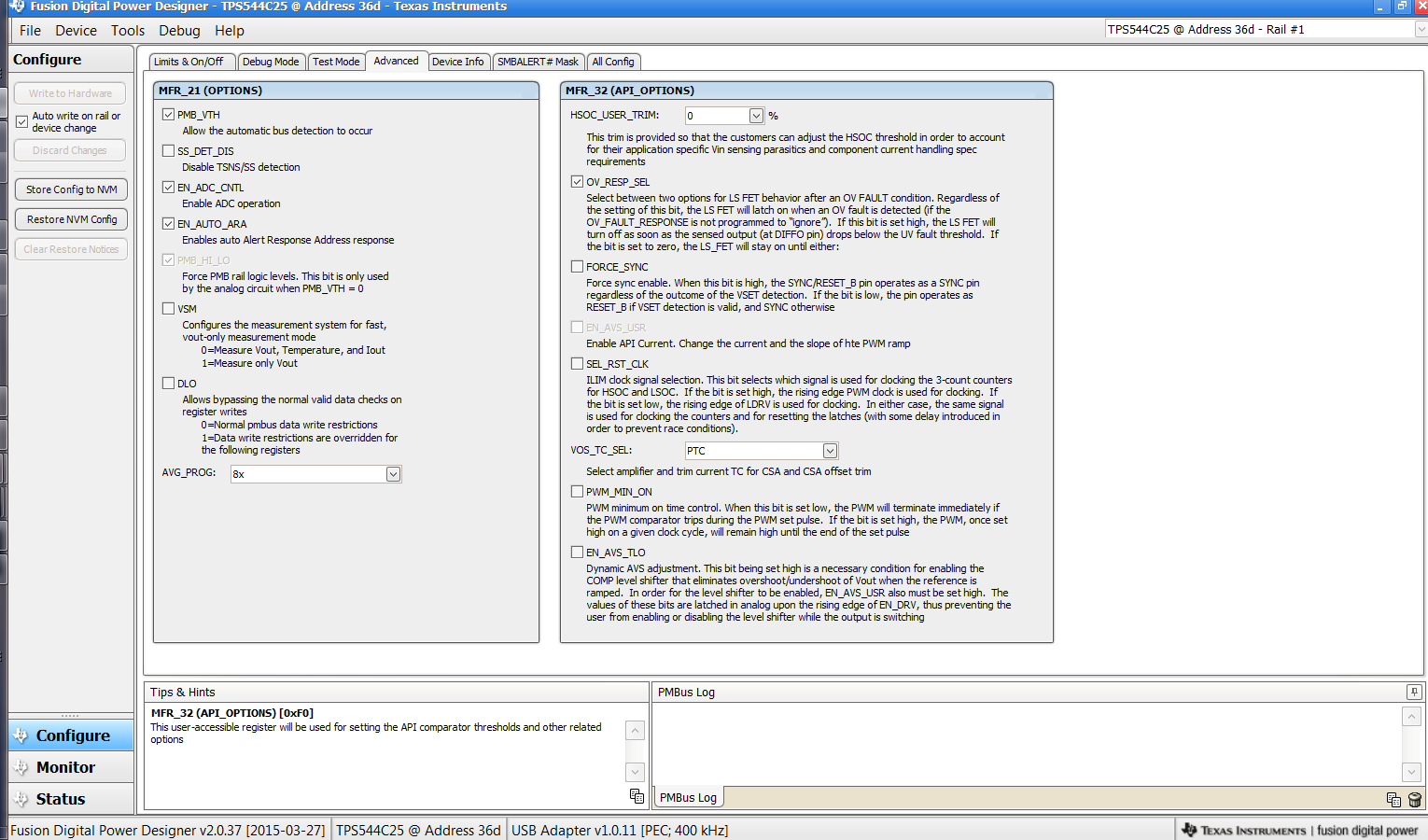

使用“Advanced”標簽來配置以下各項（圖 9-8）：

E5h 選項 (MFR_SPECIFIC_21)
F0h MISC_CONFIG_OPTIONS 選項 (MFR_SPECIFIC_32)

圖 9-8 配置：高級

器件信息、“User Scratch Pad”、“Write Protection”選項，以及“Vout Scale Loop”、“Vout Transition Rate”和“Iout Offset”的配置可以在“Device Info”標簽（圖 9-9）中找到?？赏ㄟ^鍵入或滾動瀏覽來為 I_OUT 偏移量輸入新值。I_OUT 校準偏移量范圍為 -4A 至 3.9375A，分辨率階躍為 62.5mA。如果鍵入的值在提供的離散步長之間，則鍵入的值不會更改，但會保留最近的離散步長。Fusion GUI 會在重新啟動時顯示實際步長。

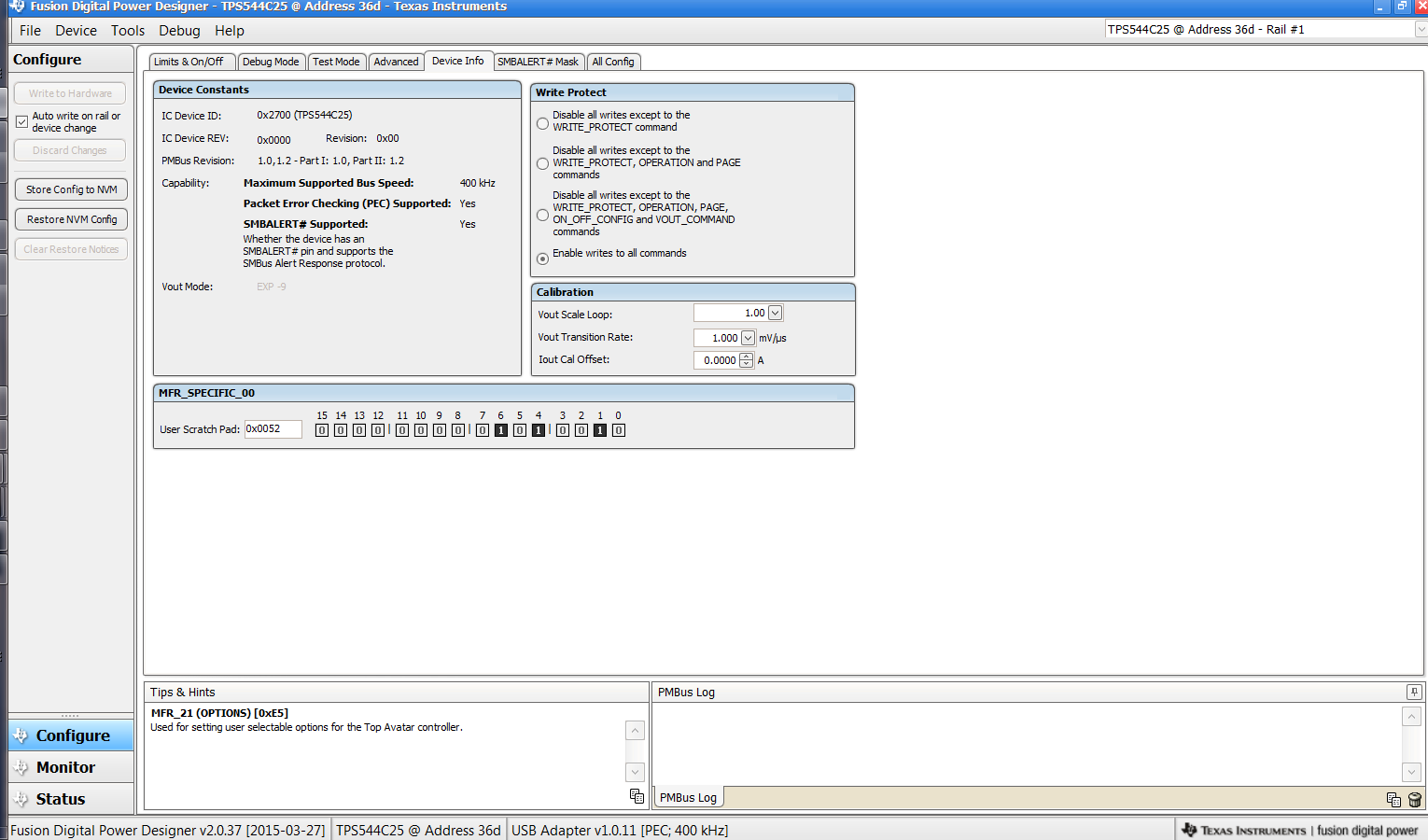

圖 9-9 配置：器件信息

可以在“SMBALERT # Mast”屏幕（圖 9-10）中找到和配置可屏蔽的 SMBALERT 源。

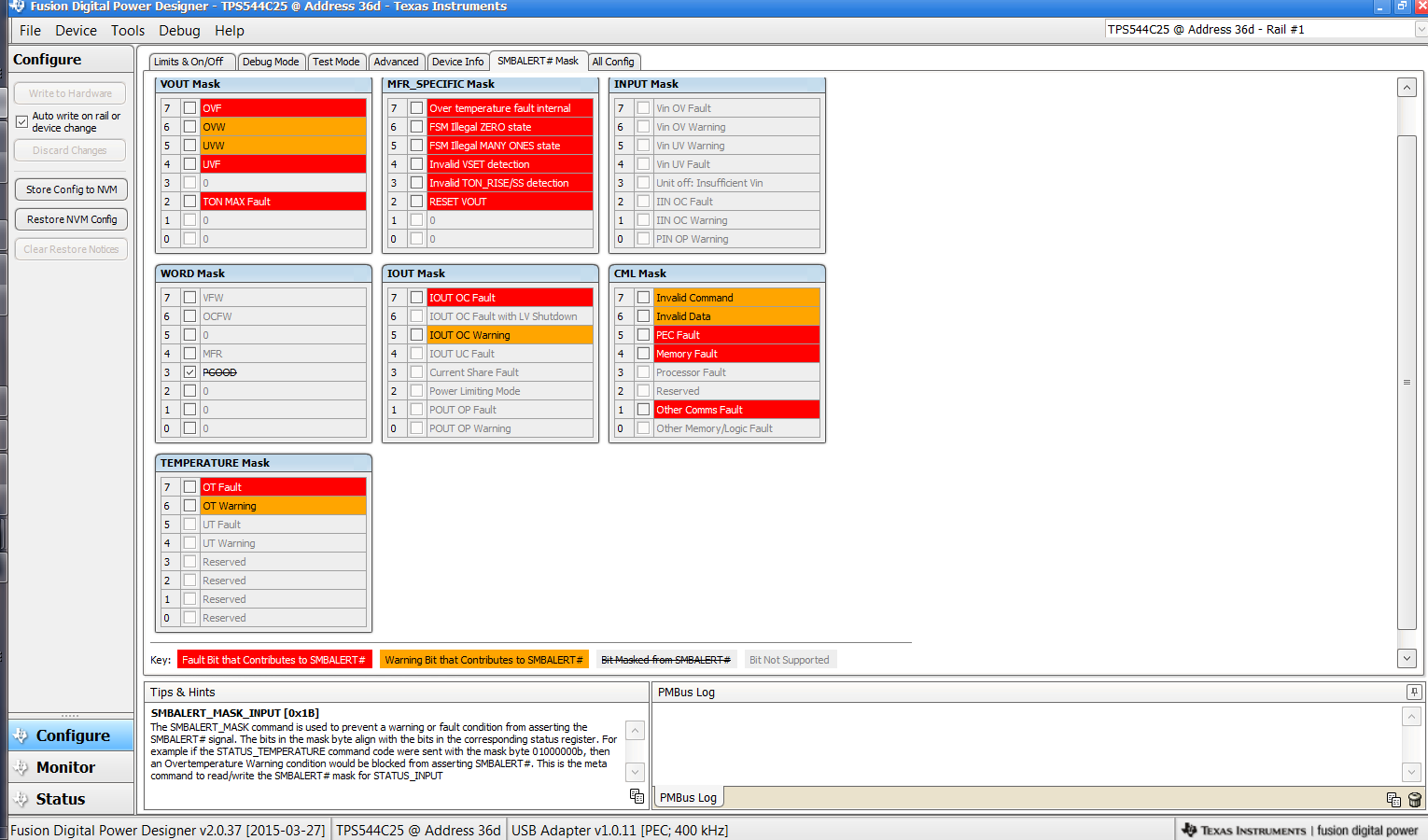

圖 9-10 配置：SMBALERT # 屏蔽

使用“All Config”標簽可配置所有可配置參數（圖 9-11）。該屏幕還會顯示十六進制 (hex) 編碼等其他詳細信息。

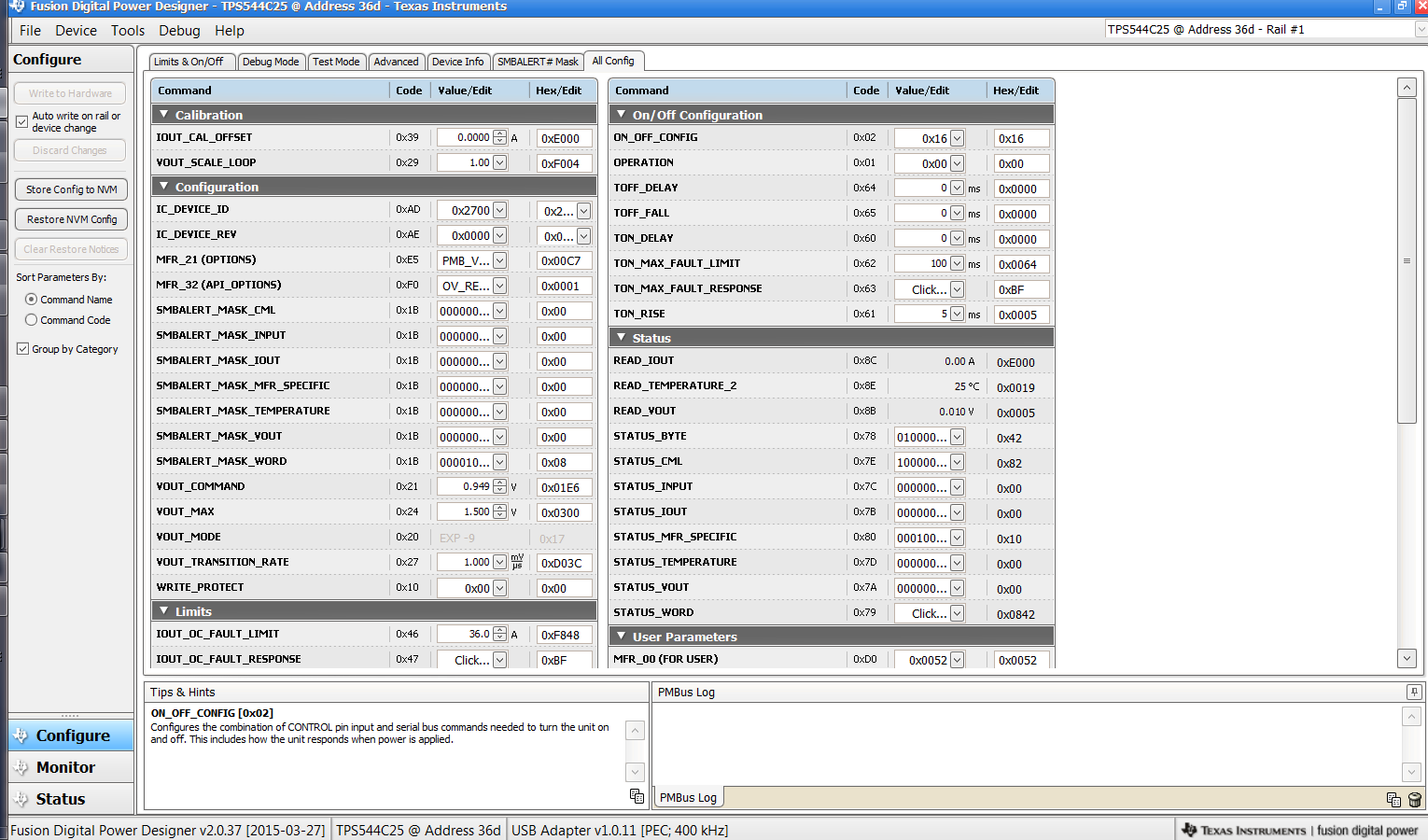

圖 9-11 配置：全部

開/關配置也可以從“All Config”屏幕進行配置，同樣的過程適用（圖 9-12）。

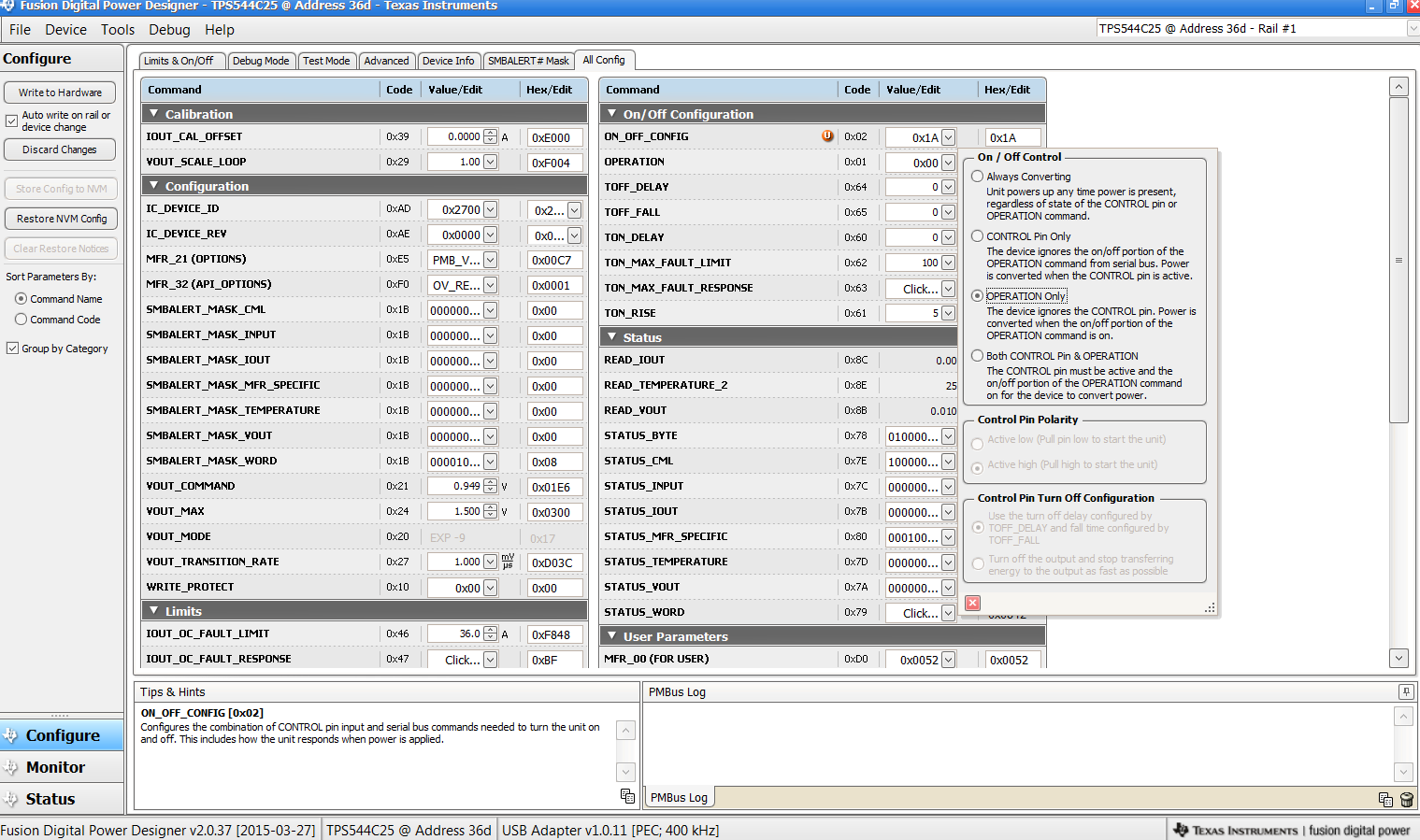

圖 9-12 配置：所有配置 - 開/關配置彈出窗口

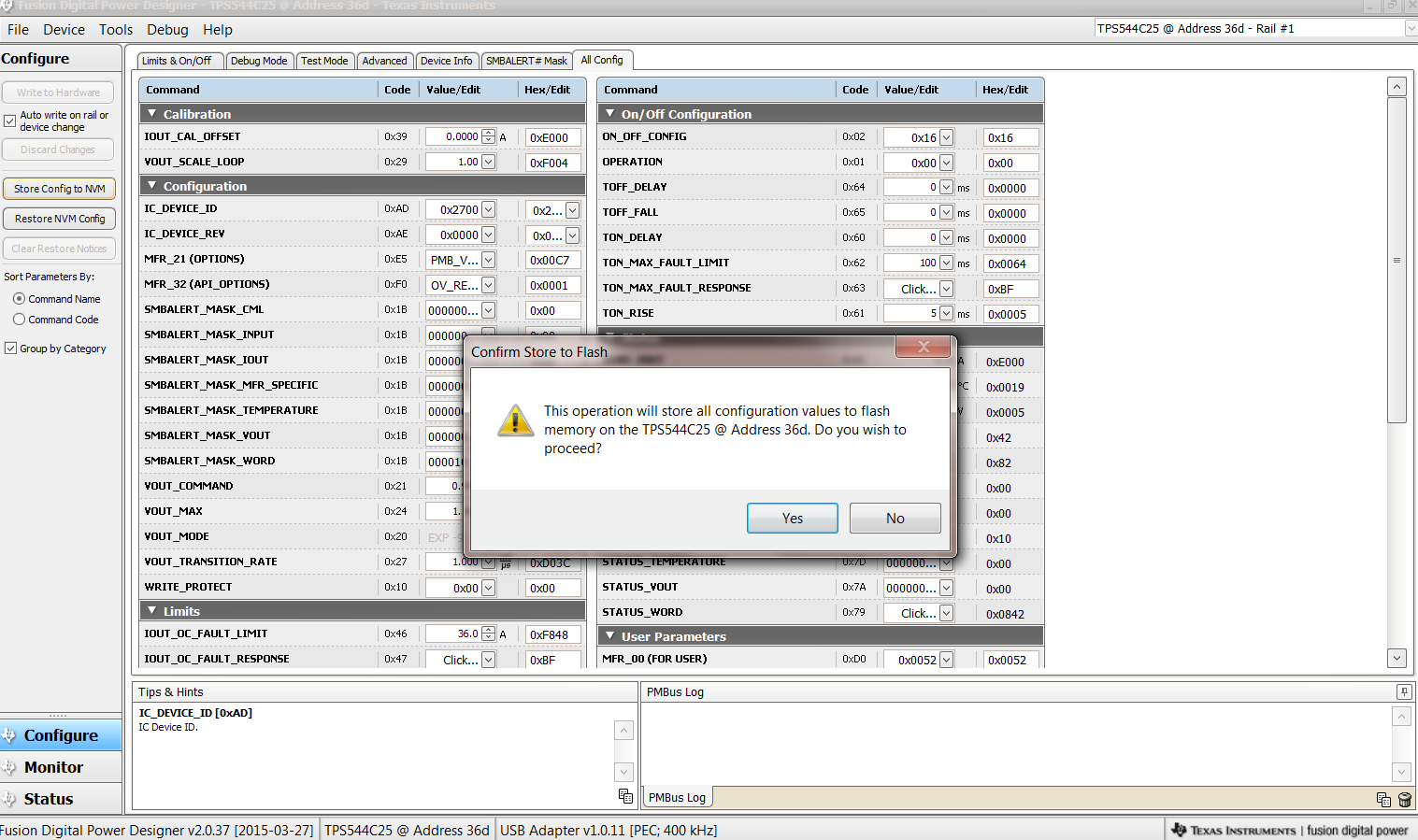

更改一個或多個可配置參數后，可以通過選擇 Store Config to NVM 將這些更改存儲到非易失性存儲器。執行此操作后，系統會打開確認選擇 彈出窗口，如果確認，這些更改便會存儲到非易失性存儲器（圖 9-13）。

圖 9-13 配置：將配置存儲到 NVM

在左下角，可以更改不同的視圖屏幕?？梢愿鶕?jù)需要在 Configure、Monitor 和 Status 之間更改視頻屏幕（圖 9-14）。

圖 9-14 將視圖屏幕更改為監視屏幕

選擇 Monitor 屏幕（圖 9-15）后，屏幕會改為顯示由控制器測量的參數的實時數據。此屏幕提供對下述內容的訪問：

V_OUT、I_OUT 和 Temperature 的圖表如圖所示，Pout 顯示已關閉。
Start/Stop Polling，可以打開/關閉數據的實時顯示。
Clear Faults，可以清除之前的所有故障標志
快速訪問開/關配置
控制引腳激活和操作命令。
PMBus 日志，用于顯示 PMBus 上的活動。
Tips and hints，當光標懸停在可配置參數上時顯示附加信息。

首次啟動 GUI 時，可能會由于上電期間的通信而發生故障。在器件啟用后，便可以清除這些故障。

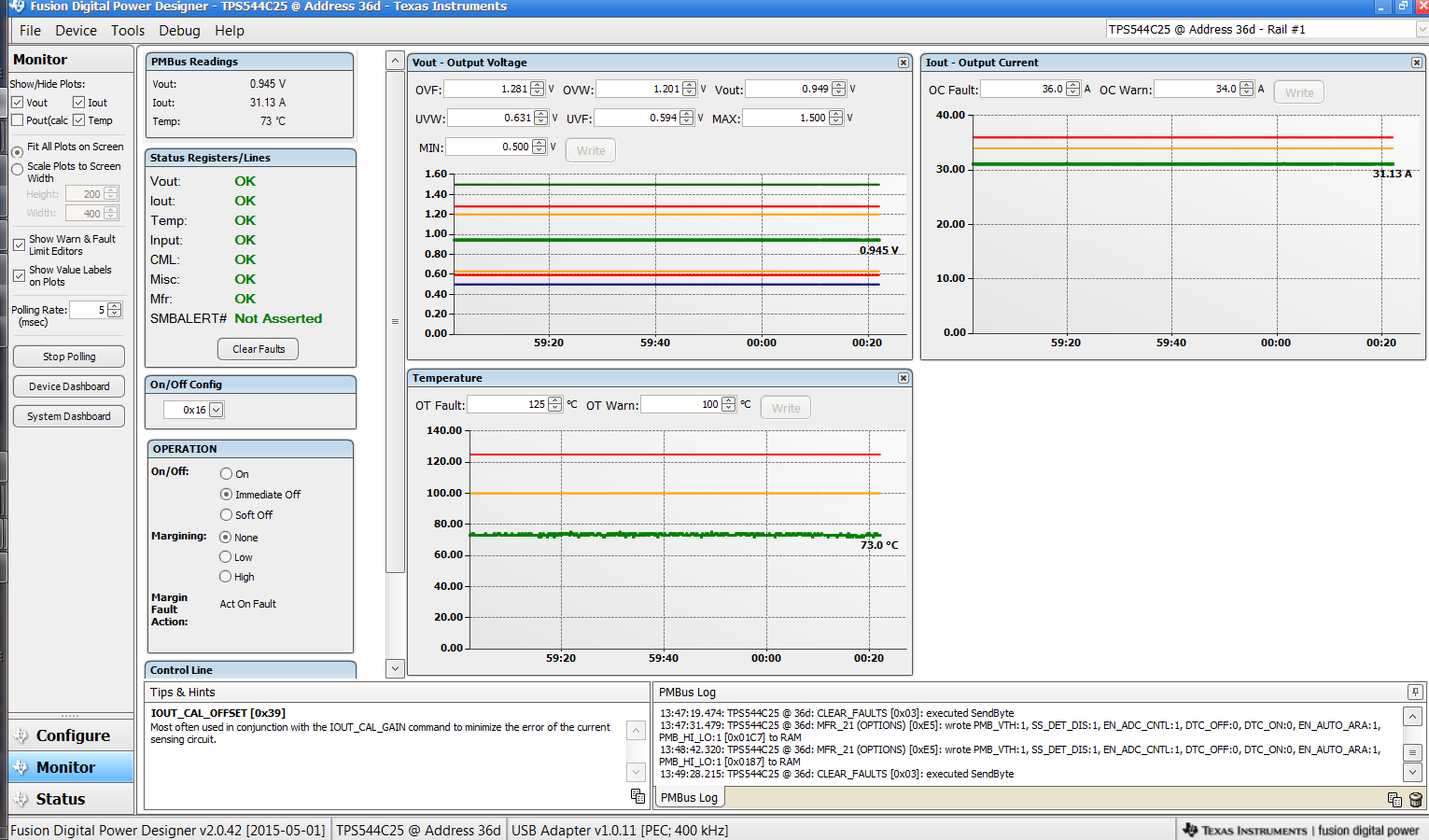

圖 9-15 監視屏幕

從左側中間的屏幕選擇 System Dashboard 時將添加一個新窗口，其中顯示系統級信息（圖 9-16）。

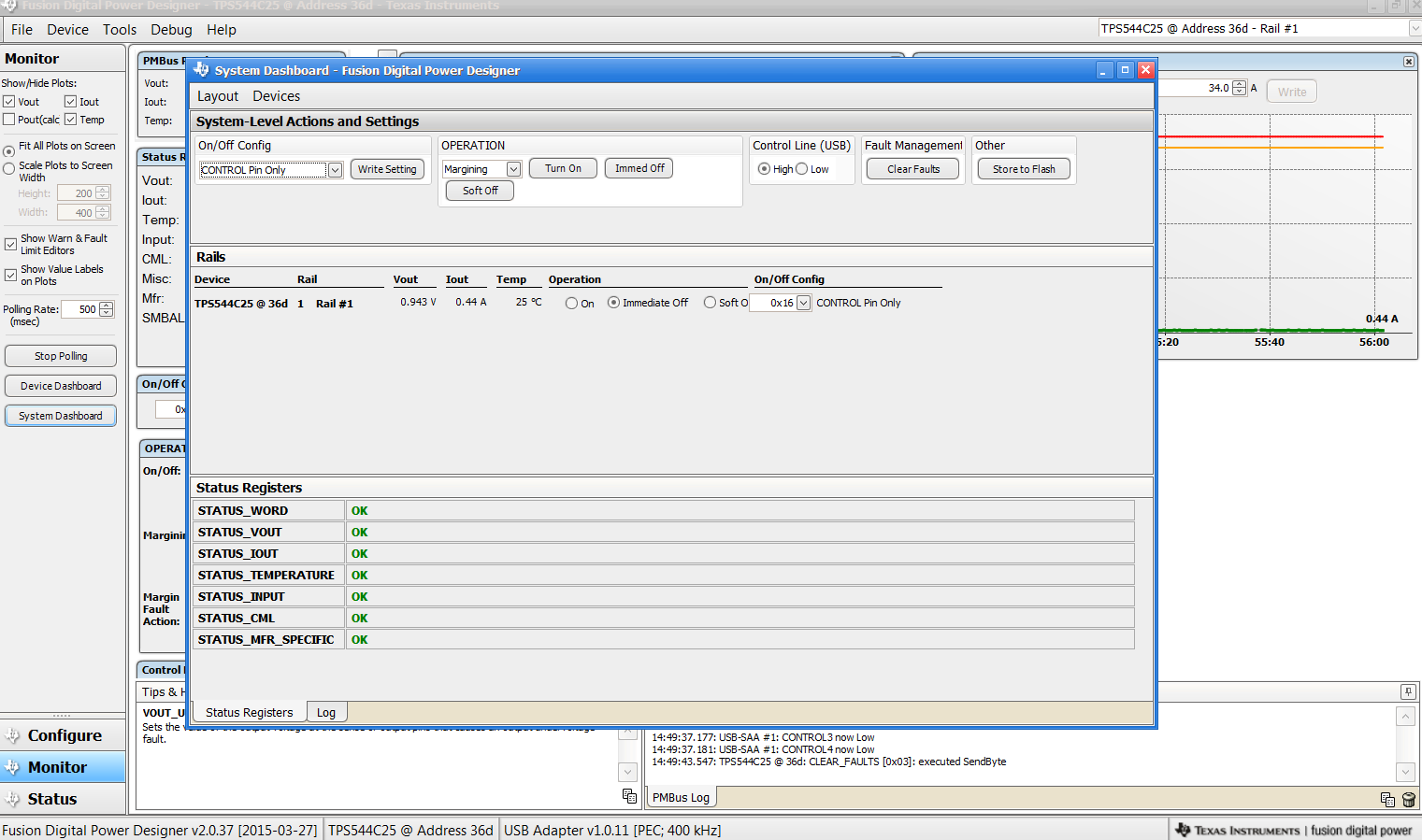

圖 9-16 系統儀表板

在左下角選擇 Status 即可顯示控制器的狀態（圖 9-17）。

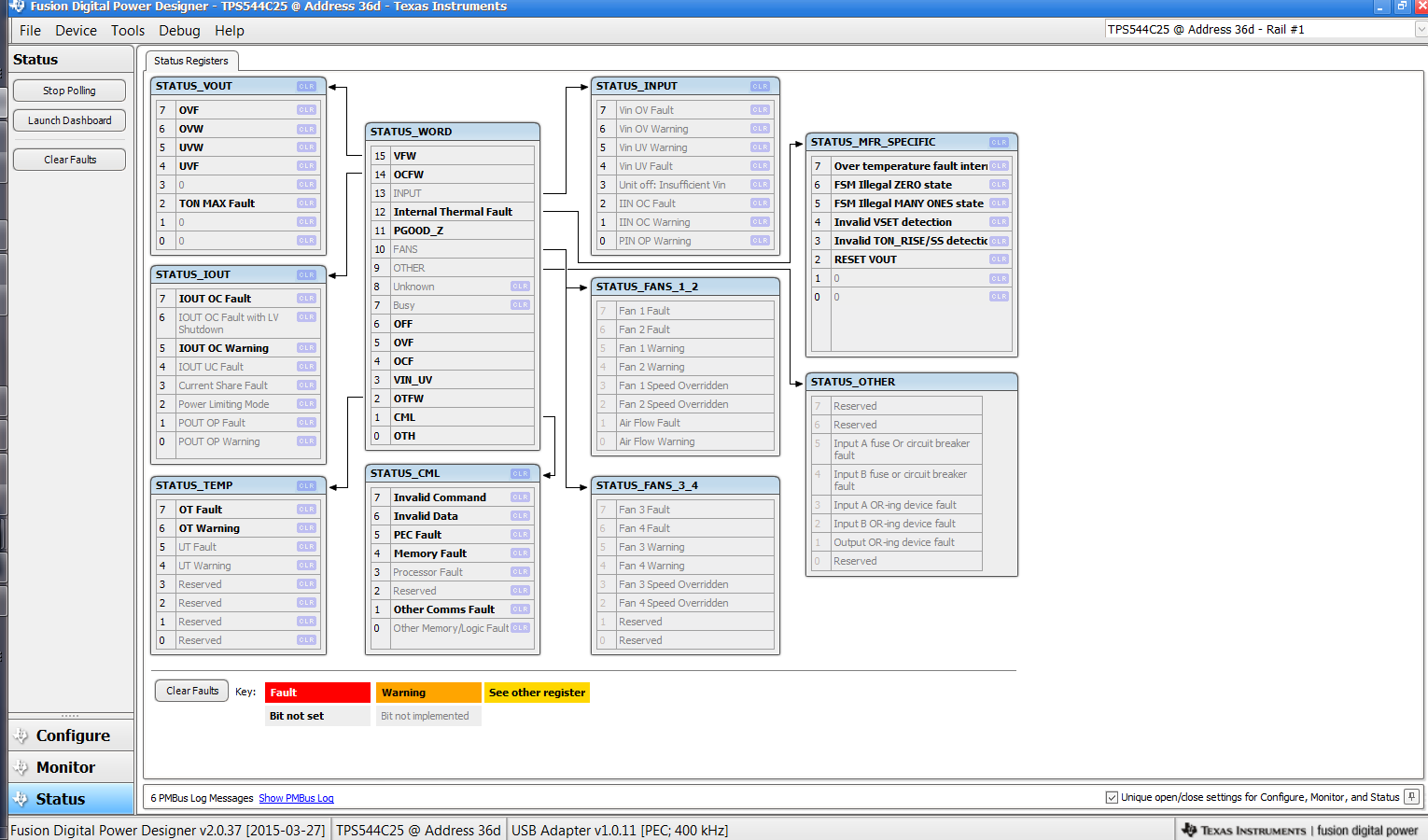

圖 9-17 狀態屏幕

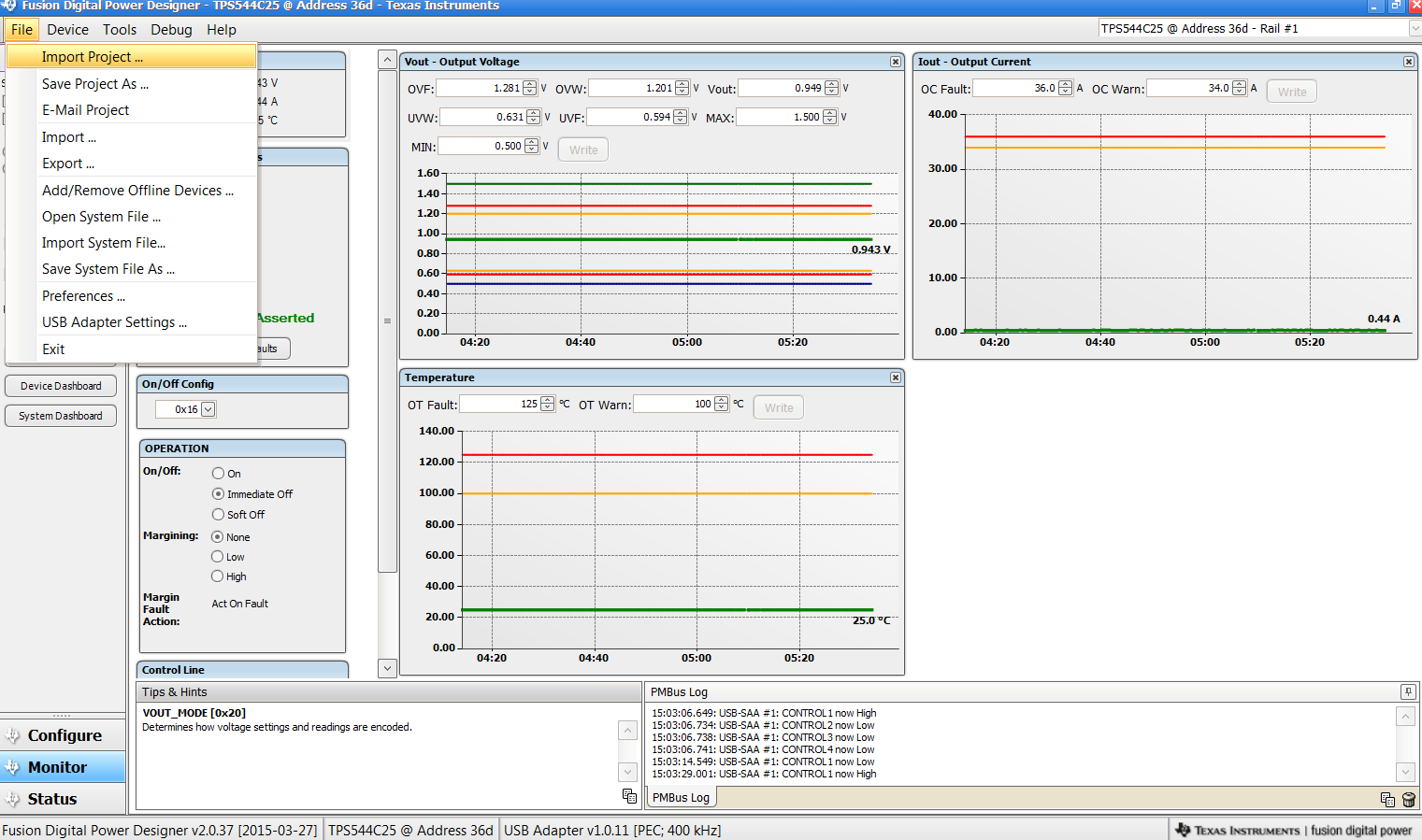

從左上方菜單欄中選擇 File - Import Project 下拉菜單可用于立即根據需要來配置器件中的所有參數，甚至恢復為已知良好的 配置。此操作將生成瀏覽類型序列，從中可以找到并加載所需的配置文件（圖 9-18）。

圖 9-18 導入工程/導入配置文件

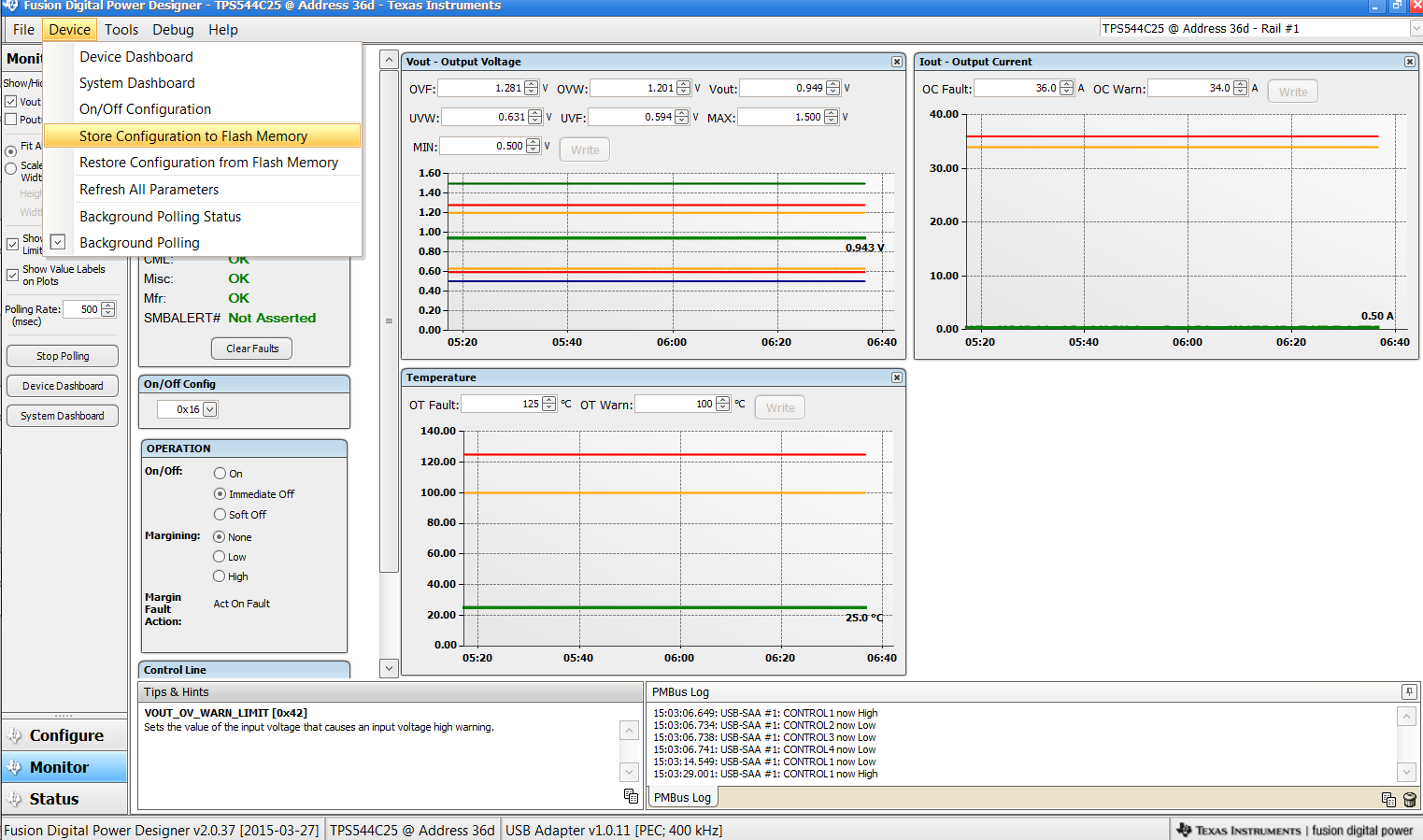

從器件下拉菜單中選擇 Store User Configuration to Flash Memory 具有與配置屏幕中 Store Config to NVM 按鈕相同的功能。它會將當前配置存儲到非易失性存儲器（圖 9-19）中。

圖 9-19 將配置存儲到存儲器中

從“Tools”下拉菜單中選擇 Data Logging（圖 9-20）。這可以記錄各種常見的操作值，例如 V_OUT、I_OUT 和溫度。系統將提示用戶選擇文件的存儲位置以及文件類型。選擇文件的存儲位置和文件類型。選擇 Start Data Logging 按鈕時會開始記錄，重新選擇時便會停止記錄。

圖 9-20 數據日志

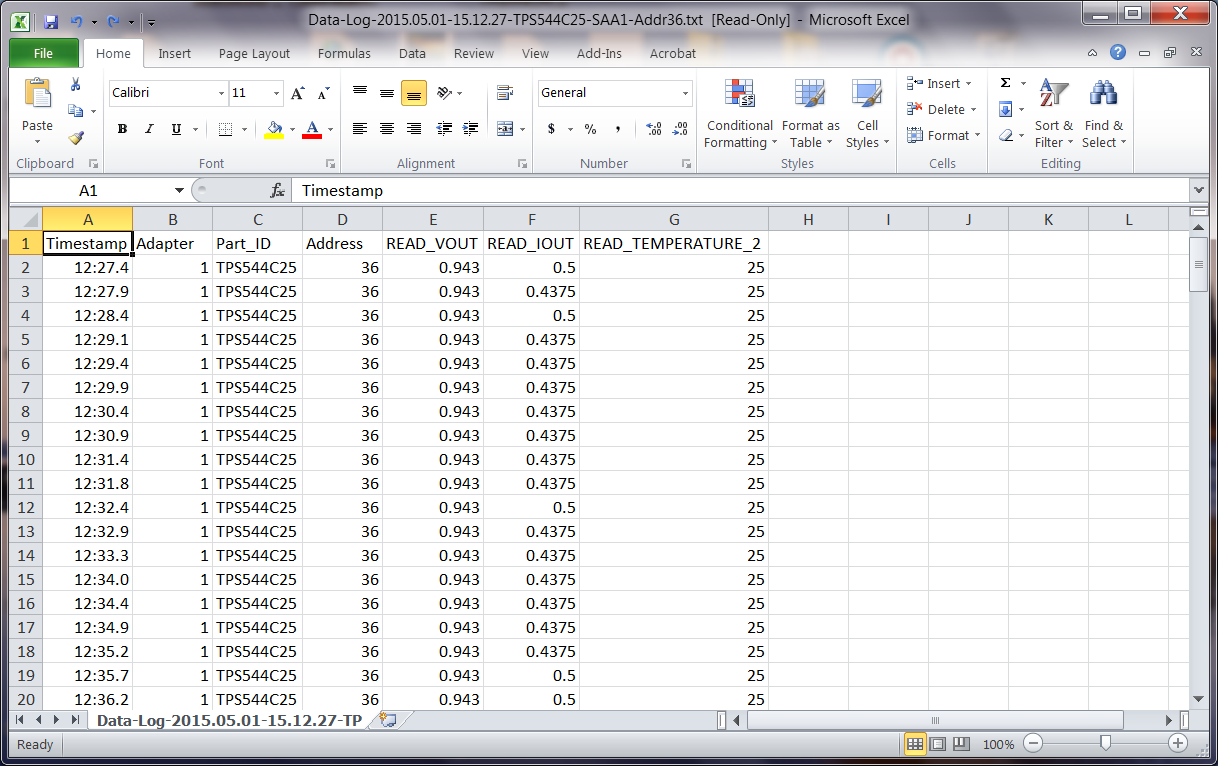

數據日志的常用內容如（圖 9-21）所示。

圖 9-21 數據日志文件

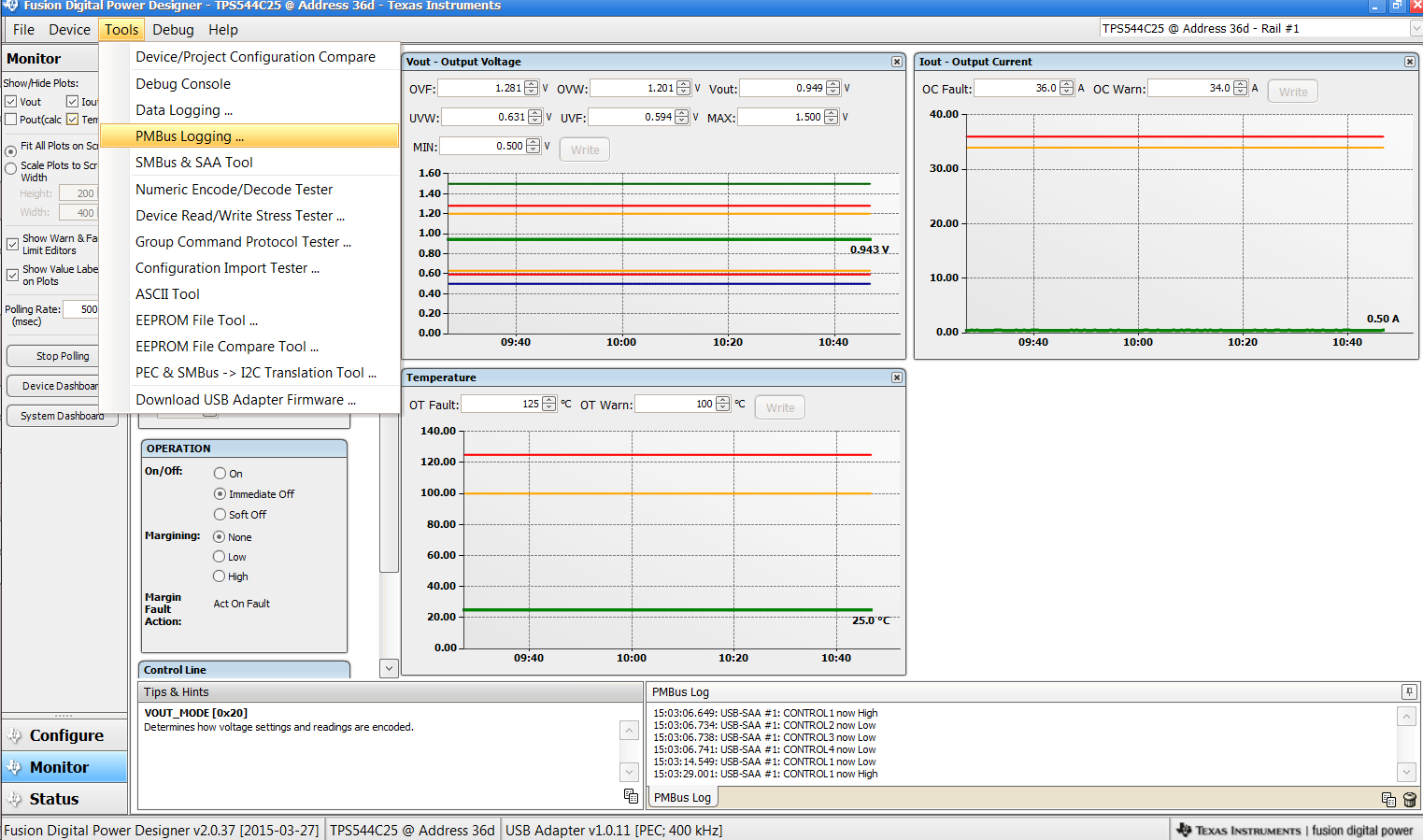

從“Tools”下拉菜單中選擇 PMBus Logging（圖 9-22）可以通過數據記錄相同的方式來記錄所有 PMBus 活動。這包括 GUI 和器件之間每個輪詢循環的通信流量。它還包括各種常見的操作值，例如 V_OUT、I_OUT 和溫度。系統將提示用戶選擇文件的存儲位置。請參閱下一屏幕（圖 9-23）。

圖 9-22 PMBus 日志記錄

選擇文件的存儲位置和文件類型。如圖所示（圖 9-23），文件是 CSV 文件并會存儲在所示的目錄路徑中。選擇 Start Logging 按鈕時記錄便會開始，重新選擇該按鈕時就會停止記錄（就像 Stop Logging 一樣）。此文件大小可能會迅速增加，因此建議在使用此函數時保持謹慎。

圖 9-23 PMBus 日志詳細信息
