2 入門

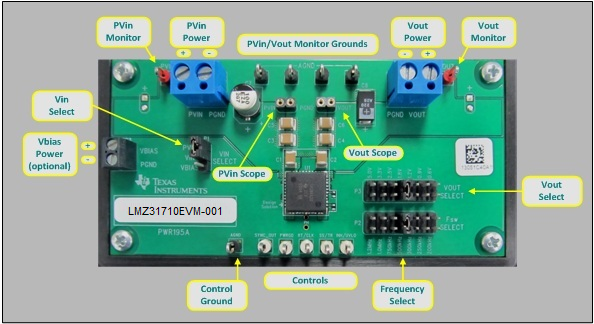

圖 2-1 突出顯示了與 EVM 關聯的用戶接口項目。極化 PVin 電源 端子塊（TB1）用于連接主機輸入電源，極化 Vout 電源 端子塊（TB2）用于連接負載。這些端子塊可以接受高達 16 AWG 導線。需要可選的雙電源運行時，使用極化 Vbias 端子塊（TB3）以及 VIN Select 跳線（P1）。請參閱 LMZ317xx 數據表（LMZ31710 采用 QFN 封裝且具有 2.95V 至 17V 輸入和電流共享的 10A 模塊數據表、LMZ31707 采用 QFN 封裝且具有 2.95V 至 17V 輸入和電流共享的 7A 電源模塊數據表 和 LMZ31704 具有 2.95V 至 17V 輸入和電流共享的 4A 電源模塊數據表），了解有關雙電源運行的更多信息。

PVin 監測 和 Vout 監測 測試點位于電源端子塊附近，用作電壓監測點，通過連接電壓表來測量 PVin 和 Vout。電壓表基準應連接到電源端子塊之間的四個 PVin/Vout 監測接地 測試點之一。請勿 將這些 PVin 和 Vout 監測測試點用作輸入電源或輸出負載連接點。連接到這些測試點的 PCB 跡線無法支持高電流。

PVin 范圍和 Vout 范圍測試點可用于通過示波器監測 PVin 和 Vout 波形。這些測試點旨在與配有低電感接地引線（接地彈簧，安裝到示波器接地筒）的無帽示波器探頭一起使用。每個測試點的兩個插座的中心間距為 0.1 英寸。示波器探頭尖端應連接到標有 PVin 或 Vout 的插座，并將示波器接地引線連接到標有 PGND 的插座。

位于器件正下方的控制測試點可用于測試器件的特性。對這些測試點進行的任何外部連接都應以位于 EVM 底部的控制接地測試點為基準。關于各控制測試點的更多信息，請參閱Topic Link Label3。

提供 Vout Select 跳線（P3）和 Fsw Select 跳線（P2），以選擇所需的輸出電壓和合適的開關頻率。在向 EVM 供電之前，請確保已在合適的位置放置了跳線，以獲得所需輸出電壓。請參閱表 2-1 了解建議跳線設置。請務必在更改跳線設置之前移除輸入電源。

確認跳線設置后，配置主機輸入電源，以應用表 2-1 中列出的適當總線電壓，并確認獲得選定的輸出電壓。
